石拱桥主拱圈块石侧面纵多竖向裂缝

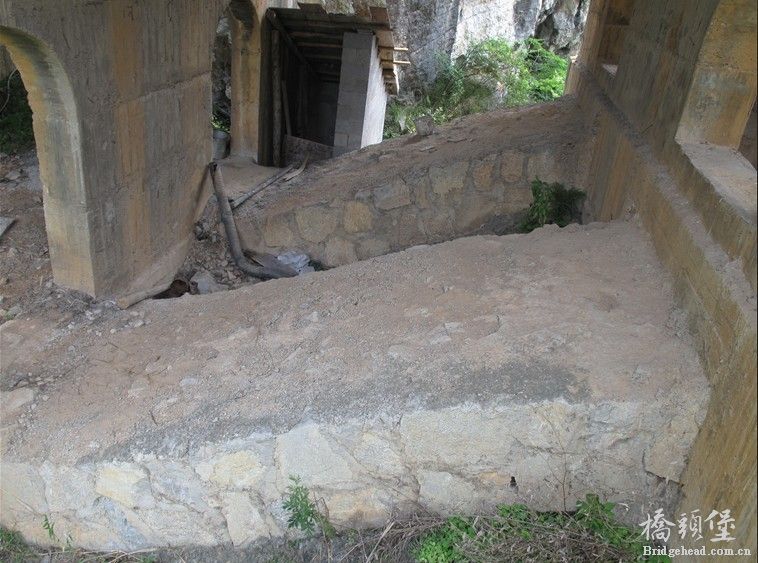

各位堡友，本人在检测过程中发现带肋的石拱桥块石表面有纵多竖向裂缝，还请大家来分析下原因。在检测的纵多石拱桥里面，唯独两座带肋的石拱发现了这个问题，而整体式板拱未发现这种情况。下面上病害图，请各位发表高见！跨径为1*56米。拱底未见开裂现象。

有整座桥的照片吗？看一看是什么位置。

主拱圈外侧基本都有，在拱顶区域分布多些。

砌缝没有开裂，石块开裂，有多大的可能性？石料的问题，用打磨机打磨裂缝表层，检查一下裂缝深度就明白了

这样的情况基本上是石料的质量问题了，你是南方地区还是北方地区，是不是跟冻融交替有关？
9 ]7 ]& T+ h- u6 o/ T

jx_yanzhen 发表于 2012-9-10 14:34

* r& H+ l# y# z! F/ @" S5 |( g
登录/注册后可看大图

/ s! F+ h+ M' @6 Q8 u+ V* f4 z这样的情况基本上是石料的质量问题了，你是南方地区还是北方地区，是不是跟冻融交替有关？

是南方地区，我觉得应该是石料本身具有的节理，而非受力引起。
0 C1 v/ s. k( o

xiaoxinhui 发表于 2012-10-4 21:25

9 B3 D4 j" s7 k: b- w2 n- u
登录/注册后可看大图

: H& H' |7 q1 ]3 Z3 t是南方地区，我觉得应该是石料本身具有的节理，而非受力引起。

节理现在才出现吗？裂缝是拱上沿还是下沿呢？

      综合以上信息：“在检测的纵多石拱桥里面，唯独两座带肋的石拱发现了这个问题，而整体式板拱未发现这种情况。……跨径为1*56米。拱底未见开裂现象”、“40cm拱板上加两70cm肋”、“拱圈侧面竖向裂纹”、“主拱圈外侧基本都有，在拱顶区域分布多些”、“砌缝没有开裂，石块开裂”、“是南方地区，…..应该是石料本身具有的节理，而非受力引起”；
: \% m) A9 j/ g: j! Z' o      个人认为开裂的原因是：在活载作用下，组成主拱圈之一的两个条形石拱肋先受力，并形成对石板拱圈的竖向条形集中力，使石板拱圈在竖向力作用下，除产生沿桥轴线方向的轴力、弯矩和剪力外，亦产生水平分力；由于两条形肋之间的水平力相互平衡了，而向外的水平力使石板拱圈的外侧镶面石受弯拉，并在石料最薄弱（节理位置）处开裂；又由于拱顶区域相对其他部位的刚度要小，故“在拱顶区域分布多些”裂缝。

基本同意楼上分析，以前曾遇到类似问题。但需验证拱肋内侧是否开裂及缝宽对比。并验算节理与砌缝强度。
