亚洲第一高墩—钢管混凝土组合结构（腊八斤沟特大桥）

xiaoxinhui · 发表于 2011-7-20 16:03:56

登录/注册后可看大图

腊八斤特大桥四川雅（安）至西（昌）高速公路跨越腊八斤沟的一座特大桥，是雅泸高速公路控制性工程；腊八斤沟特大桥位于荥经县境内，主桥跨径组合为：105+2×200+105m，桥长1140多米，单墩跨度最大200米，其主跨为变截面连续刚，采用分幅设置。

本桥平面除石棉岸位于曲线内外，其余均位于直线上，曲线半径R=2500m。

下部结构采用分幅式钢管混凝土叠合柱和群桩灌注桩桩基础，C80号混凝土浇筑在中国桥梁建设史上尚属首次，钢管混凝土柱外包层采用厚度为20厘米钢筋混凝土，腹板厚为50厘米，沿墩高每隔12设置一道100厘米厚水平加劲预应力钢筋混凝土隔板。钢管混凝土格构柱由4根钢管、管内灌注C80混凝土，钢管混凝土柱间用型钢连接。

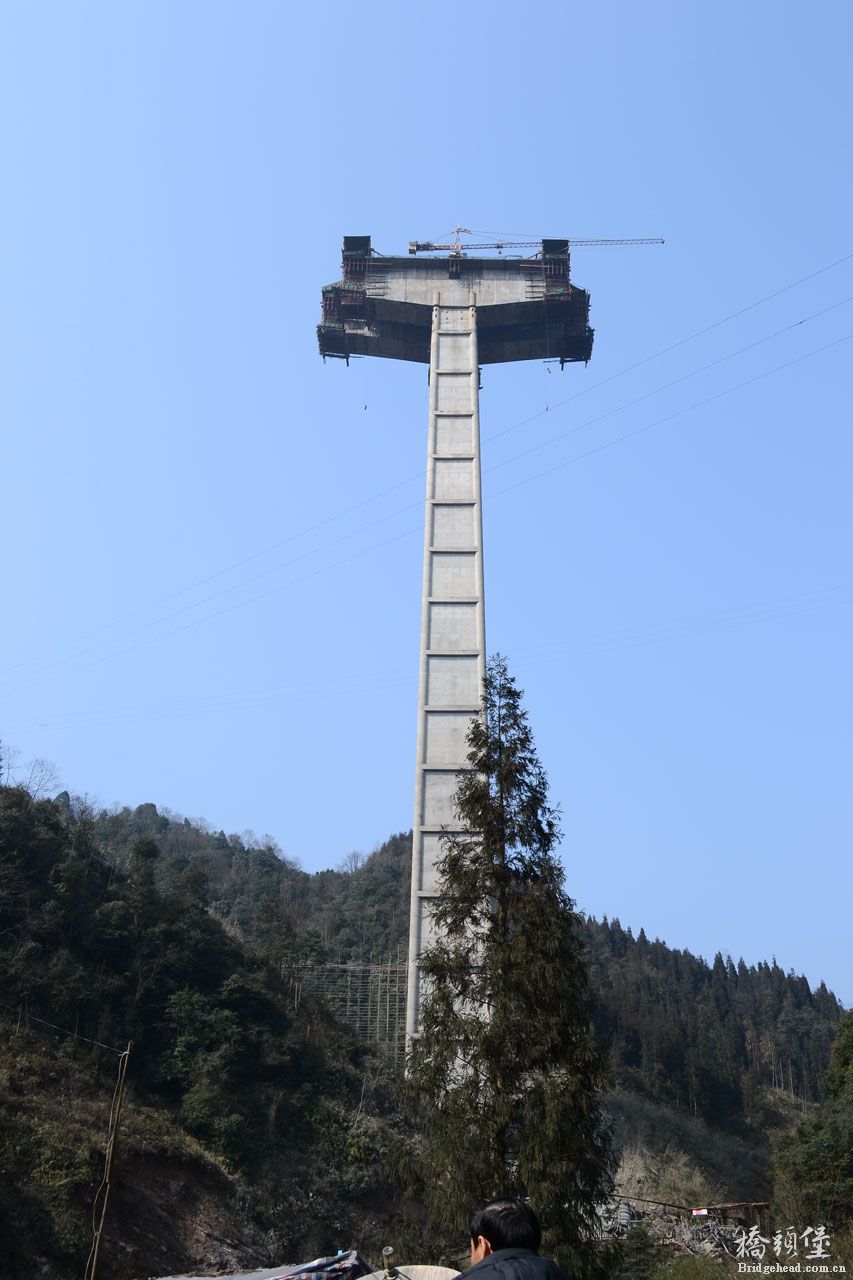

腊八斤大桥的10号主墩

威风凛凛墩的各主墩，钢管混凝土组合结构的应用增加了该桥的新的亮点。

钢管的吊装，就位，监控十分严格。

钢管混凝土组合高墩钢管焊接（焊接技术是要求很高）

钢管混凝土厚度为30公分的外包混凝土的施工，液压爬模，每12米一个标准节段。

钢管混凝土钢骨架的俯视图，直径为1210mm的钢管内通过高抛灌注自密实C80高强混凝土，C80想想都觉得。。

shain2004 · 发表于 2013-7-23 16:40:44

huangtang7 发表于 2012-8-23 14:52
能不能搞到套图纸，我看了西南交大的研究报告，计算方面好像没有考虑塑性的

兄弟：个人觉得不考虑塑性是对的,因为那么高的桥,是不能够让结构进入塑性，要保证在弹性内，这样更安全。

duzhe123 · 发表于 2011-9-28 23:41:47

cnmnqj · 发表于 2011-9-29 08:32:45

太高了，都眼晕。

likkle · 发表于 2011-9-29 08:52:45

楼主，到底墩子多高啊？

zchbin · 发表于 2011-9-29 09:26:10

西南交大做的计算分析和科研

shitouji51... · 发表于 2011-9-29 09:32:14

LZ，到底多高，有意思么

wsdbdyj · 发表于 2011-9-29 11:29:16

用斜拉桥不好些？

wellhero · 发表于 2011-9-29 11:38:57

高度也不说下。最高至少200m吧？

blueesea · 发表于 2011-9-29 12:04:45

爱搞第一的习性还是难以改掉的，看看下面的设计，虽然环境有很大不同，但还是好像差了些什么

tangchao · 发表于 2011-9-29 13:44:30

钢管混凝土墩还是比较少见尤其是高墩这个横向刚度之类的怎么控制的有相关的计算文件提供么谢谢

likkle · 发表于 2011-9-29 15:01:01

钢管上这么铁锈啊，行不行哦？

shain2004 · 发表于 2011-9-29 21:27:11

地震烈度应该挺大的，要不也不能用这个结构。
想看一下抗震计算和抗风计算，不知道哪里有？

lulu2266 · 发表于 2011-9-30 09:34:35

牛XXXX，学习啊学习

果粒多 · 发表于 2011-9-30 17:27:24

kingbridge · 发表于 2011-9-30 20:47:51

这个桥墩做得也太高，怎么不考虑斜拉桥或者悬索桥呢？
