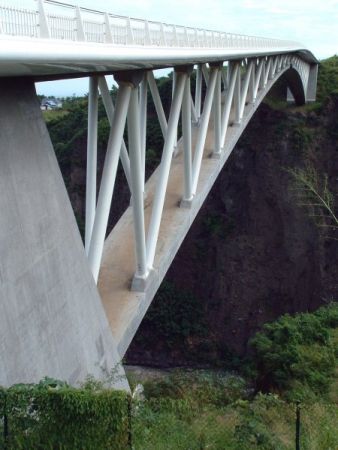

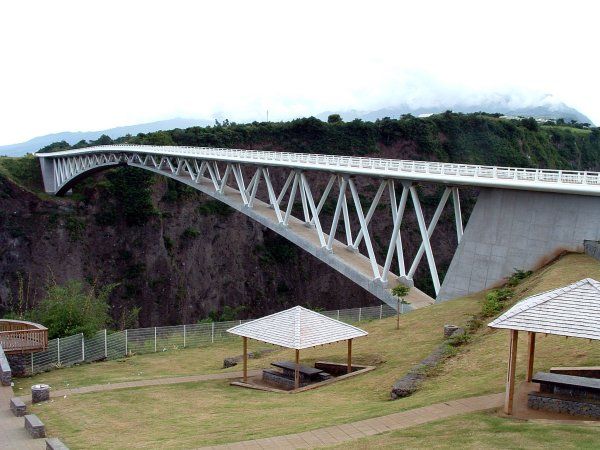

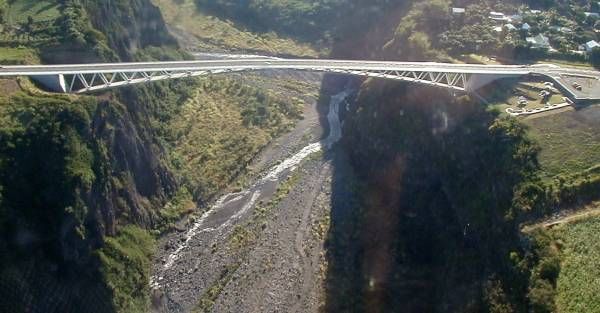

发现一座美丽的组合桁架桥


登录/注册后可看大图

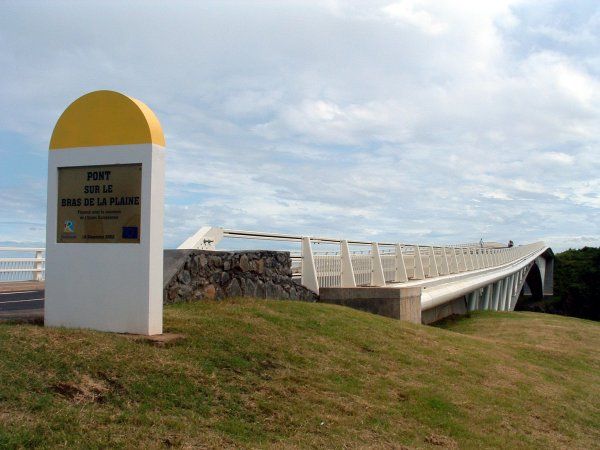

Pont du Bras de la Plaine
建设时间:  2000 - 2001
状态: 运营中
位置: Between Mahavel, Saint-Pierre, Réunion, France and L'Entre-Deux, Réunion, France
桥型：组合桁架桥，体外预应力结构
用途：公路桥
施工方法：平衡杠杆法
主跨：280.773m
桥宽：11.9m
桥台
             混凝土体积（B60）318立方米；（B35) 5437立方米
             钢筋：910吨（158kg/m³）
桥面板
             混凝土体积（B60）2395立方米
             钢筋：530吨（211kg/m³）
             体内预应力 158t

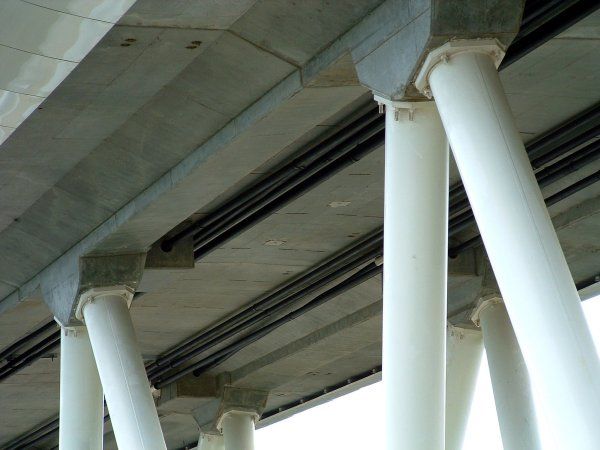

             体外预应力49吨

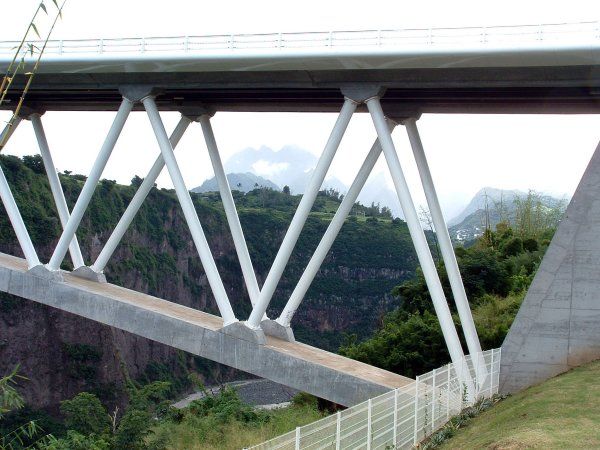

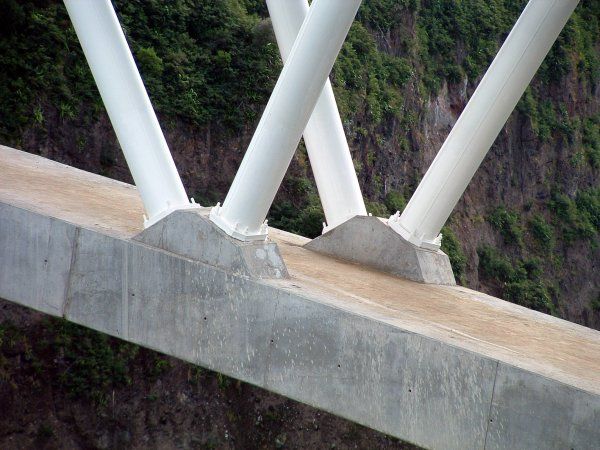

腹杆
             预应力15t
             钢201吨
获奖：IABSE: IABSE Outstanding structure award

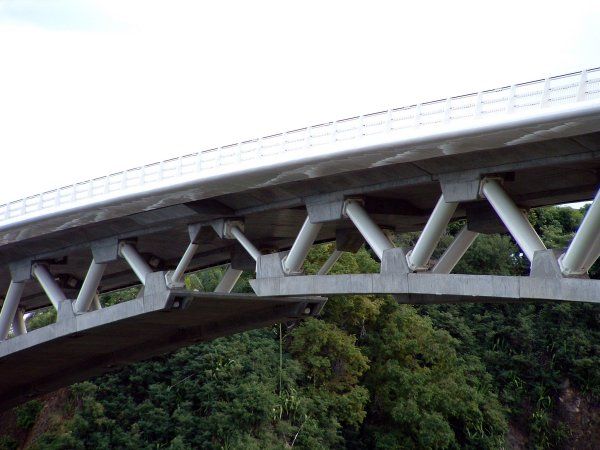

这个桥在拱顶的部分，拱圈是断开的，真是奇怪呢。
有了解的能介绍一下么？

它只是下面断开了，桥面板是预应力的，它下面腹杆依旧能支撑的，所以断开没事的。

漂亮,有特色.很不错的桥

强，有更详细的资料吗

难道是为了伸缩用的吗。呵呵

好轻盈的桥，咱中国的桥都是一个模子刻出来的一样，外国的桥就比较有新意。

heng 很漂亮滴说~~~~~~
以前都没见过类似的桥！

轻盈,漂亮,有特色.

非常有创意！！！美观！！！中国的桥比起来差远了

拱顶确实是断开的，求高人解答下

顶，设计师真有创意。。。。。。。。

拱顶确实是断开的，求高人解答下

是不是太纤细了，给人有种不安全的感觉，看起来好像不能跑重车吧。

killxad 发表于 2011-1-6 23:13


登录/注册后可看大图

这个桥在拱顶的部分，拱圈是断开的，真是奇怪呢。
有了解的能介绍一下么？

正解！不过这样做的目的是什么呢？
