[抗震] 日本大地震桥梁受损调研报告概要

    [复制链接]
moonsang 发表于 2011-5-12 09:42:42 | 显示全部楼层 |阅读模式

马上注册,结识更多同行,享用更多资源!

您需要 登录 才可以下载或查看,没有帐号?注册

x
资料来源:日本国土交通省国土技術政策総合研究所( e! V7 T6 }% x; f; a( r1 Z! W. V
    日本3.11大地震后,日本土木工程各界马上对全国各类基础设施受损情况进行了大量调查,本文翻译了其中的桥梁部分,以图片为主,供各位同仁参阅。+ x, R# z# H! r# N
原资料著者:9 U1 a9 w1 G  o8 W0 l* _
国土技術政策総合研究所 道路研究部 道路構造物管理研究室6 I* K# q. S/ S& z) d) v
危機管理技術研究センター 地震防災研究室" L5 g8 X2 S& \, M7 W
独立行政法人土木研究所 構造物メンテナンス研究センター(CAESAR)
- Q  w8 ?; w4 n0 ~5 V4 X6 o9 I* }3 S8 ~: n
1、调查对象! q2 y. E, K5 U' R9 B/ L7 z. J% {
0_页面_02_图像_0001.jpg % f3 R, f" ]# a7 m5 S8 x

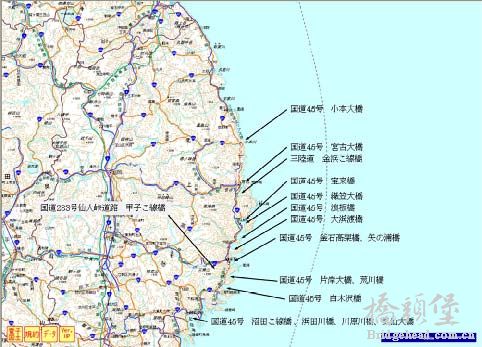

岩手县内调查桥梁分布8 p; ^  O- S( Z8 {- o. r6 o/ a
) m5 w# e9 D. ^/ V宫城县内调查桥梁分布( d9 ~3 B( \" t/ E% D' m2 j
0 X- r* f- Z$ f2 b) m福岛县内调查桥梁分布
* B( i0 `  ]9 c- g! i; m调查对象一览表! J! T7 Z; u( L
番号
橋梁名
竣工年
国道4 号
1
高清水橋
1980
2
多田川橋
1989
3
霞ノ目横断歩道橋
1977
4
亀田大橋(あさか野バイパス)
1987
国道45 号
5
小本大橋
1970
6
宮古大橋
1974
7
金浜こ線橋(三陸縦貫自動車道)
2009
8
宝来橋
1965
9
織笠大橋
1969
10
浪板橋
1970
11
大浜渡橋
1986
12
釜石高架橋
1988
13
矢の浦橋
1987
14
片岸大橋
1971
15
荒川橋
1971
16
白木沢橋
1970
17
沼田こ線橋
1983
18
浜田川橋
1981
19
川原川橋
2003
20
気仙大橋
1982
21
小泉大橋
1975
22
外尾川橋
1972
23
二十一浜橋
1971
24
歌津大橋
1972
25
水尻橋
1971
26
新飯野川橋
1973
27
天王橋
1959
28
鳴瀬大橋
1978
29
新天王橋(三陸縦貫自動車道)
2002
30
高松橋(三陸縦貫自動車道)
1995
31
鳴瀬奥松島大橋(三陸縦貫自動車道)
1995
国道283 号(仙人峠道路)
32
甲子こ線橋
2006
' L& \8 \5 W/ Q' L. ^4 V* v: d

精彩评论72

nkdjgxyzy 发表于 2017-12-10 11:50:35 | 显示全部楼层
资料很好,可以整理成文档保存

yzd4754 发表于 2016-12-28 23:21:09 | 显示全部楼层
最现实的地震试验照片,谢谢!

longhjt 发表于 2015-7-30 21:06:37 | 显示全部楼层
谢谢楼主无私分享,学习了

 楼主| moonsang 发表于 2011-5-12 09:46:38 | 显示全部楼层
2 受灾情况
, `- e  o5 H! y& t$ o) i1 高清水橋(栗原市)  u* ?8 E! H. X0 r' d
0_页面_05_图像_0001.jpg % A3 ~' d0 l, Y& K
桥墩盖梁裂缝* j1 [  r' v4 i: w0 Z
+ u2 r0 k* e! ?5 ]* |2 ?墩顶支座摩擦痕
: H' C& ~5 e+ T$ n! h" G

 楼主| moonsang 发表于 2011-5-12 09:49:57 | 显示全部楼层
2 多田川橋(大崎市)- x7 u  U4 B' J2 X* o- r
/ j# ~! _# F9 Q) p# Z. w伸缩缝游离及桥头产生落差
0 L! u" R% @3 x 0_页面_06_图像_0002.jpg ' r% }- ~, a; N# v! T+ z
主梁与桥台接触及支座损坏
, P$ t) [7 F) w9 t' g* C

 楼主| moonsang 发表于 2011-5-12 09:52:06 | 显示全部楼层
3 霞ノ目横断歩道橋(仙台市若林区)
6 _1 i0 g8 _% x1 w. E+ X' { 0_页面_07_图像_0001.jpg
8 `+ D. M1 O" f/ n3 n% h2 K梯道落梁
# e9 N+ `6 p/ k% S8 \ 0_页面_07_图像_0002.jpg $ O- f# O3 R1 P1 k6 g+ |

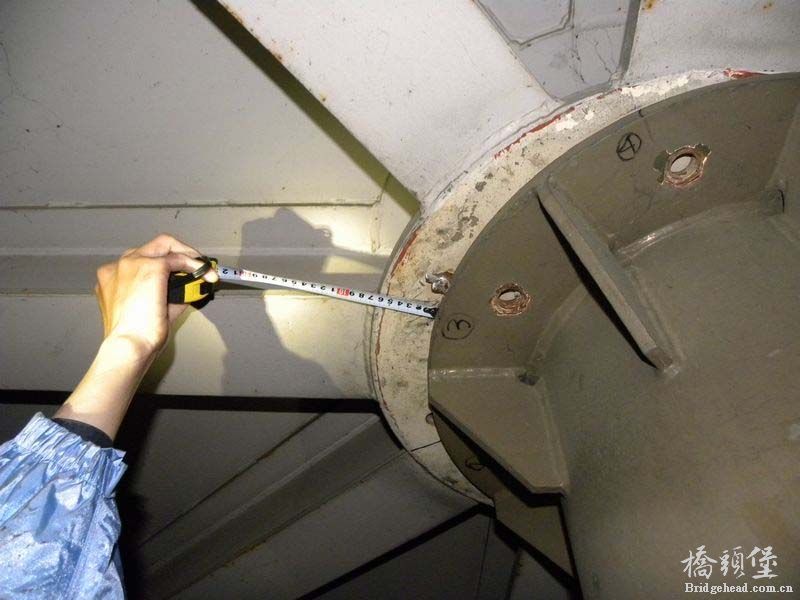

梯道柱顶螺栓剪断,位移
" b3 [8 a* J- ]8 o

 楼主| moonsang 发表于 2011-5-12 09:56:13 | 显示全部楼层
4 亀田大橋(郡山市)5 b1 y. M# ~1 R7 Y
0_页面_08_图像_0001.jpg 4 D0 N7 `1 P' s: Q$ x
混凝土盖梁竖向裂缝
& C& ~, {8 g1 P2 g1 ~ 0_页面_08_图像_0002.jpg
: O' P3 @- k* A1 Y. q  f! K3 c, r限位块损坏
% X+ Q  m# \) l, x- p3 X/ }

 楼主| moonsang 发表于 2011-5-12 09:58:14 | 显示全部楼层
5 小本大橋(岩泉町)
. I9 {! L5 T- H) e 0_页面_09_图像_0001.jpg / j) F7 e! [! T2 F
桥梁情况
' F# P  G% f: _- A" r9 J+ O 0_页面_09_图像_0002.jpg 9 ?9 |; s( f, T
梁端部的海啸的累积物
: T, ~6 W4 s' `7 Q1 s" B7 E% ~' U, \7 o8 f- c  {- U9 z

 楼主| moonsang 发表于 2011-5-12 10:00:28 | 显示全部楼层
6 宮古大橋(宮古市)
. _; n% o( t* H* U) F: K4 S% p* [ 0_页面_10_图像_0001.jpg
. ^7 o: N% N8 N- I+ F) W' J4 v桥墩处漂流物堆积3 K& n  T, Y  j# F" K' T& `/ m
6 \8 c" _5 C2 L2 F2 H2 i0 A钢梁受撞击变形
. u* Q" v; }% w% H& @2 I9 E' q. P7 |1 b3 I/ c) B

 楼主| moonsang 发表于 2011-5-12 10:03:02 | 显示全部楼层

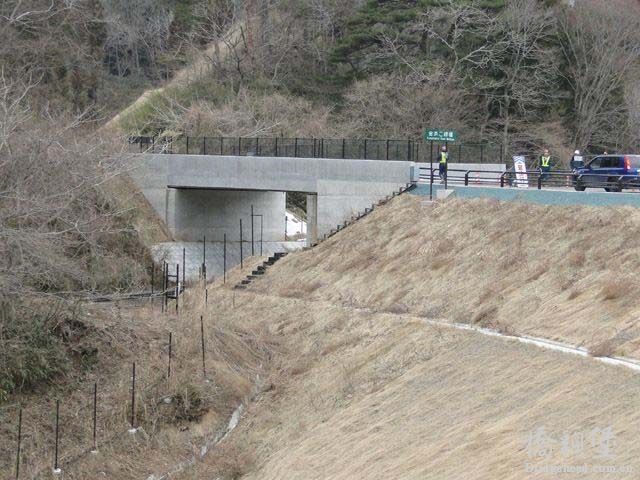

7 金浜こ線橋(宮古市)2 ~' w6 N% f2 S
0_页面_11_图像_0001.jpg 4 X8 D; J* R  D: H! C
桥梁情况
% r( d* M; x4 M" {7 S 0_页面_11_图像_0002.jpg
. E8 A; c' ]( y' \9 y3 u7 f排水井下沉及路肩和铺装部分之间的空洞
" a/ }! X8 a+ k# H" K, a6 K

 楼主| moonsang 发表于 2011-5-12 10:06:58 | 显示全部楼层
8 宝来橋(山田町)
: e. b) s# K8 [ 0_页面_12_图像_0001.jpg
9 @9 \4 Q& j# ]" J, W% A5 z桥梁现状5 x9 h  |! ]& G8 Q& @; f
# T( t2 f8 E2 ]6 X) o1 ?: c$ K- U辅道桥主梁滑落
5 V* o3 S9 Q4 K# \5 S5 c/ X

 楼主| moonsang 发表于 2011-5-12 10:09:23 | 显示全部楼层
9 織笠大橋(山田町)  t- j% J! s* x" @# X! |
0_页面_13_图像_0001.jpg " n+ I! h5 o/ |
桥梁现状+ Y) Y9 J) b- z( l, g9 X; a
桥台,维修井处发现渗水痕迹
% d- x8 O4 t3 D3 B# j! n1 O

 楼主| moonsang 发表于 2011-5-12 10:11:19 | 显示全部楼层
10 浪板橋(大槌町)$ c9 B1 N( ]: n3 d, o  O' k- f. y
0_页面_14_图像_0001.jpg 6 _4 f7 D; V: r: K8 w% ~/ Y
桥梁现状及在中部折断的辅路桥桥墩9 y2 k& l6 P1 O/ P( w& b% r
0_页面_14_图像_0002.jpg ( p+ k$ J' d3 ~3 N% @6 s
桥台背土流出
, y8 v& l  W6 u8 Q  m

 楼主| moonsang 发表于 2011-5-12 10:12:41 | 显示全部楼层
11 大浜渡橋(釜石市)4 k+ k7 u$ o6 A4 M
0_页面_15_图像_0001.jpg % T0 B+ |) I* `$ d, G+ P  S
桥墩漂流物堆积: P5 \! @. @. K7 x$ E  \( @- w
% a* b$ ~& m- \! @# ~栏杆处漂流物堆积
4 ~/ {: z% k+ J4 ~# p* z% r$ w# L3 q2 t- w% V6 B

, U/ |1 V" Y, z3 c

 楼主| moonsang 发表于 2011-5-12 10:13:49 | 显示全部楼层

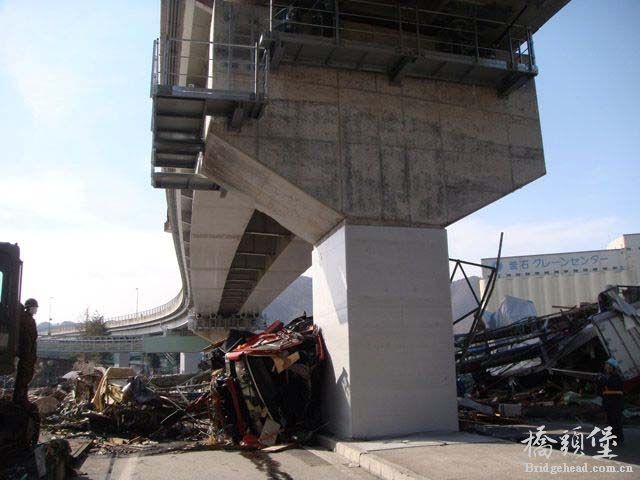

12 釜石高架橋(釜石市)
