ansys中变截面梁问题

今天在做一个变截面的T梁，看了下ANSYS中变截面梁的定义。但是结果却很出乎意料，因为是第一次做，找了很长时间也没找到问题出在哪。望高手指点一下。还有个问题就是在ANSYS中定义变截面梁有些什么要求呢。我看它帮助文件上说“Sections defined at the end points must be topologically identical”。在端点定义的截面必须是拓扑一致的。那要满足这点条件有些什么要求呢？是不是划分网格的形式，数量等应该一致。跟两端截面的几何形状关系大不大？

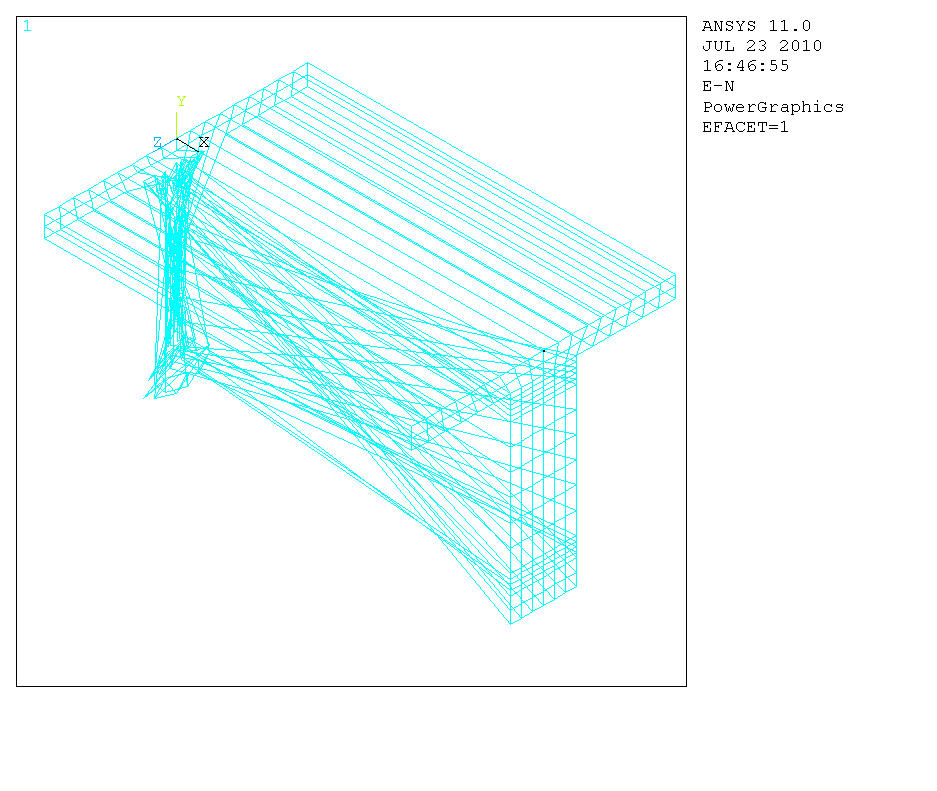

我把我做的截面穿一下，麻烦大家帮看看出现图片上这种情况一般是什么原因引起的。

原因就是两端的拓扑不一样造成的，所谓拓扑一样，就是两端的形状、线与线之间的关系必须一致，大小可以不一样；两端截面的节点应能一一对应。所以你这个不行。

回复 madisonbridge 的帖子


    你说的有一点我还是不怎么理解，你说拓扑一致包括的“两端的形状一致，大小可以不一”。那是不是就是要变截面两端截面是相似的，也就是说组成两端截面的每条线之间都是成相同的比例的？如果是这样那像我的这两种截面是不是就不能组成变截面？

这个问题，本论坛好像讨论过多次。有朋友专门图示了你的疑问所在，搜索下吧。
实际就是变截面两端的【点-点】要对应，看下图很容易明白。
