ANSYS中窗口显示设置。

lgsen · 发表于 2010-7-15 18:57:32

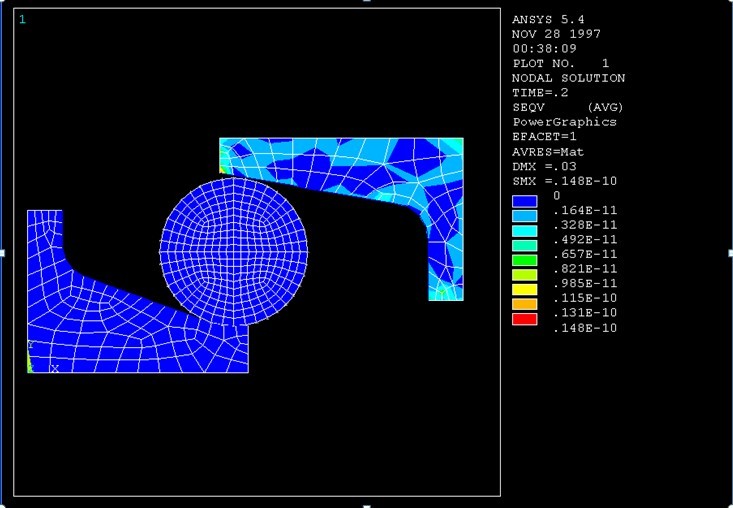

ANSYS截面如果要显示成像这张图片所示的形式应该怎么设置，谢谢。一直没找到设置方法。希望哪位知道的能指点下。

yujiezhen · 发表于 2010-7-20 16:18:54

不知道你说的是什么意思？是不是想把等值线放到右边？因为ANSYS默认是放在下面的。我个人喜欢这种形式，类似于MIDAS 和ALGOR
2010-7-20 16-17-45.png

lgsen · 发表于 2010-7-21 12:51:05

回复 yujiezhen 的帖子

对的，怎么设置，我一直不知道怎么设置。觉得这样看着要清爽一些啊。

yujiezhen · 发表于 2010-7-21 16:21:27

操作步骤如图所示：

然后选择auto legend 2010-7-21 15-39-34.png

确认后等值线即可放到右侧，如图 2010-7-21 15-40-42.png

当然我们还可以进一步精简设置，如图 2010-7-21 15-41-15.png

有问题欢迎大家一起讨论O(∩_∩)O~

lgsen · 发表于 2010-7-21 18:38:31

回复 yujiezhen 的帖子

十分感谢啊。
