汶川大地震后部分桥梁破坏情况图片

rpchen1050 发表于 2008-5-25 20:43:37 | 显示全部楼层 | 阅读模式

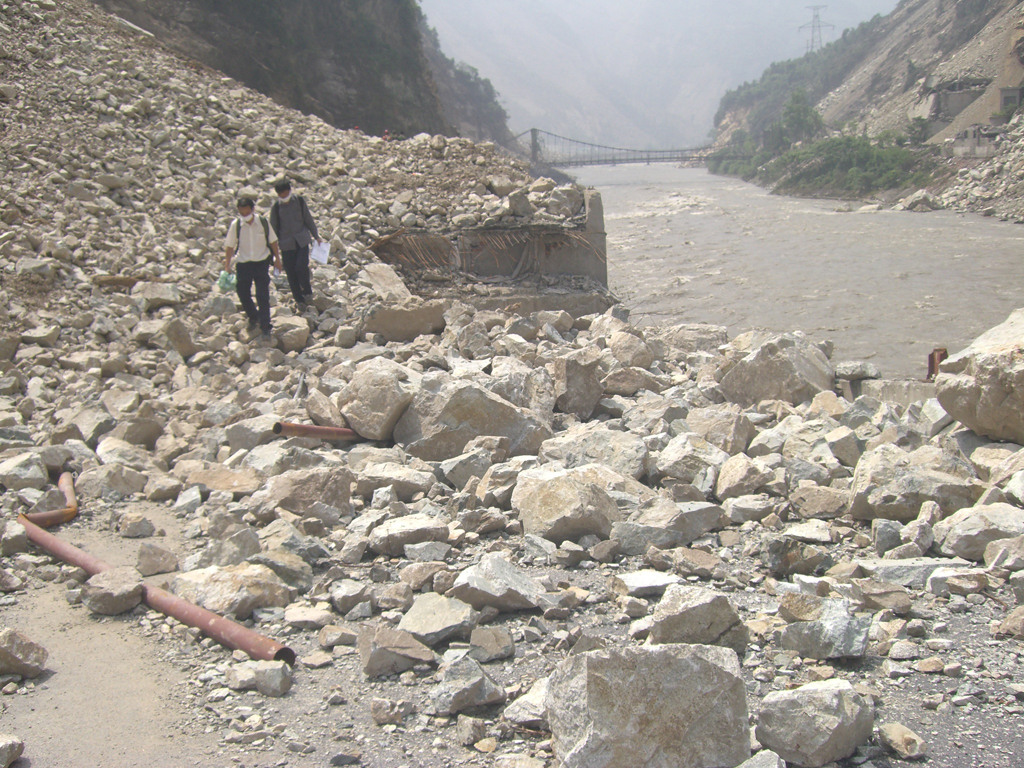

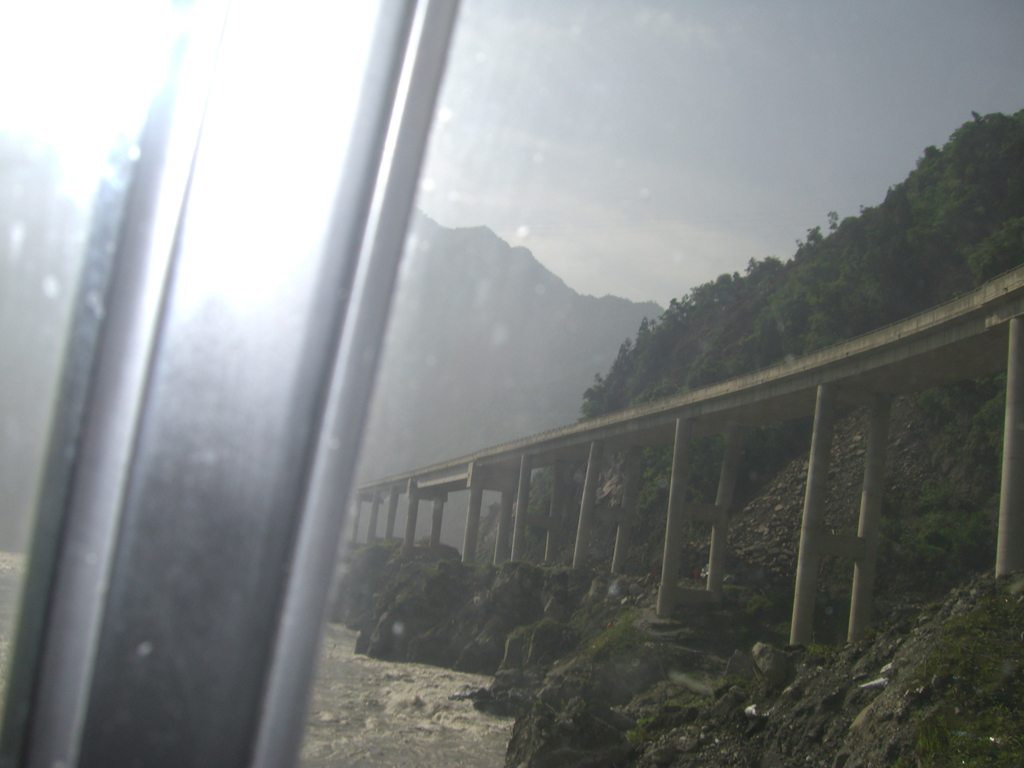

2008年5月23日,我同事深入抗震救灾第一线,参与映秀之汶川段道路保通工作。这些照片都是他沿途拍摄的,供各位同仁参考。

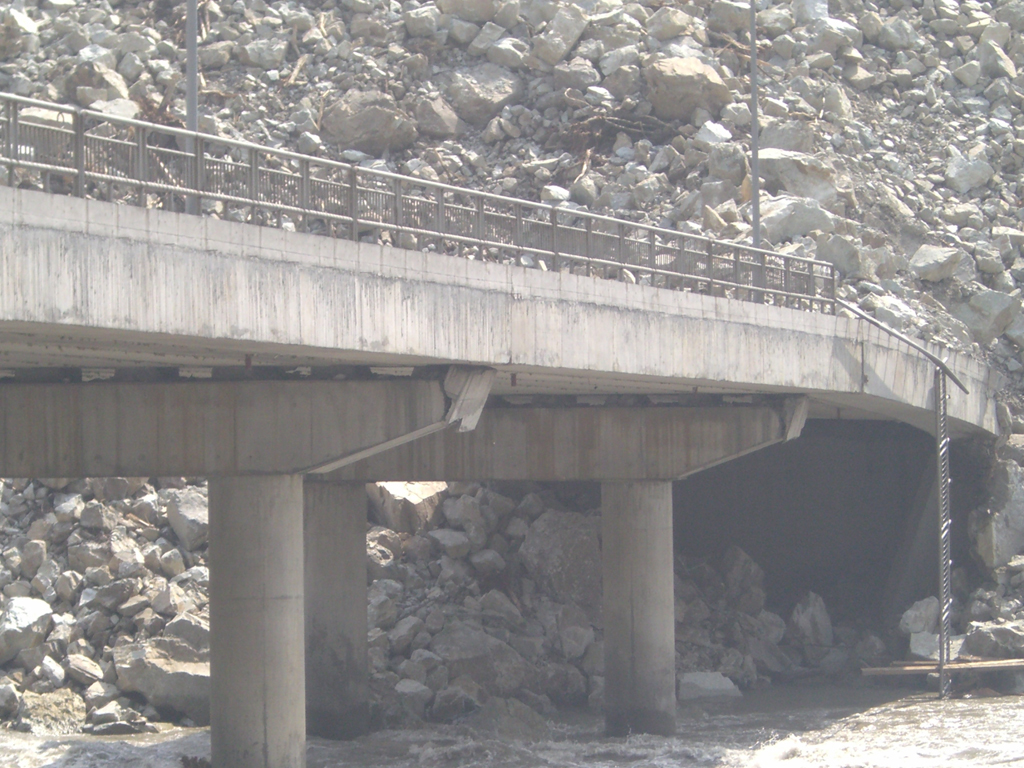

: ~& o! U2 x/ [# s! C     庙子坪大桥主桥连续刚构主体结构基本上经受住了这次地震的考验,落梁的一孔是在伸缩缝的位置。其他几孔50m简支T梁破坏主要是在挡块被剪切破坏。/ J6 R% w, W( y1 y5 S
     那个连续梁叫“白花大桥”该桥好象是5-20m连续梁+1-50T梁+4-20m连续梁,该桥主要是半径小,好象只有R为70m,上部结构主要破坏是落梁,下部结构主要是桥墩地面线处被剪坏,该桥桥墩主筋采用的是Φ25的二级钢筋,并且间距>15cm,箍筋采用的是Φ8的一级钢筋,箍筋基本上没有起到作用。
. }6 o+ L, P7 \5 q1 d     个人观点:抗震设防主要是上部结构要加强防落梁措施,可以采用加大挡块厚度,且在挡块与梁体之间设缓冲橡胶垫块,厚度不小于2.5cm,挡块主筋最好采用不小于Φ25的二级钢筋,箍筋采用Φ12的二级钢筋。对于下部结构,重视一联中矮墩的设计,由于矮墩刚度较高墩大,地震力传来时,矮墩受力比高墩大很多。另外建议桥墩及桩基础箍筋采用Φ12的二级钢筋,且控制好箍筋加密区域,建议在盖梁下1倍墩直径、地面线(或冲刷线)以上3倍墩直径、地面线(或冲刷线)以下5倍桩直径,箍筋加密采用10cm间距,其余地方可以采用20cm间距。还有应重视系梁的设计及施工,系梁在抗震中还是起到很大作用。系梁施工时候最好应和桥墩或桩基一次性浇注,加强整体性,这次“白花大桥”系梁的破坏据说施工的时候不是采用的与桥墩桩基一次浇注。
更多图片 小图 大图
组图打开中,请稍候......

评分

参与人数 2堡币 +10 威望 +2 收起 理由
redflag + 5 + 2 精品文章
子菁 + 5 珍贵资料

查看全部评分

精彩评论倒序浏览

4.4万查看93评论

zoujg666 发表于 2008-5-25 21:14:27
非常感谢楼主!谢谢了。
举报 回复
zoujg666 发表于 2008-5-25 21:16:49
非常感谢楼主!谢谢了。
举报 回复
zj3050901 发表于 2008-5-26 20:56:32
好帖子,最好把,测得的分析结果,给看看,那就更好了啊,呵呵
举报 回复
辉哥 发表于 2008-5-27 08:30:35
大震不倒,这些桥也算经受住了考验。
举报 回复
10tian 发表于 2008-5-27 10:22:38
看来主要是脱梁和墩底破坏
5 l( l+ X6 O' W9 g3 z挡块还是起了很大作用的8 D% E$ k6 H; X/ t
半径小的地方就比较痛苦了
举报 回复
Q 发表于 2008-5-27 11:04:13
好像梁体没什么破坏,不知道是拆了重建还是加固加固。
举报 回复
zailushang 发表于 2008-5-27 19:35:04
看来这么多年桥梁抗震还是做的比较好
举报 回复
hjh507 发表于 2008-5-28 09:07:40
落梁破坏的确很多呀!
举报 回复
ywbjtu 发表于 2008-5-28 19:40:02

回复 主题 rpchen1050 的帖子

帖子不错,谢谢楼主
举报 回复
ftyl 发表于 2008-5-29 17:33:10
非常好,就是要一些破坏部位及破坏细节的图,庙子坪大桥主桥连续刚构主体结构有没有裂缝等之类的问题,也发一些,看看是那些部位,对以后再搞类似结构很有用途的
举报 回复
cnvrol 发表于 2008-5-30 08:51:57
感谢前方的同行给我们带来这么多第一手资料,建议版主给予加分鼓励,希望有更多的桥梁破坏图片呈现!以警醒我们以后的工作!
举报 回复
aasstteerr 发表于 2008-5-30 09:41:19
看了以后真是触目惊心啊,看来加强设计施工人员的责任感还是很有必要啊
举报 回复
aasstteerr 发表于 2008-5-30 09:46:17
我这里也有一些图片,可以给大家看看!
