H型五跨直腹板钢箱梁人行天桥全套图纸2020

本资料为：H型五跨直腹板钢箱梁人行天桥全套图纸2020 ，格式为dwg，包含：桥梁+道路+电气+交通+排水施工图 ，节点清晰，同类工程可下载参考。

一、工程概况：

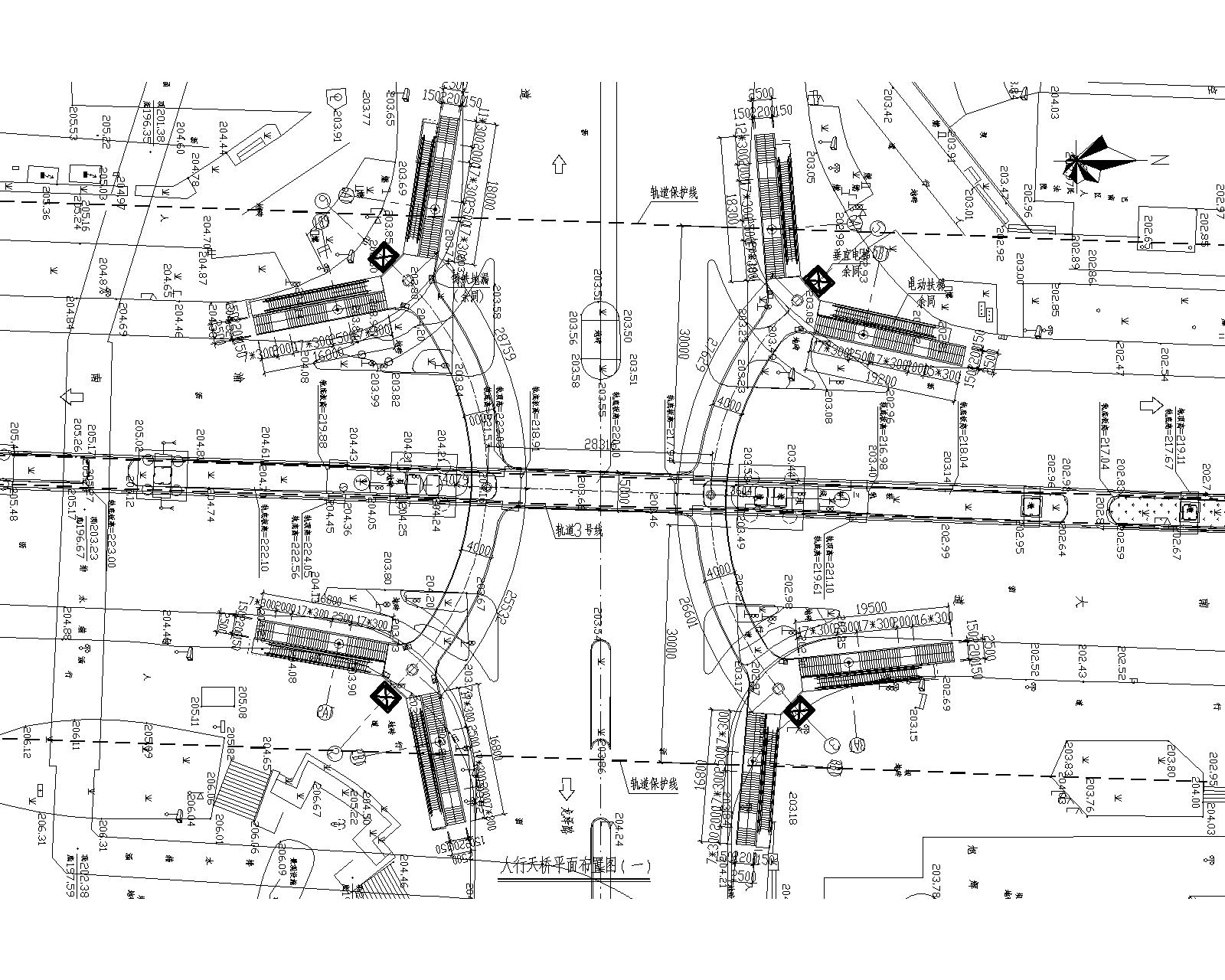

• 本工程根据道路总体设计要求，在xx路口设置人行天桥共计1座满足人行系统需要。天桥采用五跨直接跨越十字路口，平面成“H字型”，主跨径布置为:2m（悬挑）+28.316m+2m（悬挑），主跨桥面宽5m，桥面全长32.316m。边跨径布置为:2.237m（悬挑）+27.629m+26.601m+2.511m（悬挑）、2.823m（悬挑）+28.759m+25.332m+3.18m（悬挑），边跨桥面宽4m，桥面全长119.072m。天桥在钢箱梁两端共设置8个人行梯道，梯道宽2.5m。整个天桥共设置4座垂直电梯及8座电动扶梯。

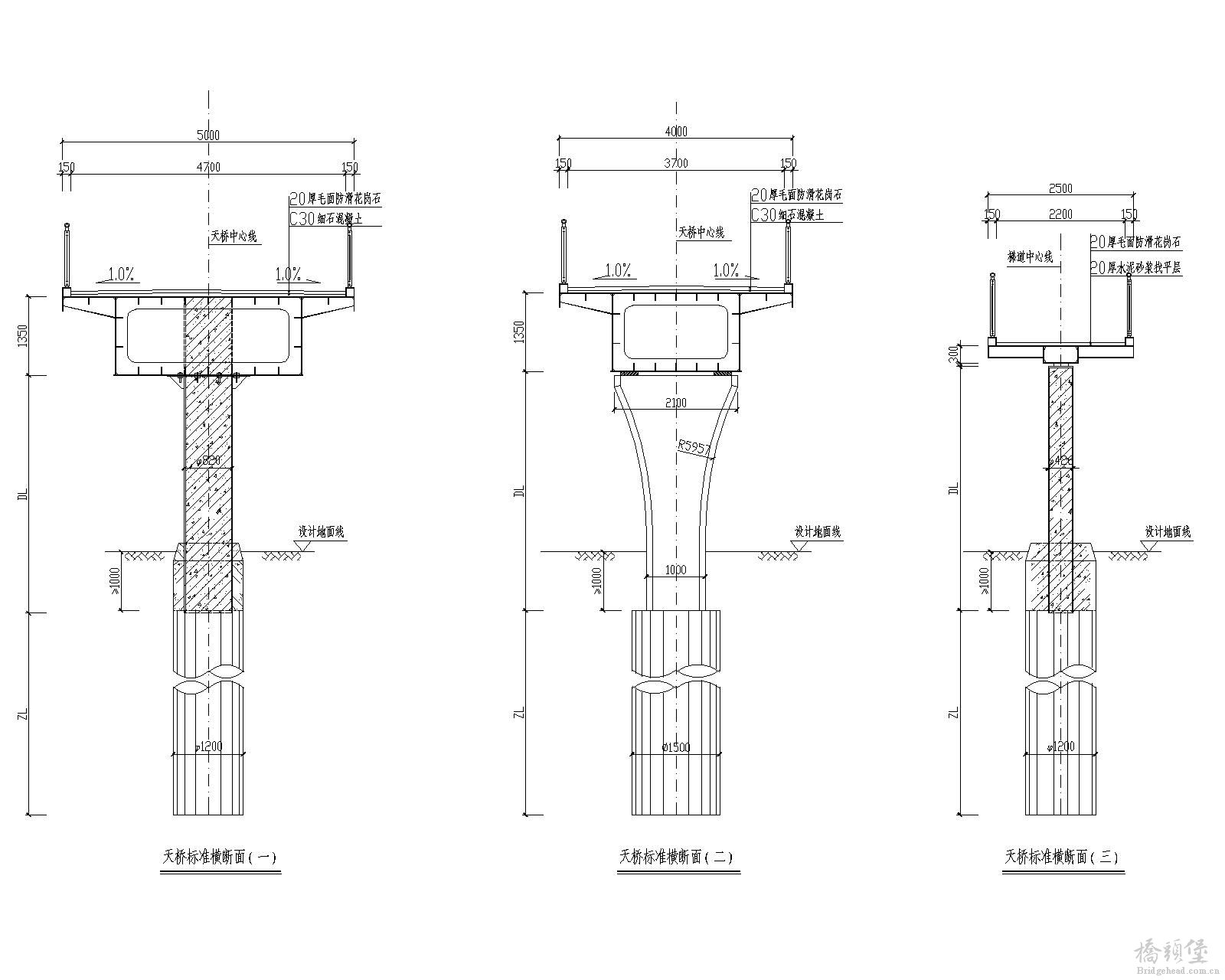

• 天桥上部结构为直腹板钢箱梁，箱梁梁高1.35m，底宽3.24（2.24）m，顶宽5.0（4.0）m。顶底板厚16mm，腹板厚14mm。下部结构1、4号为钢管混凝土墩（墩梁固结）和圆柱形桩基，钢管墩直径0.82m，桩基直径1.2m。2、3、5、6号为钢筋混凝土花瓶墩和圆柱形桩基，花瓶墩下宽1.0m，上宽2.1m，厚0.8m，桩基直径1.5m。

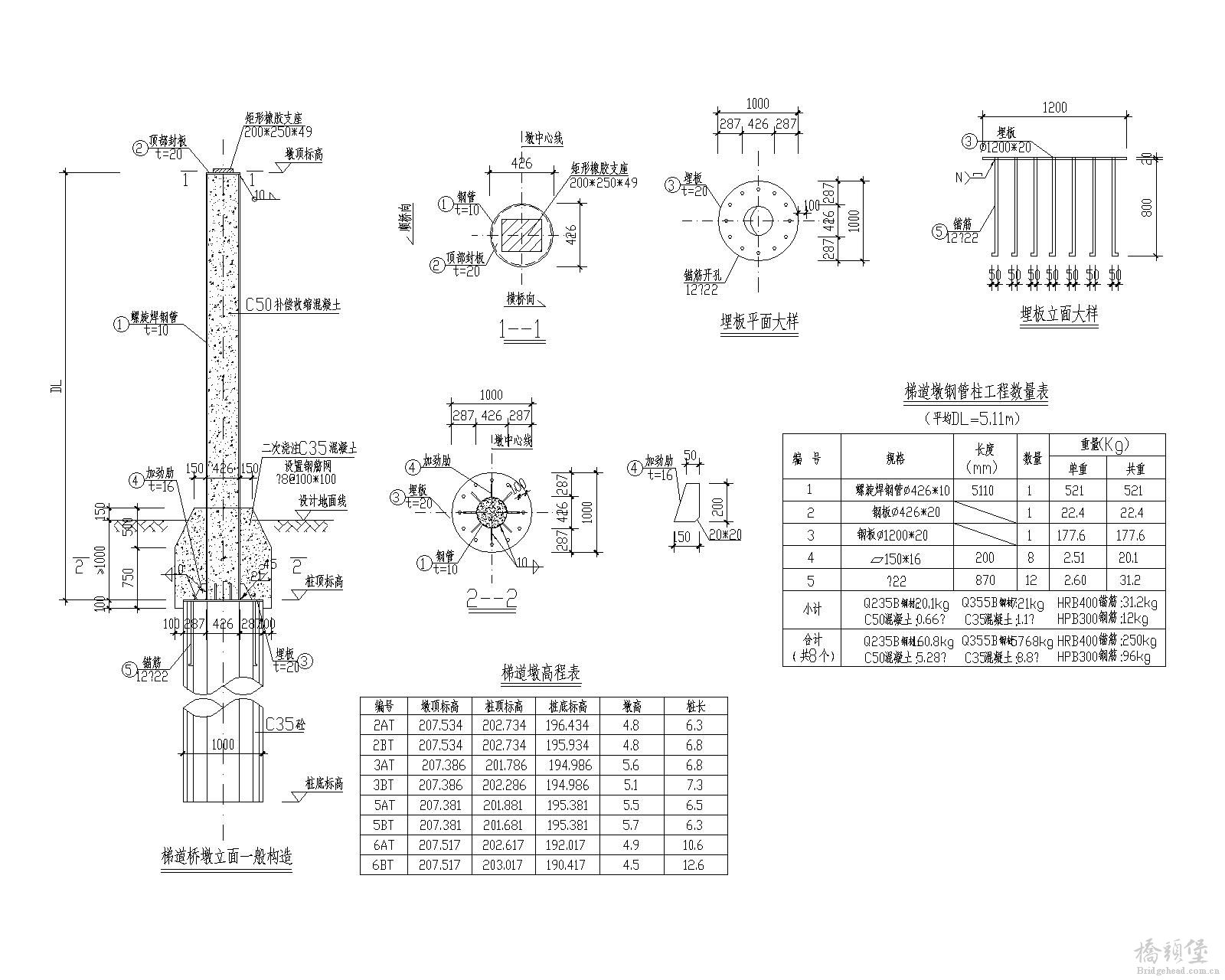

• 天桥梯道及平台为钢箱梁式，梯道由φ0.426m钢管独柱支撑，柱基础采用1.2m圆柱形桩基，采用C35混凝土浇筑。



二、编制依据：

• 《公路沥青路面设计规范》(JTG D50-2017)
• 《公路桥梁钢结构防腐涂装技术条件》（JT/T 722-2008）
• 《公路钢筋混凝土及预应力混凝土桥涵设计规范》（JTG 3362 -2018）
• 《公路桥涵设计通用规范》（JTG D60-2015 ）
