主跨470m组合混合梁斜拉桥-香溪河大桥

zenglingyi... 发表于 2022-6-27 11:01:46 | 显示全部楼层 | 阅读模式
一、工程概况:

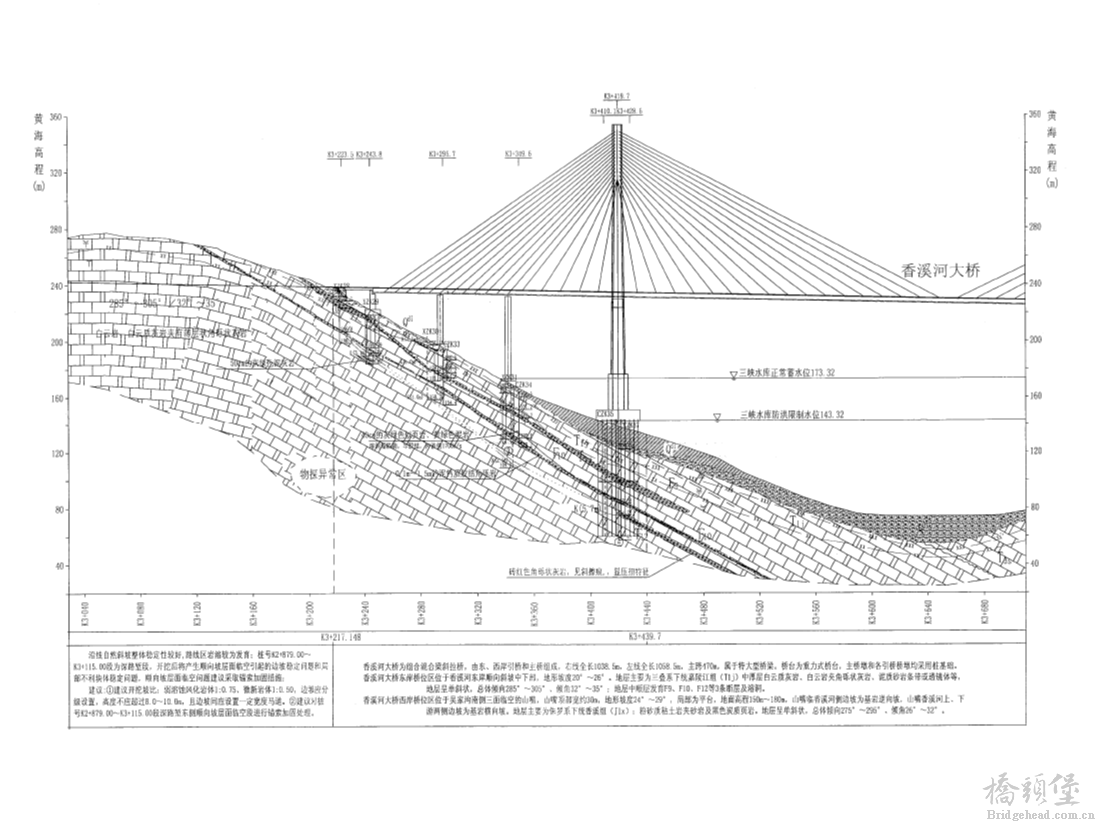

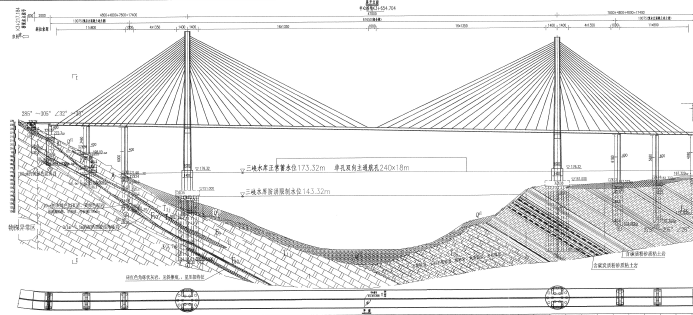

  • xx大桥桥跨布置为:20m(混凝土箱梁)+(48+48+78)m+470m+(78+48+48)m(组合混合梁双塔双索面斜拉桥)+(3×35+6×20)m(预应力混凝土连续T梁)(西侧左幅引桥),桥长1079.5m。另外,西侧右幅引桥布置为(3×35+4×20)m(预应力混凝土连续T梁)。主桥桥面纵坡采用2.0%。

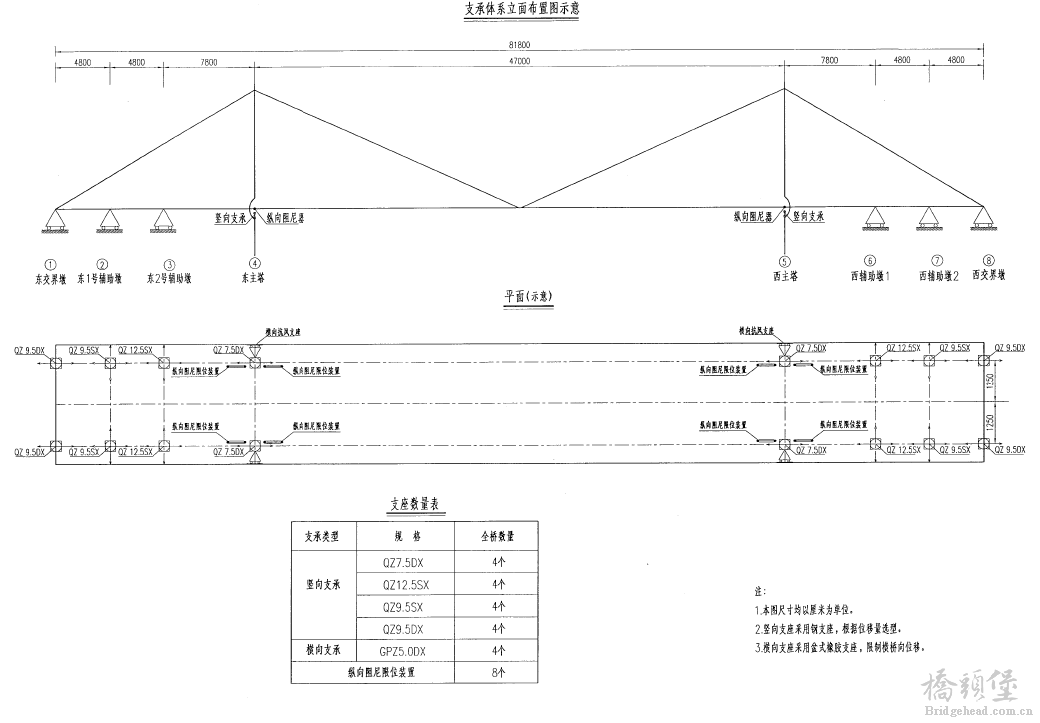

  • 主桥采用主跨470m双塔组合混合梁斜拉桥方案,空间双索面,设置2个辅助墩和1个交界墩,边、中跨之比为0.37。索塔横桥向为倒Y型索塔,全桥采用17对斜拉索,钢主梁标准索距13.5m,混凝土主梁标准索距8m,东塔、西塔基础均采用圆形承台,桩基采用◎3.0m钻孔灌注桩。
  • 本桥主桥全长818m,两侧边跨100.35m 范围为预应力混凝土边主梁,其余范围为工字钢结合梁。结合梁总长 616.5m,其混凝土桥面板全宽为25.9m,支撑在由钢主粱的边主梁、小纵梁及横粱组成的梁格系上,横梁每隔4.5m设一道,横向两侧为边主梁,中间设小纵梁〔桥粱中心线处)。桥面板设计为与上述梁格系相结合的预应力钢筋混凝土结合构件,混凝土桥面板与钢主粱通过布置于钢梁边主梁、小纵梁及横梁顶面的币22圆柱头剪力钉结合后共同受力。
  • ······


更多图片 小图 大图
组图打开中,请稍候......

宜昌香溪长江公路大桥 两阶段施工图设计全长5.419128公里 第四册 香溪河大桥工程 第三.pdf

2.05 MB, 下载次数: 27

售价: 2 元堡币  [记录]

宜昌香溪长江公路大桥 两阶段施工图设计全长5.419128公里 第四册 香溪河大桥工程 第六.pdf

2.6 MB, 下载次数: 24

售价: 2 元堡币  [记录]

宜昌香溪长江公路大桥 两阶段施工图设计全长5.419128公里 第四册 香溪河大桥工程 第二.pdf

13.34 MB, 下载次数: 245

售价: 2 元堡币  [记录]

宜昌香溪长江公路大桥 两阶段施工图设计全长5.419128公里 第四册 香溪河大桥工程 第四.pdf

13.74 MB, 下载次数: 88

售价: 2 元堡币  [记录]

宜昌香溪长江公路大桥两阶段施工图设计第四册香溪河大桥工程 第一分册 总体设计 共七分册.pdf

15.06 MB, 下载次数: 95

售价: 2 元堡币  [记录]

宜昌香溪长江公路大桥 两阶段施工图设计全长5.419128公里 第四册 香溪河大桥工程 第七.pdf

15.58 MB, 下载次数: 230

售价: 2 元堡币  [记录]

宜昌香溪长江公路大桥 两阶段施工图设计全长5.419128公里 第四册 香溪河大桥工程 第五.zip

15.55 MB, 下载次数: 256

售价: 2 元堡币  [记录]

精彩评论倒序浏览

4766查看3评论

zenglingyi... 发表于 2022-6-28 11:48:47
主跨470m组合混合梁斜拉桥-香溪河大桥
举报 回复
ybw425 发表于 2023-12-2 10:29:41
下载学习一下,谢谢!
举报 回复
xrq409 发表于 2023-12-4 18:47:50
防雷设计和主墩防撞设计能发下吗
举报 回复
