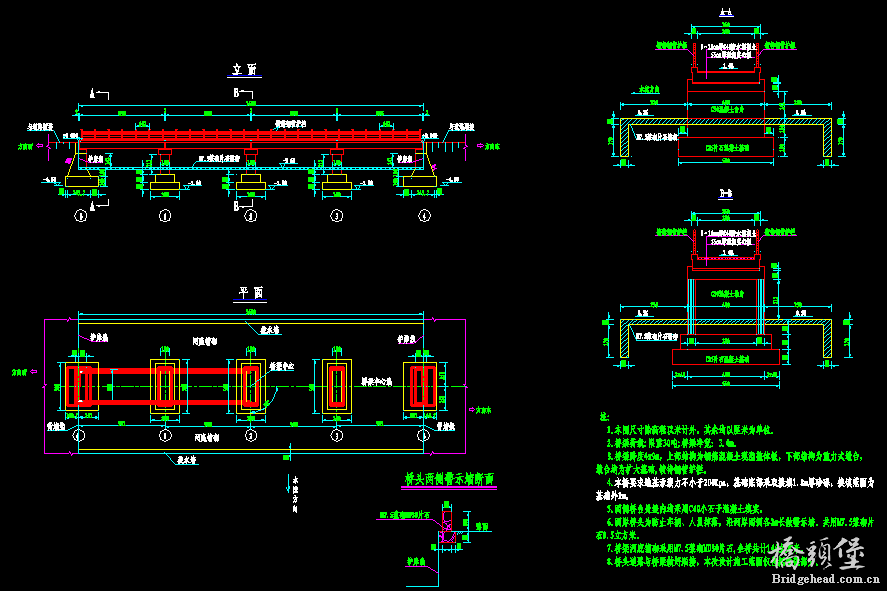

本桥桥址位于xxxxxxxxxxx河道内(详细桥位根据施工现场确定)。河道正断面宽度约36m,河道深约2.6m。依据当地村民及业主意见,依据当地村民及业主意见,新建4孔9m小桥连接两岸道路,主要满足村民、车辆通行及排洪要求。 新建桥梁全长36.02米,桥梁全宽3.6m,设计角度为90度,上部结构采用4孔9米现浇整体板,结构简支,桥面连续;下部结构为重力式墩台,扩大基础。桥梁按直线桥设计,桥梁纵坡:0% 。 二、设计标准及规范 (一)标准及规范: 1、中华人民共和国交通部部颁标准《公路工程技术标准》(JTG B01-2014); 2、中华人民共和国交通部部颁标准《公路桥涵设计通用规范》(JTG D60-2015): 3、中华人民共和国交通部部颁标准《公路钢筋混凝土及预应力混凝土桥涵设计规范》 (JTG 3362-2018); 4、中华人民共和国交通部部颁标准《公路桥涵施工技术规范》(JTG/TF50-2011); 5、中华人民共和国交通部部颁标准《公路桥涵地基与基础设计规范》(JTGD63-2007); 6、中华人民共和国交通部部颁标准《公路圬工桥涵设计规范》(JTG D61-2005) (二)主要技术指标: 1、设计荷载:公路-Ⅱ级。 2、桥梁宽度:净3.0m+2×0.3m栏杆,全宽3.6米。 3、结构重要性系数:1.0 4、环境类别: Ⅰ类 5、桥涵设计使用年限:50年
|
