7x10m中桥施工图

cgl2018 发表于 2018-10-11 10:38:15 | 显示全部楼层 | 阅读模式
新建桥梁全长75.08米,桥宽8米,桥梁中心桩号为K2+902.0,角度为90度,起点桩号为K2+864.47,终点桩号为K2+939.53。全桥共设1联,上部结构为7x10米现浇简支实心板,桥面连续;下部结构采用采用柱式墩、柱式台,钻孔灌注桩基础。
1、主要技术标准
(1)桥面宽度:0.5m(护栏)+7.0m(行车道)+0.5m(护栏)=8m。
(2)桥面横坡:双向1.5%。
(3)桥梁设计荷载:公路-Ⅱ级。
(4)地震动峰值加速度:0.1g。
2、执行的规范、规程
(1)《公路工程水文勘测设计规范》(JTG C30-2015)
(2)《公路桥位勘测设计规范》(JTJ062-2002)
(3)《公路桥涵设计通用规范》(JTG D60-2015)
(4)《公路圬工桥涵设计规范》(JTG D61-2005)
(5)《公路钢筋混凝土及预应力混凝土桥涵设计规范》(JTG D62-2004)
(6)《公路桥涵地基与基础设计规范》(JTG D63-2007)
(7)《公路工程抗震规范》(JTG B02-2013)
(8)《公路桥涵施工技术规范》(JTG/T F50—2011)

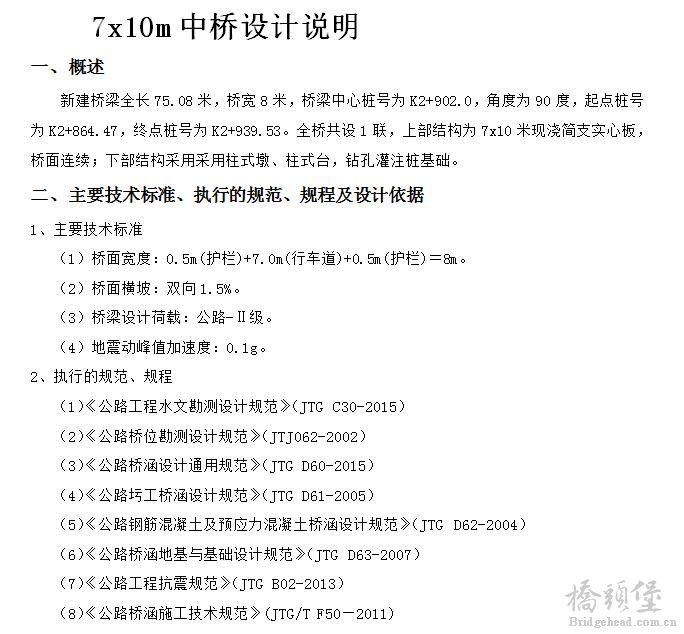

桥梁介绍

桥梁介绍

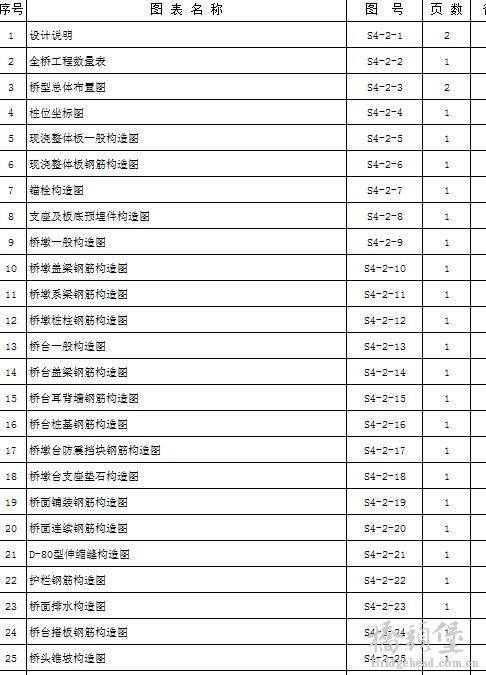

目录

目录

7孔10m中桥施工图.rar

3.1 MB, 下载次数: 52

售价: 2 元堡币  [记录]

7孔10中桥全套施工图CAD版

精彩评论倒序浏览

1.1万查看2评论

zqs121 发表于 2019-1-20 06:30:23
压缩包损坏,不能解压

点评

压缩包没坏,里面文件是好的  详情 回复 发表于 2021-11-18 14:58
举报 回复
cgl2018 发表于 2021-11-18 14:58:22
zqs121 发表于 2019-1-20 06:30
压缩包损坏,不能解压

压缩包没坏,里面文件是好的

举报 回复
