临沂市南京路沂河桥

redflag 发表于 2016-1-31 18:11:51 | 显示全部楼层 | 阅读模式

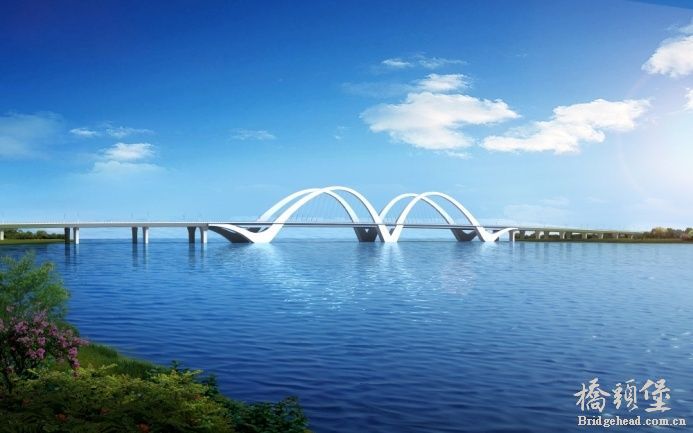

南京路沂河桥日景效果图。
       2014年10月29日上午,临沂市南京路沂河大桥工程举行开工仪式。该工程计划工期24个月,竣工日期为2016年9月29日。

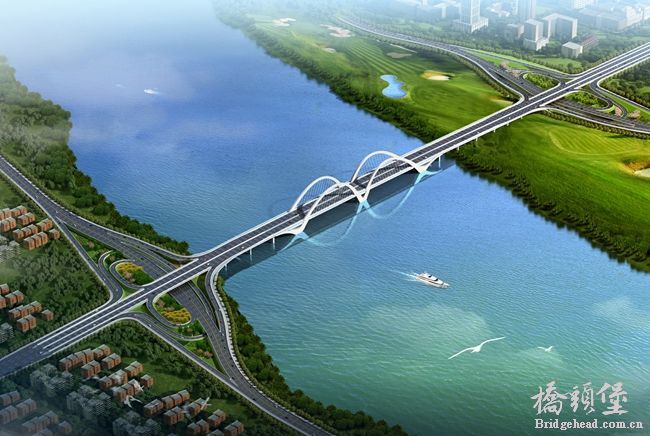

       临沂市南京路沂河大桥施工项目,西起滨河西路,东至滨河东路,是南京路向东延伸跨越沂河的重要过河通道。桥梁全长1.023km,由主桥(飞雁式异形拱桥)、水中段引桥、岸上段引桥组成,主桥由中跨下承式拱桥和边跨预应力混凝土连续梁组成,主梁采用双边箱形主纵梁结合桥面板的整幅式断面,梁高3.3m(主梁中心线处),其中主纵梁中心线处梁高2.7m。
       该桥引桥采用预应力混凝土连续箱梁,东岸水中段和东岸陆上段引桥梁高为2.3m,西岸岸上段引桥梁高为2.5m,西岸水中段和东岸水中段引桥梁高为3.0m。两岸立交各有2条匝道桥,全桥共有4条匝道桥。本立交采用钢筋混凝土连续箱梁和预应力混凝土连续箱梁,梁高均为2.0m。

精彩评论倒序浏览

5455查看2评论

rcsmedi 发表于 2017-11-11 21:07:16
漂亮的不要不要的
