!EX5.7 圆弧无铰拱几何非线性分析
finish
/clear
/prep7
et,1,beam3
mp,ex,1,2.0e5
mp,prxy,1,0.3
r,1,300,8000,20
csys,1
k,1,2000,60
k,2,2000,90
k,3,2000,120
l,1,2
l,2,3
csys,0
lesize,all,,,20
lmesh,all
finish
/solu
antype,0
nlgeom,on
nsubst,50
arclen,on
outres,all,all
dk,1,all
dk,3,all
p=20000
fk,2,fy,-p
solve
finish
/post26
numvar,50 !最大变量数为50
nsol,2,2,u,y,uy_midnode !跨中竖向位移(节点2的Y方向位移)为变量2
prod,4,2,,,uy_midnode,,,-1 !变量4=变量2x(-1),即反号
prod,5,1,,,p_load,,,p !变量5=变量1(时间)xP,即不同时刻的荷载变量
/axlab,x,uy_midnode(mm)
/axlab,y,p_load(N)
xvar,4
plvar,5 !定义变量4为x轴,显示变量5,即荷载-位移曲线
对于ansys的后处理查看功能完全小白,对于这个命令流请教各位:
(1)prod,5,1,,,p_load,,,p !变量5=变量1(时间)xP,即不同时刻的荷载变量,这里说的这个变量1(时间)指的是ansys里默认的1号变量就是时间吗?那么这个时间是多长呢?
(2)这个荷载P是怎么分步加上的?

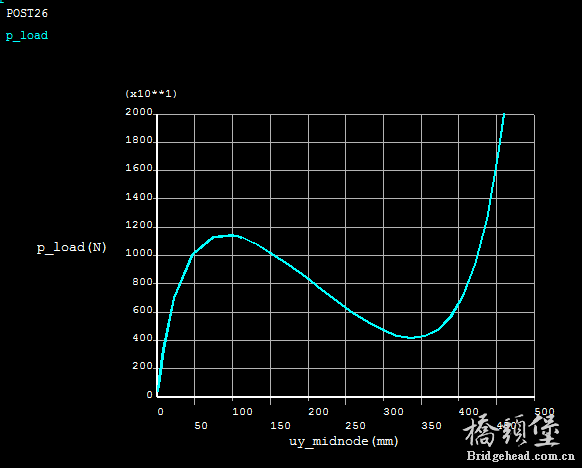

计算结果我也贴出来了,还望各位赐教啊,多谢
|
