拱梁结构桥梁设计咨询

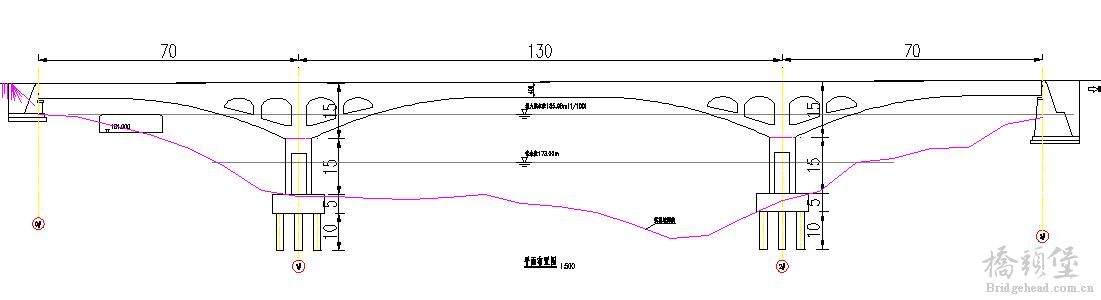

最近在设计这么一座桥梁。说是拱吧，又太坦了，跨中还有30米的直线段。说是梁吧，又具备很大的弧度，有拱的样子，并且0号块挖空的很厉害，抗剪怎么处理才能算得过呢？还有桥墩也很矮，温度力的影响也不小。请教各位有经验的设计同行，这种结构有做过的吗？按拱做还是按梁来做呀？有些什么细节需要注意的？施工 0号块的时候，挂篮上不起，有什么好的建议吗？

楼主，下阶段可以交流下，有类似的桥

桥墩处如果设支座，按连续梁考虑，如果不设支座，墩梁固结，则按刚构考虑

可以叫拱形梁桥  墩在矮 不采用固结或固结一个墩

你这个就是个刚构桥，不是拱形桥（拱形桥有连拱效应，你这里没有）。

好难啊。同求指教

旭日东升 发表于 2014-4-26 08:32
你这个就是个刚构桥，不是拱形桥（拱形桥有连拱效应，你这里没有）。

没错，现在就是按照刚构桥来设计的

这个桥墩看上去好像是双肢薄壁墩，即使不是，这样的桥墩都提供不了拱要的推力的，因此不能算是拱，而且你说墩很矮，那么久不宜两个墩都墩梁固结，如果都墩梁固结 是刚构  一个固结就是连续梁

建议按照连续刚构考虑较为合理。

墩刚度太大的话，建议还是一端墩固结，一墩设置支座

在0#块出挖空率过大会导致截面刚度不足，引起开裂；另外楼主计算的时候还要考虑合适的施工工艺，桥位水位较高宜采用挂篮施工，若挂篮施工的话，0#块直接设置为常规模式即可。

应该是变截面连续梁（或刚构）桥，中支点负弯矩很大，跨中正弯矩小
