【桥梁小软件】梁桥计算及评定系统

ddlbbf · 发表于 2013-4-18 16:41:21

本帖最后由旭日东升于 2013-5-7 12:18 编辑

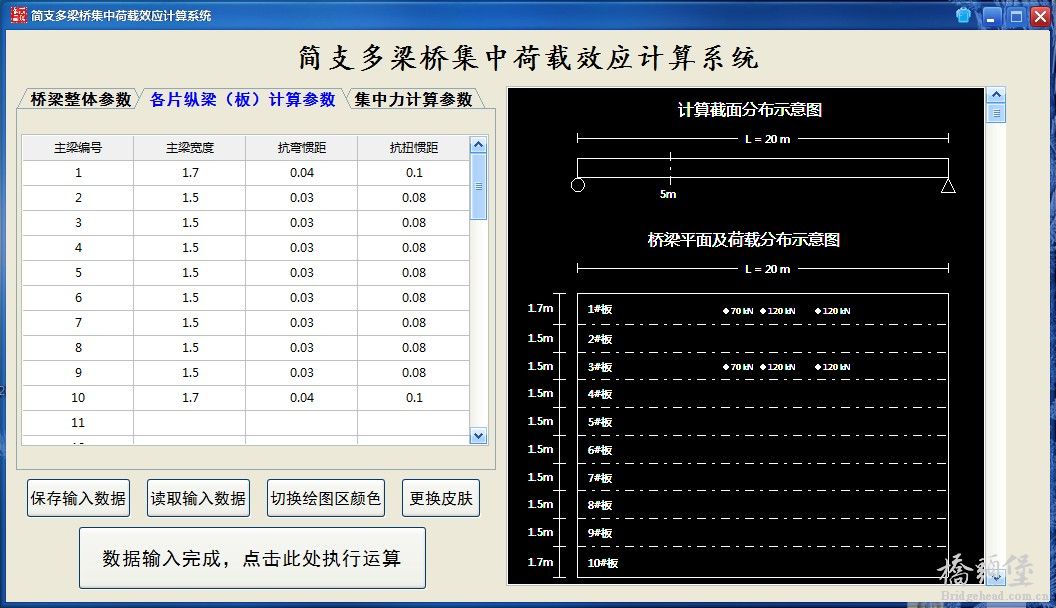

本系统无需梁格法建模，无需复杂计算流程，仅需输入多片桥梁参数及集中荷载参数，即可根据经典的刚接板梁法（铰接板梁法）计算横向分布影响线，并计算出各片梁的计算截面处在用户输入的集中荷载作用下的效应（弯矩、挠度等），可用于荷载试验理论值等数值计算。

ddlbbf · 发表于 2013-8-9 12:33:30

maox1986 发表于 2013-4-25 14:51
什么时候把拱桥的评定也共享一下就好了。

本版【桥梁小软件】重新打包上传，增加部分功能，欢迎测试使用这个帖子里面有全功能的

caokuan · 发表于 2015-8-15 13:05:54

挺好的资料，多谢楼主，不过最后一个桥梁定检评定的软件不如excel好用

头发乱了... · 发表于 2016-6-5 16:17:02

用易语言编写的试用版，估计不能使用很长时间哦。。。。。

ddlbbf · 发表于 2013-4-18 16:44:06

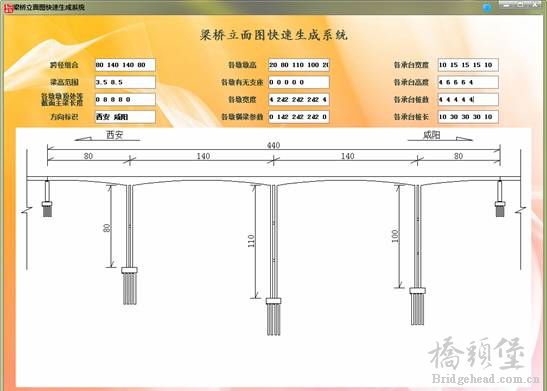

梁桥是最为常见的桥梁结构形式之一，在我国的桥梁建设中有着及其广泛的应用。无论桥梁设计、检测、加固、监控等内容，均需绘制桥梁结构的立面示意图。本系统为提高绘图效率而开发，当填入相关立面尺寸参数后，可在系统界面自动生成单跨简支梁、多跨简支梁、多跨等截面连续梁、多跨变截面连续梁、多跨连续刚构桥梁、多跨刚构—连续梁组合体系桥梁等多种桥梁结构的立面示意图，亦可生成相应的CAD绘图代码并在CAD环境中对桥梁立面示意图进行修改及补充。

ddlbbf · 发表于 2013-4-18 16:50:58

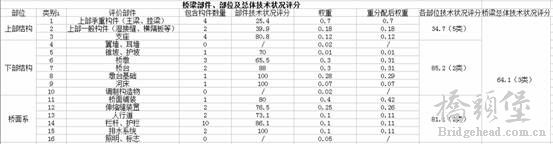

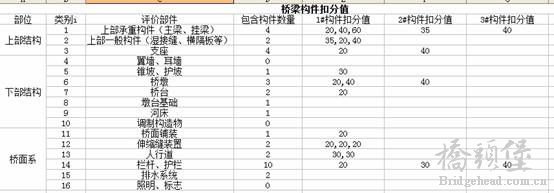

本系统根据交通运输部《公路桥梁技术状况评定标准（JTG/T H21-2011）》编制，可根据桥梁各构件的各项扣分原始数据，自动计算桥梁构件的技术状况评分、桥梁部件的技术状况评分、桥梁各部位及总体技术状况评分等项目，提高桥梁技术状况评定的效率。

cxp001004 · 发表于 2013-4-19 08:29:37

很实用的哟，下载了，试试看

cxp001004 · 发表于 2013-4-19 08:30:31

经常干检测，需要用到这个表

mybuild · 发表于 2013-4-24 09:58:46

经常干检测，需要用到这个系统，先下了，谢谢。

在林子里... · 发表于 2013-4-25 14:10:44

仔细看了，虽然没有创新，但能提高效率，值得肯定

旭日东升... · 发表于 2013-4-25 14:17:55

不知道今后有没有用，收藏一下吧，谢谢啦！

maox1986 · 发表于 2013-4-25 14:51:48

什么时候把拱桥的评定也共享一下就好了。

ddlbbf · 发表于 2013-5-7 10:34:31

下载的人不少，没几个回复。。

ddlbbf · 发表于 2013-5-7 10:36:35

下载200多，0回复。。。

ddlbbf · 发表于 2013-5-7 10:37:55

谢谢楼上的回复！！

afeigg · 发表于 2013-5-15 23:17:15

厉害啊啊啊啊啊啊谢谢

hcj202 · 发表于 2013-5-21 15:54:10

谢谢上传分享！！！！！！！！！！！！

水潭 · 发表于 2013-6-13 11:45:06

很好很实用，值得肯定，用过感觉还可以

【桥梁小软件】梁桥计算及评定系统

【桥梁小软件】梁桥立面示意图快速生成系统

【桥梁小软件】桥梁技术状况评定系统
