这是20米空心板的支点处断面图
我的问题是
下缘的主筋5*140mm区段内的 箍筋 所箍住的主筋间距是不是过大了?
按照规范上说的:
9.3.13同排内任一纵向受压钢筋,离箍筋折角处的纵向钢筋的 间距不应大于150mm或15倍主筋直径中较大者,否则设置复合箍筋
(参见9.6.1)
9.6.1

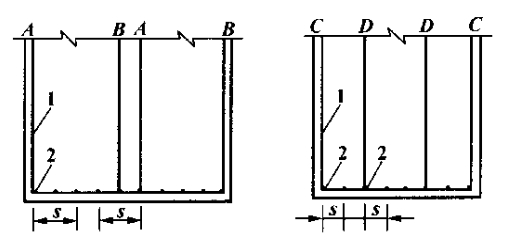

构件内纵向受力钢筋应设置于离交筋中心距离S不大于150mm或15倍箍筋直径较大者,超出此范围设置纵向受力钢筋,应设置复合箍筋。
板梁图中的5*140区段内的主筋离箍筋折角处的距离超过了150mm啊
应该怎么理解呢
|
