midas在静力分析中是如何模拟活动盆式支座？

       今天，我学习了非线性支座的设置。
       建模的基本过程是这样的，一个简单的简支梁，一端弹性连接，另一端是活动盆式橡胶支座，

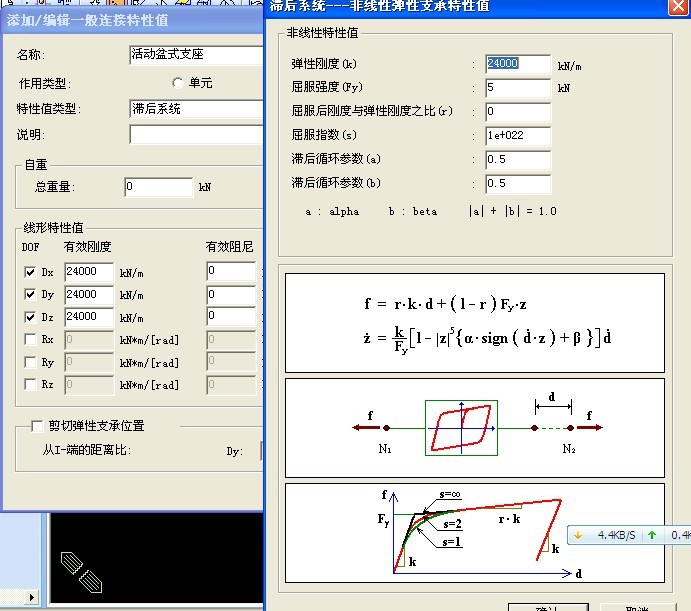

设置见图片。这样建模后在跨中加15KN的力，另活动盆式橡胶支座产生滑动，分析结果是弹性连接
墩受力10KN，活动盆式橡胶支座墩受力5KN。
       但是，最后midas分析的结果是活动盆式橡胶支座墩受力0KN。这个结果不对。
       继续将 弹性阶段的有效刚度改为24000(和弹性连接刚度相同)，得到的结果是7.5和7.5，所以
都没有得到我想要的结果。
      不知道为什么？怎样在静力分析中模拟活动盆式支座？谢谢大家！~

第二次，修改图片。

这个问题我在悬赏部落里有悬赏5元！~希望有堡友能帮助回答！谢谢！~

http://www.bridgehead.com.cn/for ... &extra=page%3D1
这个是链接哦！~希望大家踊跃回答！~

发现这个问题竟然是一个很难得问题，在有限元中同样是。所以，还是物理老师说得好，常见的不一定简单，简单的不一定常见，树上的落叶很常见，但是很难计算出它的运动轨迹。滑动支座很常见，但是很难分析它的受力状况。

个人建议用多折线来模拟

滞后系统貌似只能在非线性时程分析使用

wlqwlq620 发表于 2018-3-22 14:16
个人建议用多折线来模拟

多折线能发个来学习下吗？
