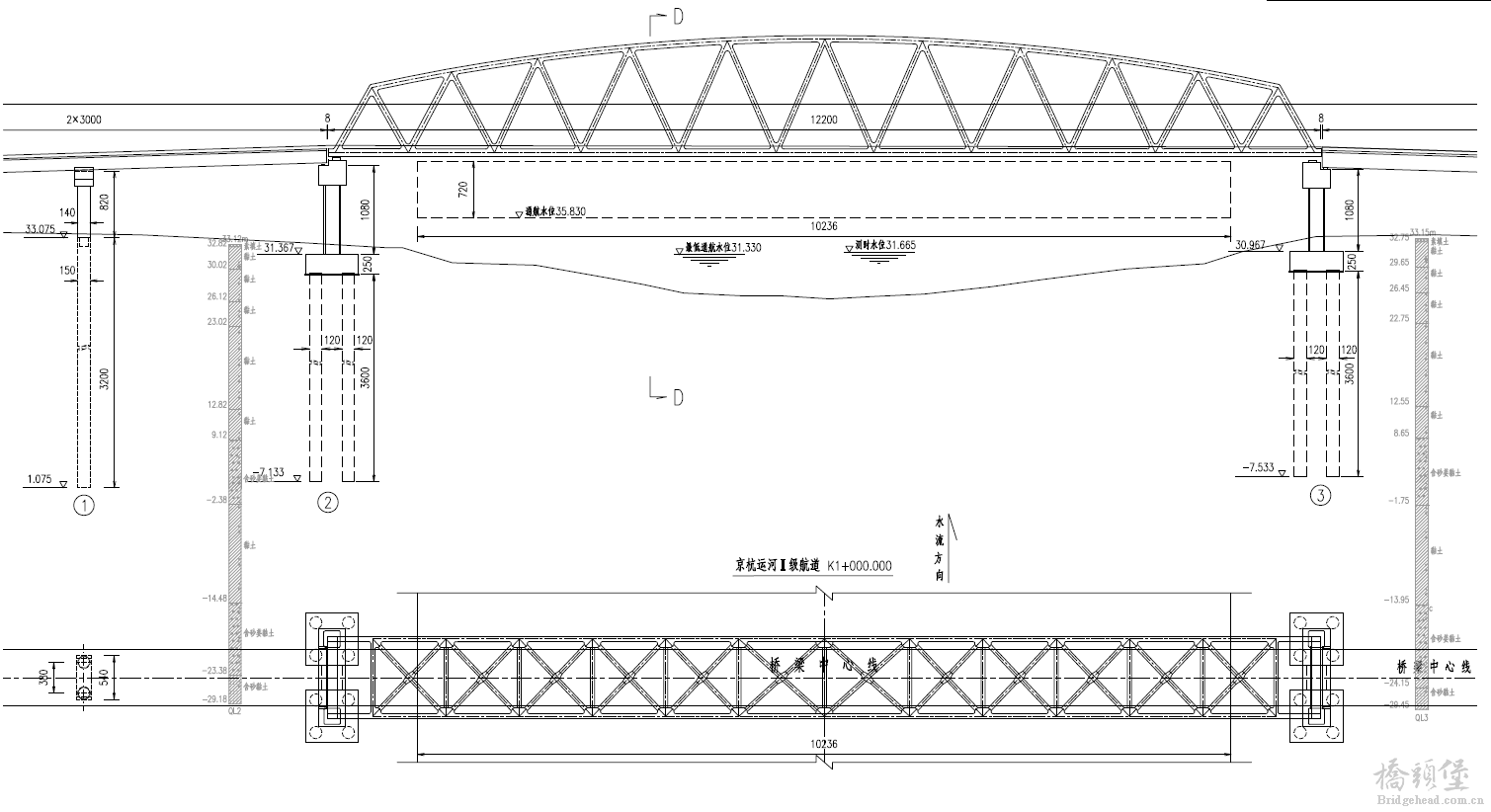

后八段京杭运河大桥位于铜山区马坡镇境内,桥梁跨越京杭运河,与河道正交。桥梁跨径布置为2×30m+122m+3×40m+3×40m+5×20m,全长528.08m,桥面净宽6m。主桥采用1-122m变高简支钢桁梁桥一孔跨越通航水域,桥梁全宽9.2m。主桥采用变高三角钢桁梁,端部高8m,跨中高14m,高跨比1/8.6。横向采用两片主桁结构,主桁中心距8.5m,宽跨比1/14.2。主桁节间长度9m、10.6m 和12m,上、下弦杆和端斜杆采用箱形截面,腹杆、横梁及连接系采用工字型截面,桥面采用正交异性板。
|
