迈达斯连续变截面梁，剪应力图为何会有突变？

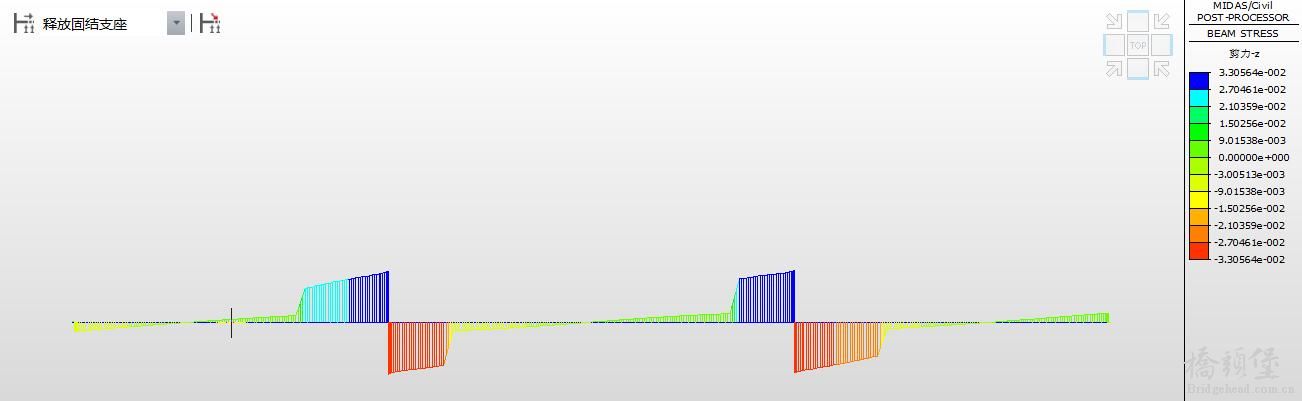

' S7 ~+ ]9 }/ G1 d$ D$ b三跨连续变截面梁，剪应力图（不是剪力图）为何会突变呀？希望各位前辈能指点迷津。
$ M6 I9 Q- I; r5 T1 R8 [/ z1.全桥只有纯自重，无任何其他荷载。

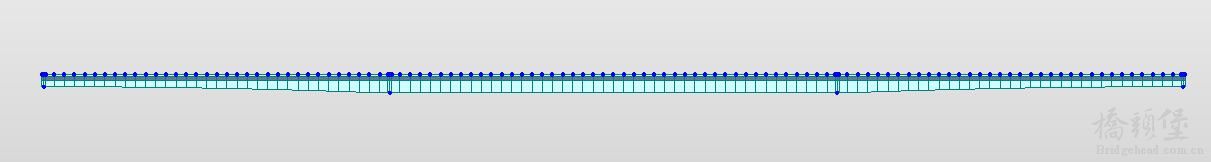

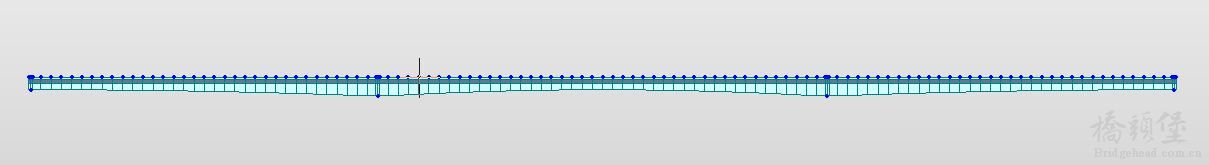

5 t; Y. [0 o- h1 Y' S5 U2.我做了一个中跨是等截面的模型，它的剪应力图在中跨就是连续的，而将中跨换成变截面时，剪应力图就突变了。这是为什么呀？

5 \+ q/ h# V7 k# W$ Q

建议附上模型，不发模型看不出来

stevencheung00 发表于 2020-3-16 14:54
4 b2 c  {( V. ~& W. s# }9 U* t; Q建议附上模型，不发模型看不出来

不好意思刚入论坛，是我考虑不周到，现已附上模型mcb

内力没有问题，我在你三跨模型把截面改成等截面也是连续的，说明你的截面有问题，检查一下截面生成器生成截面的截面属性参数是不是有问题吧。

看了一下，个人见解，有几个问题：1、你这就是个钢箱梁，上面的10cm砼铺装，直接换算成荷载加上，你用那么多刚性连接把他跟钢箱梁连起来，很容易出错。
2、另外你的支座的弹性连接连到的也是混凝土的那个梁单元，实际上应该和钢箱梁支座位置节点刚接。
, O- r- l7 q. \+ u3 [( S: C

·检查一下下，看看是不是单元局部坐标方向不一致。在显示里面可以都调出来，不一致的，统一就行
