变截面连续梁桥，剪应力图突变的yuanyin

qq38078274... 发表于 2020-3-14 16:59:29 | 显示全部楼层 | 阅读模式

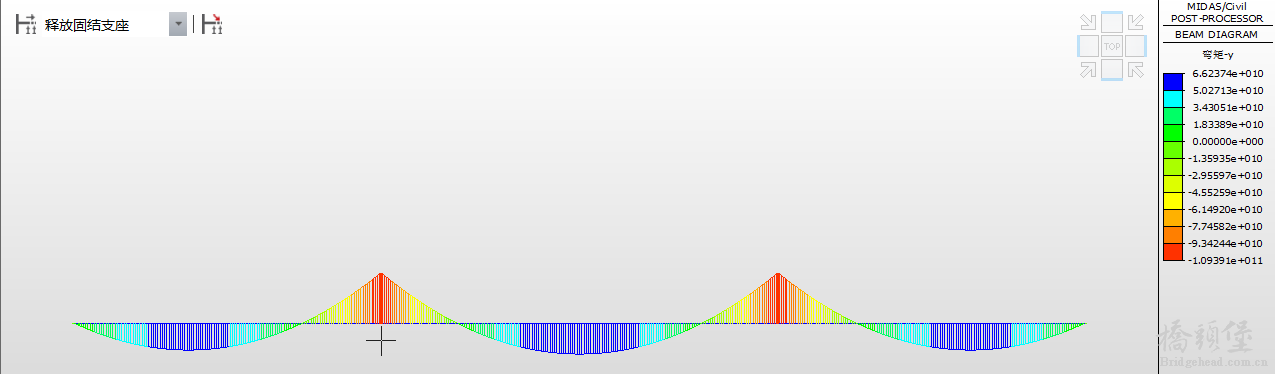

本人大四学生，于迈达斯中建立变截面连续钢箱梁桥（组合桥面板），剪应力图在0弯矩点附近发生突变，希望各位前辈不吝赐教。



使用道具举报回复

精彩评论倒序浏览

1.4万查看4评论

wendy007 发表于 2020-3-15 21:11:02

上面剪力图若为活载包络图完全有可能，仅为恒载成桥阶段剪力图的话那就肯定有问题，可首先排除是否有误加集中力或动荷载。

举报回复

qq38078274... 发表于 2020-3-15 23:40:16

wendy007 发表于 2020-3-15 21:110 {/ K! ?3 [3 Y" H
上面剪力图若为活载包络图完全有可能，仅为恒载成桥阶段剪力图的话那就肯定有问题，可首先排除是否有误加集 ...

谢谢！我检查了一下模型，这是施工阶段分析，纯自重，没有其他荷载，剪力图是连续的，但剪应力图就突变一下，这就很迷惑了。



举报回复

noyesnono 发表于 2020-3-31 13:17:26

剪力图长这样没毛病

举报回复

雪狼儿88... 发表于 2020-4-1 08:35:51

楼主解决了吗？？什么问题？？，会不会是截面突变了

举报回复
