高速公路20X40m先简支后连续箱梁(高墩75m)施工图)

桥上行走... 发表于 2020-3-6 09:59:28 | 显示全部楼层 | 阅读模式
中交大院高速公路桥梁设计图CAD版

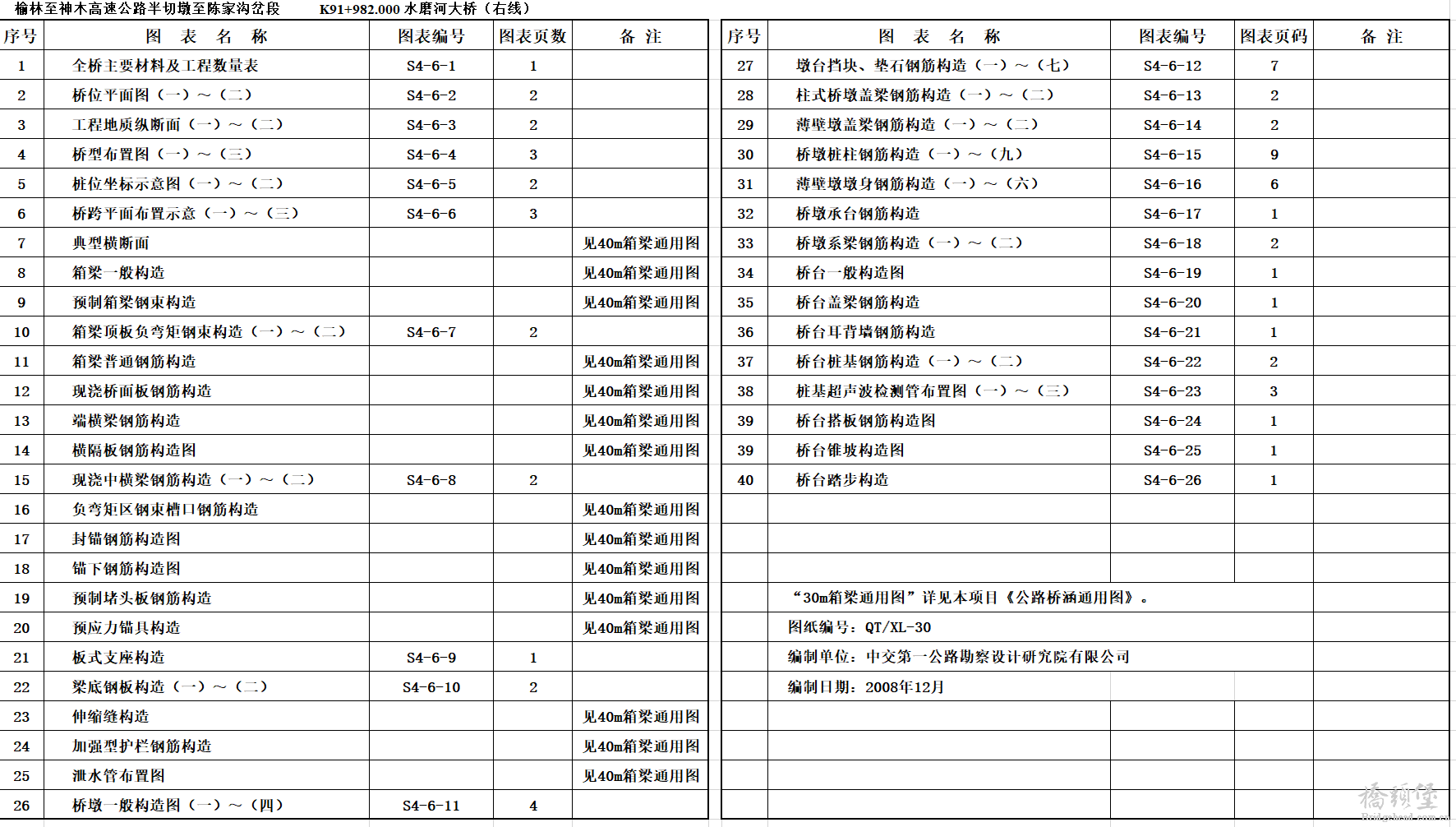

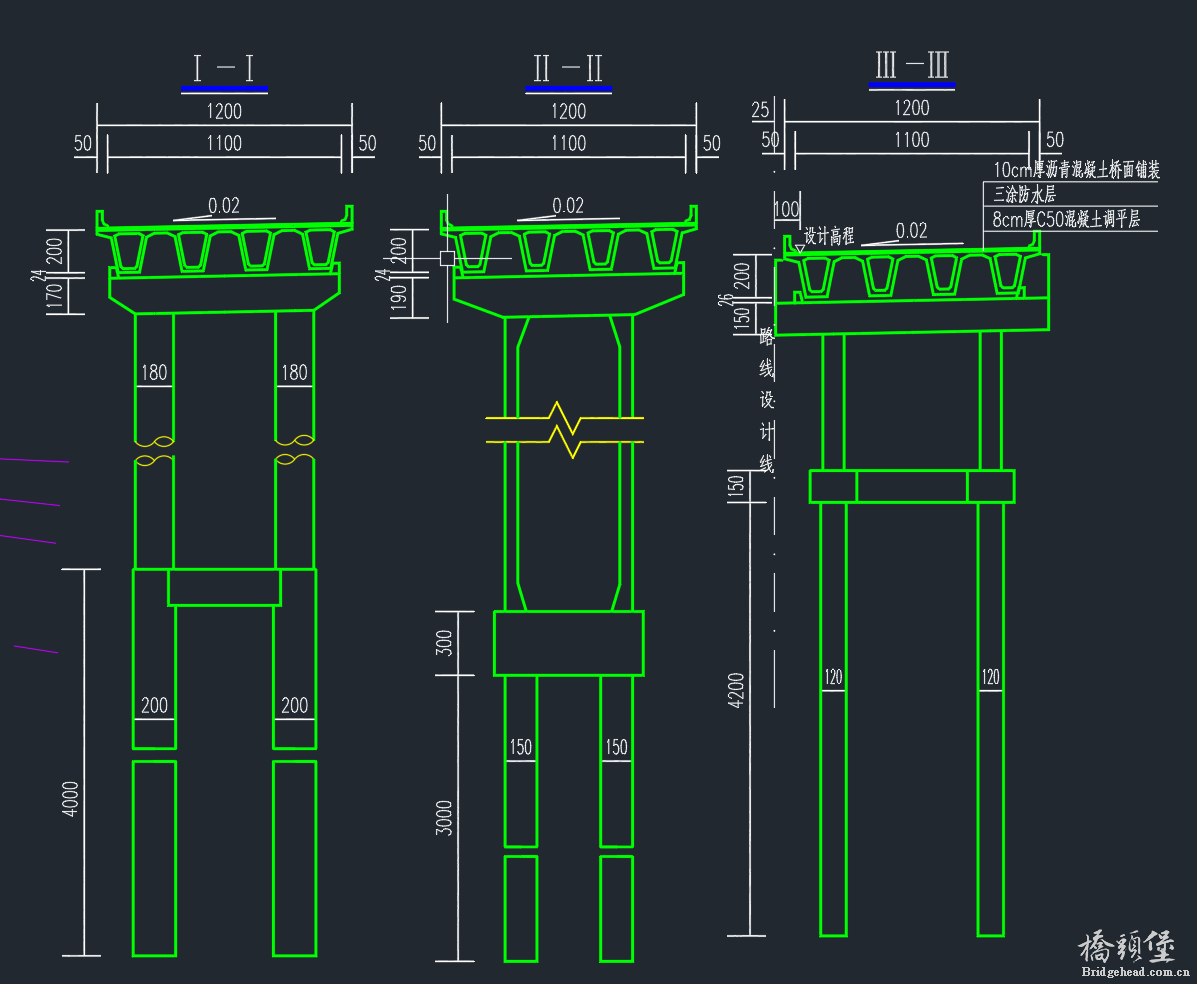

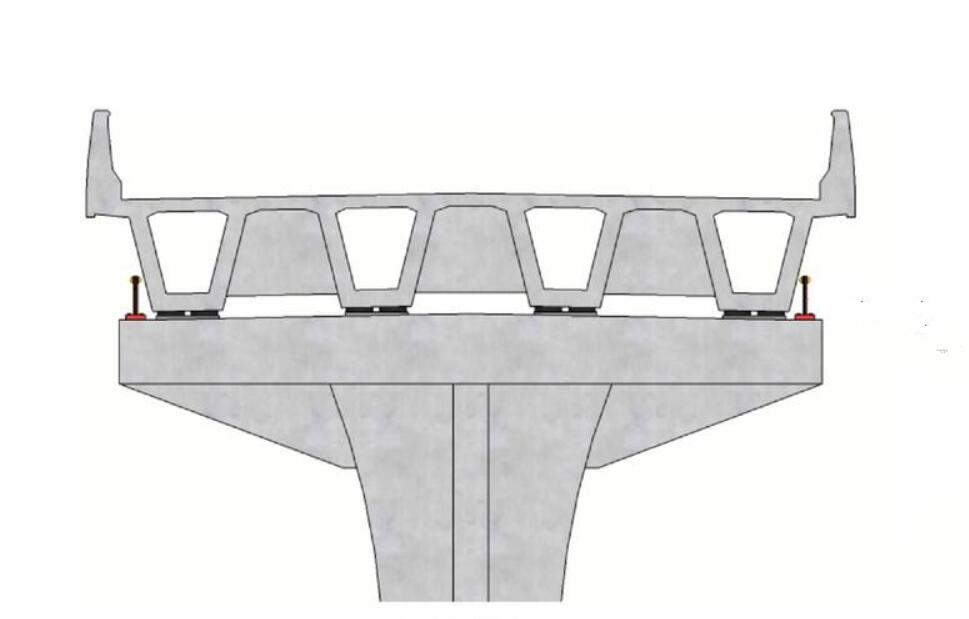

本桥上部采用20X40m预应力混凝土连续箱梁,分为五联(4*40+4*40+4*40+4*40+4*40)m,下部采用柱式桥墩、薄壁桥墩、柱式桥台、肋板桥台,钻孔灌注桩基础。

本桥前16孔位于直线上,后4孔位于缓和曲线上,曲线要素为:半径R=1196.866m,缓和曲线长LS=200m,ZH点桩号ZK92+242.73。

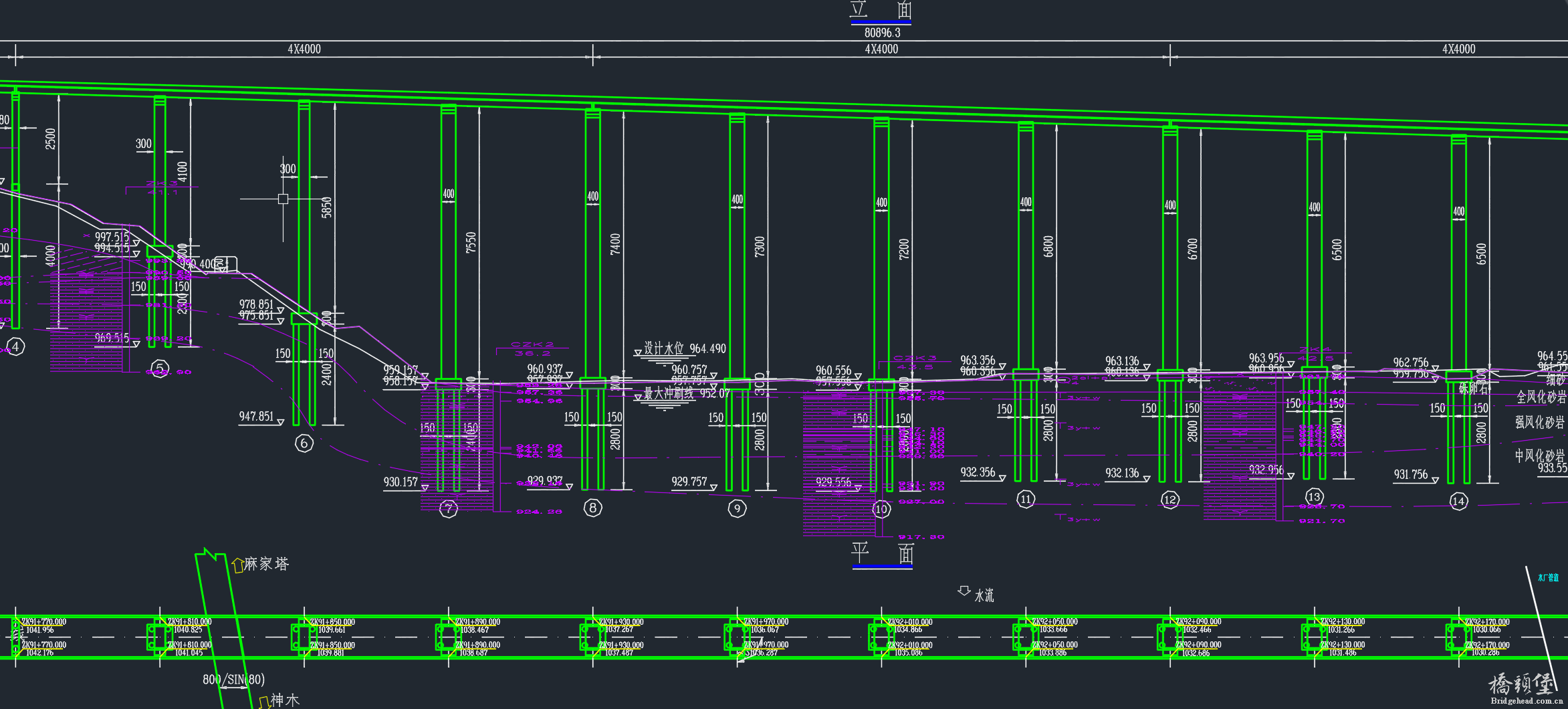

桥跨布置:以桥梁中心线ZK92+010为基准,在曲线内侧(左侧)桥面边缘以标准跨径40m为弦长进行布孔,桥墩径向布置,旋转桥台,使之与梁端平行,曲线内外侧的差值用现浇中横梁宽度进行调整(预制梁长不变),详见《预制箱梁平面布置图》。

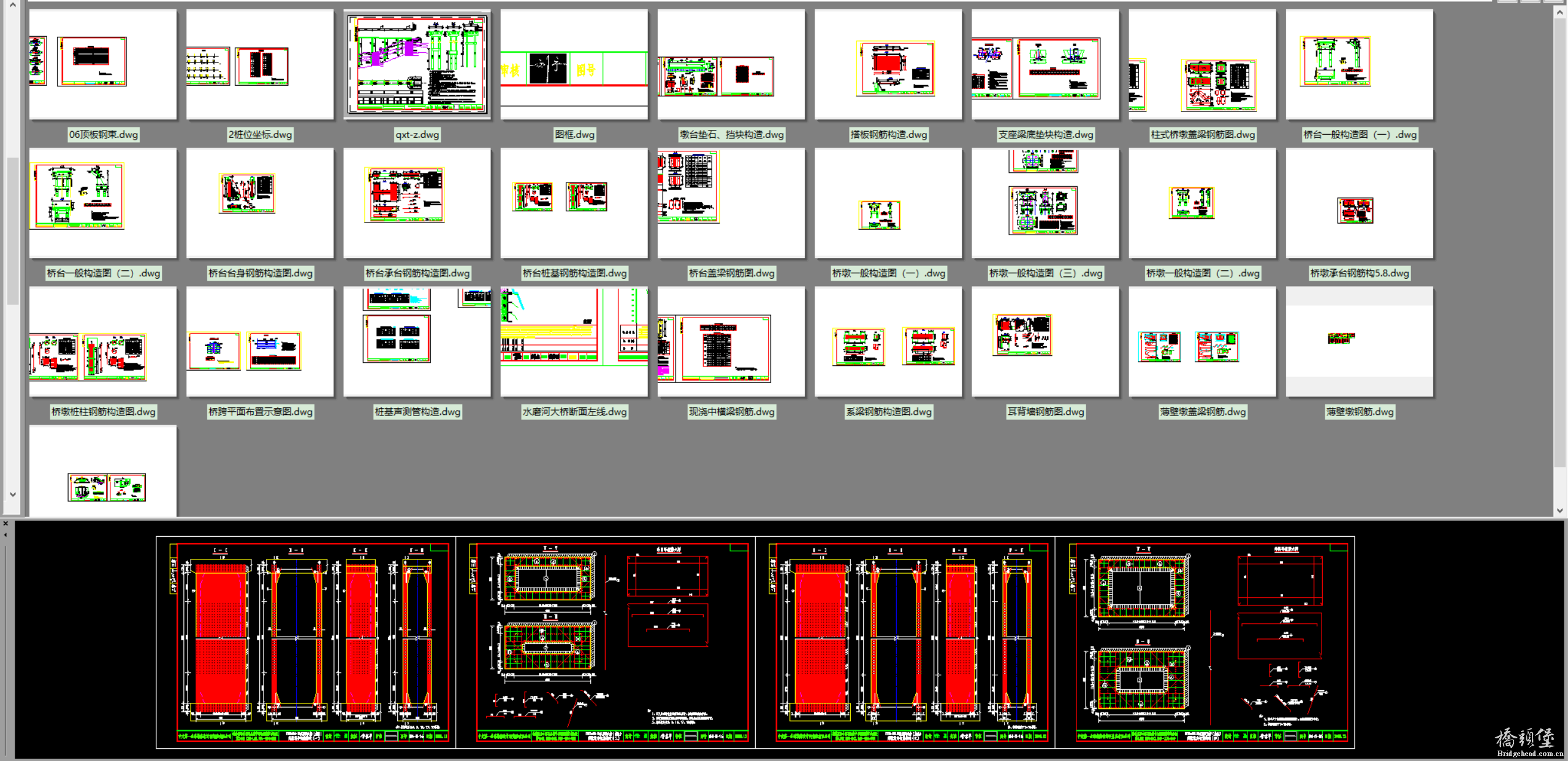

K92+010水磨河施工图.rar

5.92 MB, 下载次数: 14

售价: 10 元堡币  [记录]

精彩评论倒序浏览

8864查看3评论

jiaowujun 发表于 2020-3-17 17:46:35
图纸不全,还是08年的老图纸
举报 回复
冷风2003 发表于 2020-3-20 21:33:36
08年的图不值这个价吧
举报 回复
国球征途... 发表于 2021-7-15 17:58:26
是老图纸吗?可实际施工了啊?
举报 回复
