下承式拱梁组合体系拱桥25+80+25m=130m

jianzhi 发表于 2019-11-14 15:15:52 | 显示全部楼层 | 阅读模式
下徐溪桥为下承式拱梁组合体系拱桥,总长为130m,跨径布置为25+80+25m=130m。拱肋为钢结构拱肋,由两榀拱肋组成。拱肋立面为三角形造型,在拱轴线平面内,拱轴线由
两段直线段和一段圆弧构成;两直线段长度为55.399m,圆弧半径为5m,弧长8.583m。拱肋理论跨径80m,拱肋理论高度为45m(拱轴线两直线段的虚拟交点到拱脚连线之间的竖向距离),横向内倾13.616o。主梁加劲梁采用开口钢箱梁,即双主梁(箱式系梁)+横梁结构体系。加劲梁顶板总宽40.5m,设2%双向横披,每侧系梁宽4.8m,净距22m。

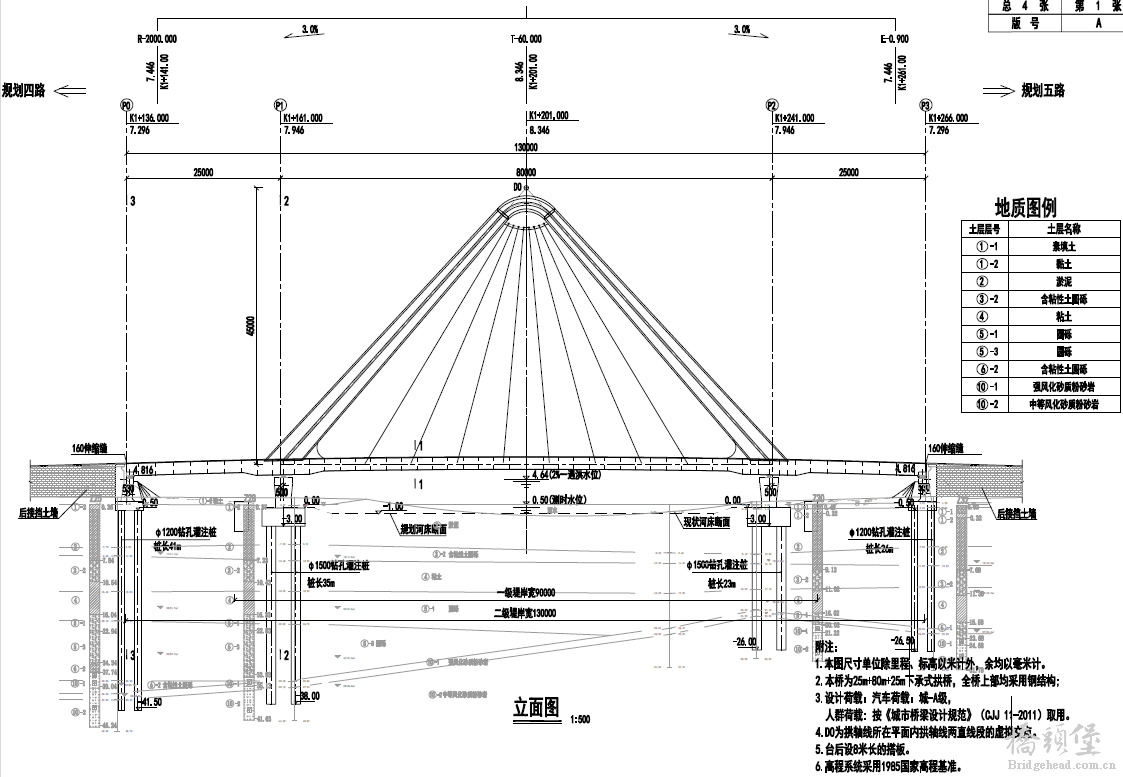

立面图

立面图

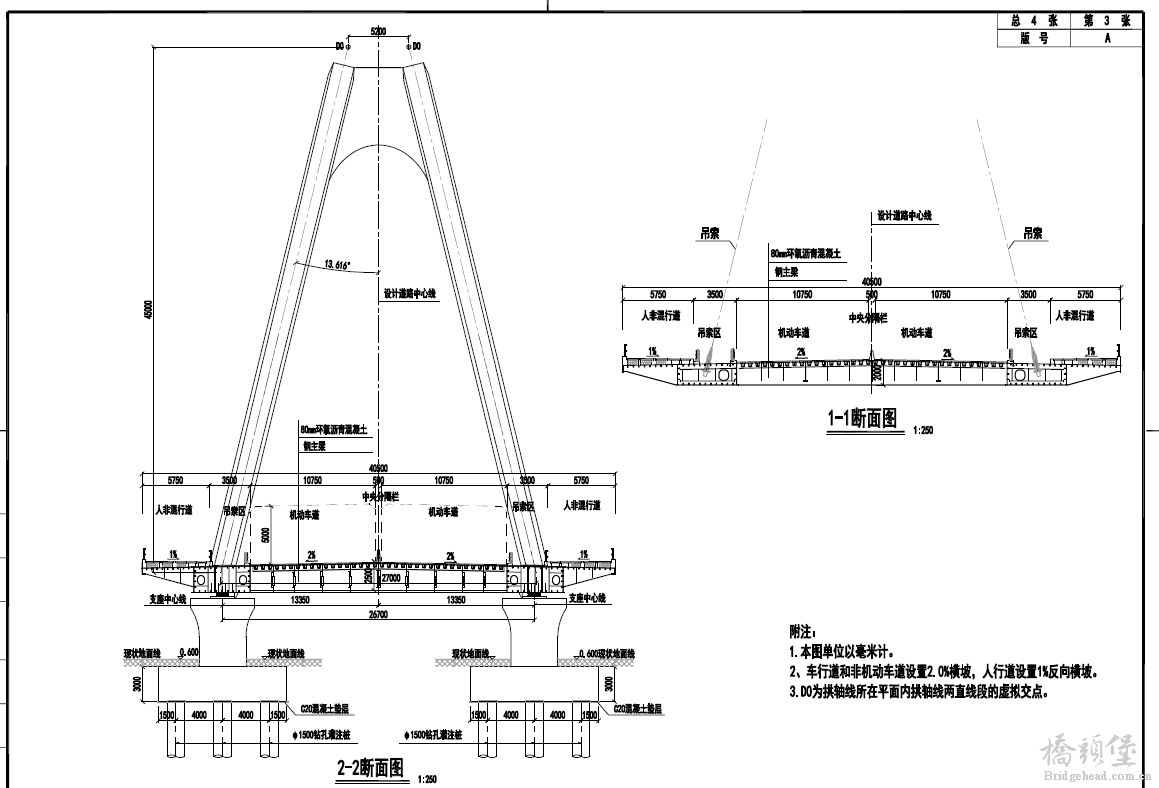

横断面图

横断面图




精彩评论倒序浏览

4884查看3评论

jianzhi 发表于 2019-11-14 15:26:32
图纸太大,只能分册上传了

下徐溪桥施工图纸1.pdf

19.04 MB, 阅读权限: 10, 下载次数: 25

售价: 15 元堡币  [记录]

图纸1

举报 回复
jianzhi 发表于 2019-11-14 15:33:00
图纸太大,只能分册上传了

下徐溪桥施工图纸 2.pdf

15.38 MB, 阅读权限: 10, 下载次数: 28

售价: 15 元堡币  [记录]

图纸2

举报 回复
jianzhi 发表于 2019-11-14 15:38:44
图纸太大,只能分册上传了

下徐溪桥施工图纸 3.pdf

12.2 MB, 下载次数: 25

售价: 20 元堡币  [记录]

举报 回复
