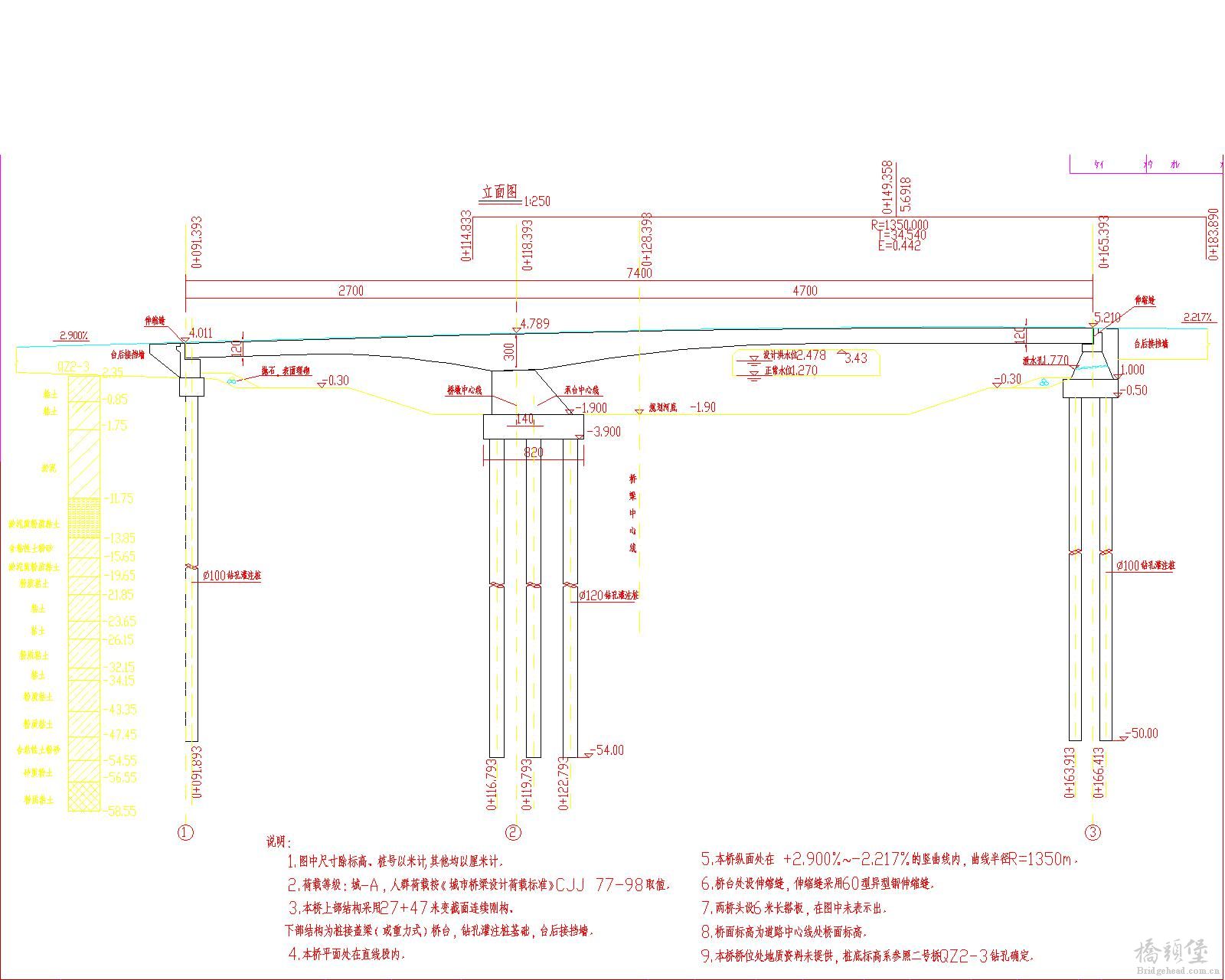

27+47米连续刚构

1、   桥梁起终里程：K0+091.393～K0+165.393；桥梁位于直线段内。

2、   桥梁总体布置：27+47米连续刚构预应力箱梁，右偏角为90度。

3、   下部结构形式：

桥墩采用板式实体墩，每半幅桥5块，板式桥墩厚1米，位置与箱梁的腹板对应，板式墩上缘顺桥向尺寸为3.5米，下缘尺寸为5.5米；承台厚2米，基础采用钻孔桩基础，钻孔桩直径1.2米；桥台为重力式桥台，钻孔桩直径1.0米。

上部结构形式：

上部采用27+47米连续刚构预应力箱梁，箱梁分二幅实施，用1米宽后浇带连接。箱梁横桥向等高，顶底板根据桥面横坡作1.5%的倾斜。箱梁根部梁高3.0米，端部梁高1.2米，半幅桥面宽19.2米。箱梁横断面顶板厚22cm，底板厚由端部的25cm逐渐变厚到梁根部的60cm，腹板厚由40cm增大到80cm。梁底弧线采用二次抛物线。横向两侧设2米挑臂，挑臂端部高22cm。

4、   桥面铺装：现浇梁板上涂2mm桥面防水涂料，再铺设5cm厚的中粒式沥青混凝土+3cm细粒式沥青混凝土。
