1-90m劲性骨架外包混凝土箱型拱桥

东风1型 发表于 2018-4-26 07:44:06 | 显示全部楼层 | 阅读模式
  • 拱桥类型上承式拱桥
  • 跨径50~100
  • 功能公路桥
  • 工法移动模架
  • 材料组合
  • 图别施工图
  • 文件类型pdf
信息详情

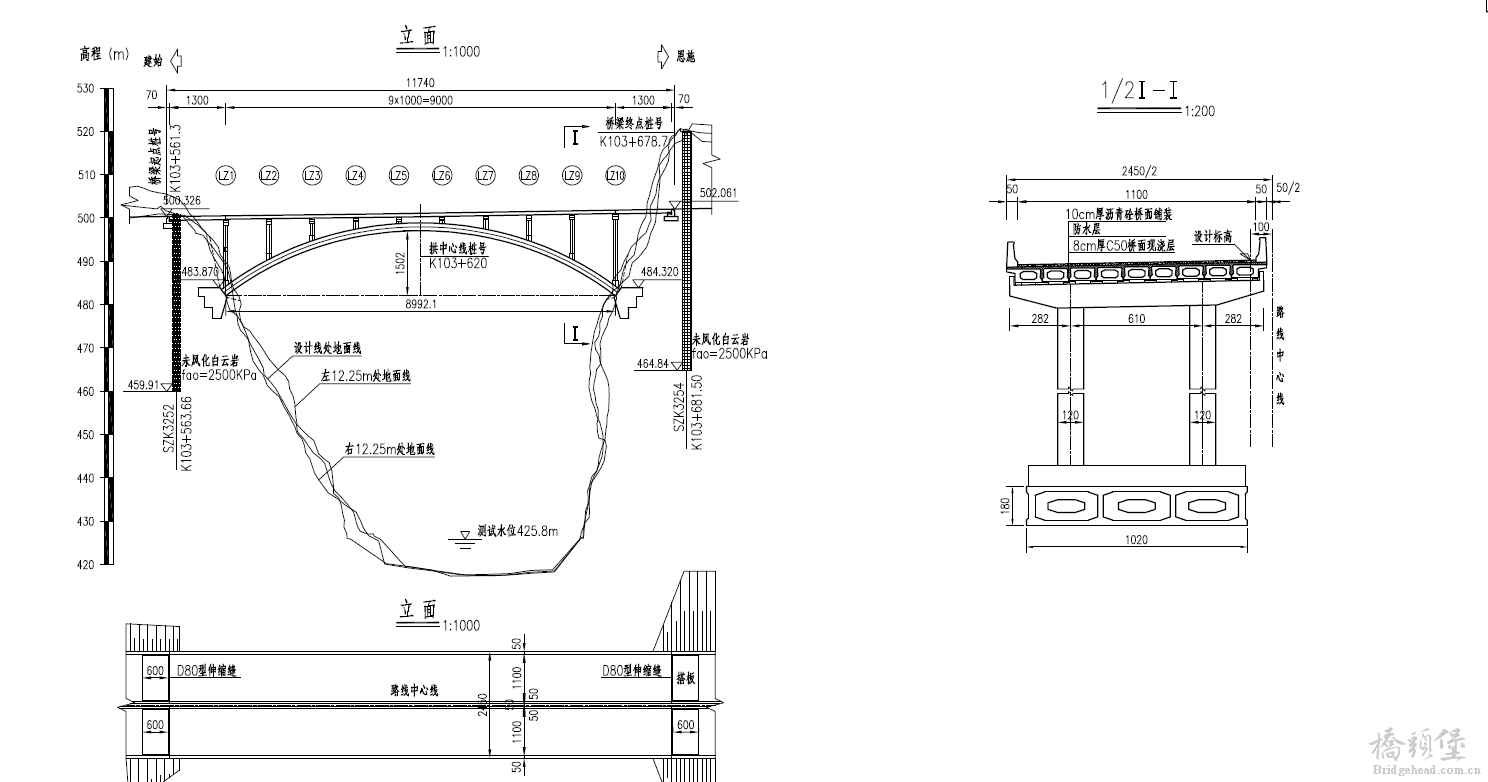

桥孔布置
本桥为上承式劲性骨架钢筋混凝土箱型无铰拱桥。本桥净跨90m,净矢高15m,矢跨比1/6,拱轴线系数m=2.0,全长117.4m,跨径布置为(0.7+13+9×10+13+0.7)m。桥梁中心桩号K103+620,纵坡位于由-1.07%和1.851%直线坡组成的凹型竖曲线内,变坡点桩号K103+470,标高498.273,曲线要素R=13500,T=194.738,E=1.405,
平面位于直线段,横向2%的双向横坡。

主拱圈
主拱箱截面采用单箱三室,拱箱截面高1.8m;顶、底面宽10.2m;外侧腹板宽0.3m,中腹板宽0.25m;拱箱顶、底板厚度0.25m。主拱箱对应拱上立柱处设置0.8m宽的横隔板,立柱间设置0.2m 宽的横隔板。

目录

序号
图名
张数
图号
0
设计说明
6

1
全桥工程数量表
1
ⅢD.S4-4-28-01
2
桥位平面图
1
ⅢD.S4-4-28-02
3
桥型布置图
1
ⅢD.S4-4-28-03
4
主要施工程序示意图
2
ⅢD.S4-4-28-04
5
劲性骨架总体布置图
1
ⅢD.S4-4-28-05
6
劲性骨架一般节段构造图
3
ⅢD.S4-4-28-06
7
骨架钢管节段接头大样图
1
ⅢD.S4-4-28-07
8
拱座预埋钢管构造图
1
ⅢD.S4-4-28-08
9
骨架压浆孔、排气孔大样图
1
ⅢD.S4-4-28-09
10
上部一般构造图
2
ⅢD.S4-4-28-10
11
拱圈钢筋布置图
3
ⅢD.S4-4-28-11
12
拱上排架及盖梁构造图
1
ⅢD.S4-4-28-12
13
盖梁钢筋布置图
1
ⅢD.S4-4-28-13
14
立柱钢筋布置图
2
ⅢD.S4-4-28-14
15
B类排架钢筋布置图
2
ⅢD.S4-4-28-15
16
桥台一般构造图
1
ⅢD.S4-4-28-16
17
台帽及挡块钢筋构造图
1
ⅢD.S4-4-28-17
18
拱座一般构造图
2
ⅢD.S4-4-28-18
19
拱座钢筋构造图
3
ⅢD.S4-4-28-19
20
支撑垫石构造及钢筋布置图
1
ⅢD.S4-4-28-20
21
10m空心板梁标准横断面图
1
ⅢD.S4-4-28-21
22
13m空心板梁标准横断面图
1
ⅢD.S4-4-28-22
23
施工加载程序图
1
ⅢD.S4-4-28-23
24
挂网喷砼防护设计图
1
ⅢD.S4-4-28-24
25
防护工程构造图
1
ⅢD.S4-4-28-25
26
桥面排水布置图
1
ⅢD.S4-4-28-26

PDF格式


清江河大桥90m劲性骨架混凝土无铰拱.pdf

8.56 MB, 阅读权限: 50, 下载次数: 7

售价: 50 元堡币  [记录]

精彩评论倒序浏览

1.5万查看23评论

凌乱曦曦曦... 发表于 2018-7-3 09:25:40
volaovic 发表于 2018-6-28 15:13
兄台,给发一个吧,邮箱47017419@qq.com

大哥,能否给我发一个,邮箱979886011@qq.com
举报 回复
volaovic 发表于 2018-6-28 15:13:45
果粒多 发表于 2018-6-22 00:27
我有pdf的, 二院的东西让东风败得差不多了

兄台,给发一个吧,邮箱47017419@qq.com

点评

大哥,能否给我发一个,邮箱  详情 回复 发表于 2018-7-3 09:25
举报 回复
bridge8888 发表于 2018-4-27 09:46:58
你搞这么高的权限,也就vip和版主能看了,还不如不发
举报 回复
volaovic 发表于 2018-4-27 08:46:13
资料虽好,但是这个价格也太离谱了
举报 回复
xcmdos 发表于 2018-4-27 13:18:32
这类我觉得也没有必要发
举报 回复
nkdjgxyzy 发表于 2018-4-28 18:32:59
权限和价格都太高了,失去了交流的意义
举报 回复
boboyhb 发表于 2018-5-5 11:47:52
采用劲性骨架拱跨度偏小。
举报 回复
心水清明... 发表于 2018-5-5 14:32:02
无语,设置这么高的权限?!
举报 回复
wacikaile 发表于 2018-5-17 11:37:35
咋这么贵呀~~不下了~~楼主想钱想多了~
举报 回复
瘸腿袋鼠... 发表于 2018-5-20 19:19:46
太贵了,虽然看得到,但是太贵
举报 回复
等有缘的人... 发表于 2018-5-21 19:42:12
太贵了点啊 降低点啊
举报 回复
xionlan 发表于 2018-5-23 09:39:41
你定的币也太高了点了呢
举报 回复
xiniutongx... 发表于 2018-5-23 10:05:30
90米 就骨架外包  只能说真有钱
举报 回复
老猫 发表于 2018-5-24 21:51:54
实在太贵了,买不起
举报 回复
等有缘的人... 发表于 2018-6-14 07:12:55
太贵了 降低一点价格啊
举报 回复
wtop 发表于 2018-6-18 15:56:40
资料虽好,这个价格太贵了
