【毕业设计】钢桁架桥+组合结构求助

mrcoyote 发表于 2017-4-4 09:42:45 | 显示全部楼层 | 阅读模式
大四学生,在做毕业设计。
任务大致情况:下承式钢桁架桥,总跨55m,5m一联,共12根横梁,横梁上设置剪力键与混凝土桥面板相接。
导师说在横梁计算的时候,桥面板与横梁作为组合结构验算,分别计算横向与纵向。
目前存在两个问题:
1.对于横向,是否可以将端横梁和中横梁分别单独拿出,作为支承在下弦杆上的简支梁来考虑,并且忽略混凝土桥面板之间的联系。
2.对于纵向,如果用联合截面建模,该如何将联合截面的桥面板之间联系起来?

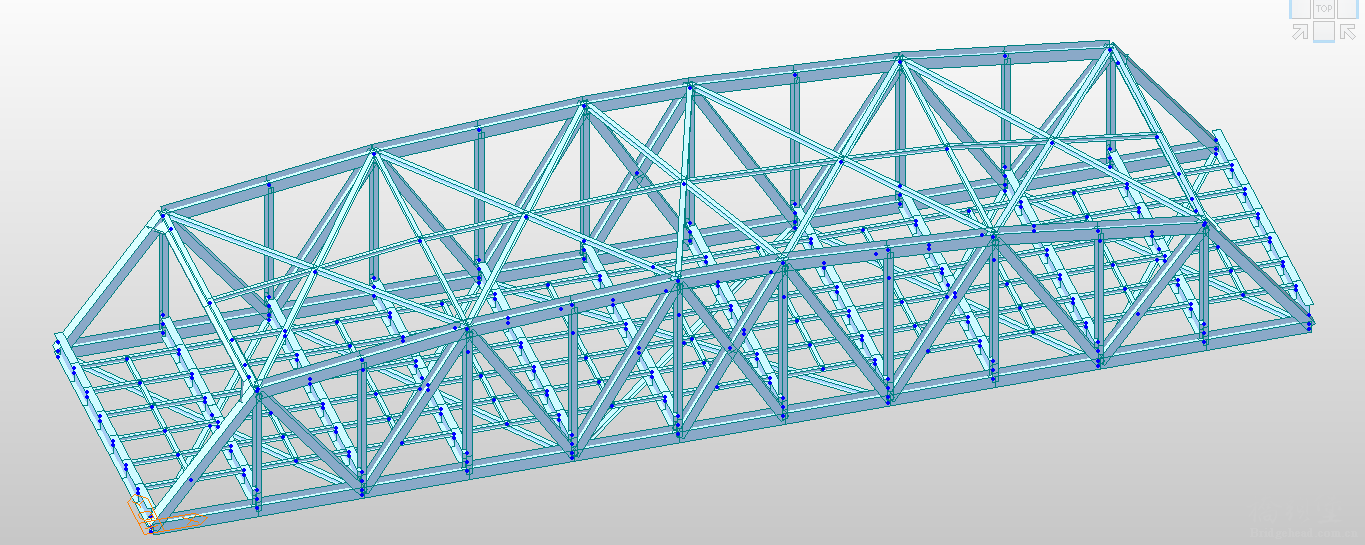

桁架模型图:

桁架模型

桁架模型
精彩评论倒序浏览

3633查看2评论

mrcoyote 发表于 2017-4-4 09:45:35

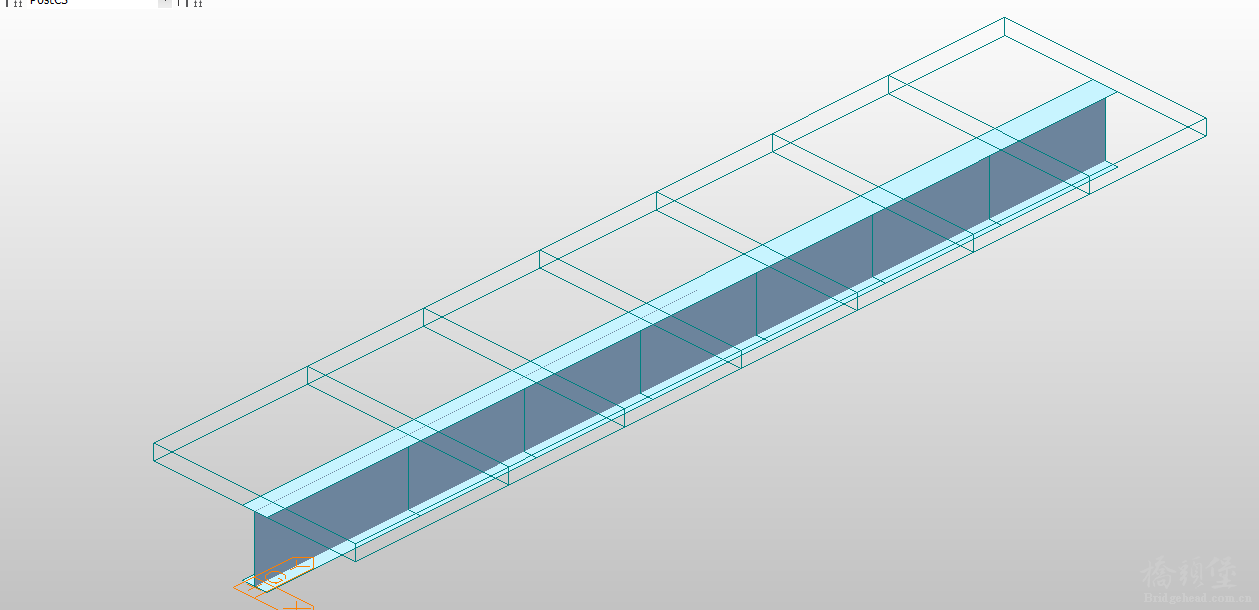

先谢过各位前辈。第二幅图是中横梁模型图。
