迈达斯应力提取问题

应力提取只有四个角上的应力值，怎么算的其他位置的应力值

在建截面的时候有个Z1、Z2、Z3的标识，这个就是要验算截面的地方

截面应力设置，跟钢筋输入类似的功能，你可以事先定义需要考察应力的位置。

dingling320 发表于 2015-11-18 09:31
截面应力设置，跟钢筋输入类似的功能，你可以事先定义需要考察应力的位置。

怎么定义呢 我是初学者   一个截面四个角  这个截面其他位置的怎么定义出来

还有一个问题，怎么反推验证施工阶段提取出预拱度的正确性呢

dingling320 发表于 2015-11-18 09:31
截面应力设置，跟钢筋输入类似的功能，你可以事先定义需要考察应力的位置。

还有一个问题，怎么反推验证施工阶段模拟出来的预拱度值正确性？

预拱度就是最后一个施工阶段的挠度值的反向值，要检验正确与否需要看你施工阶段计算是否正确。

dingling320 发表于 2015-11-18 09:31
截面应力设置，跟钢筋输入类似的功能，你可以事先定义需要考察应力的位置。

你有桥梁倒装计算模型吗  我正装后，  把施工阶段倒序添加，计算提出出现  无单元

tianjia0610 发表于 2016-2-25 14:53
你有桥梁倒装计算模型吗  我正装后，  把施工阶段倒序添加，计算提出出现  无单元

没有相关模型，模型传上来，可以帮你看看

dingling320 发表于 2016-2-26 09:08
没有相关模型，模型传上来，可以帮你看看

谢谢你，我搞了好几天了，施工阶段倒装

倒装分析应该是一种概念吧，如果用这个软件从头算到尾应该不行(主要是活载没法考虑)。

软件默认的最终阶段是 “桥墩”，而你定义的这个阶段是没有单元的，所以会提醒这个问题。

而这个阶段也就是成桥阶段，那么活载怎么办？？

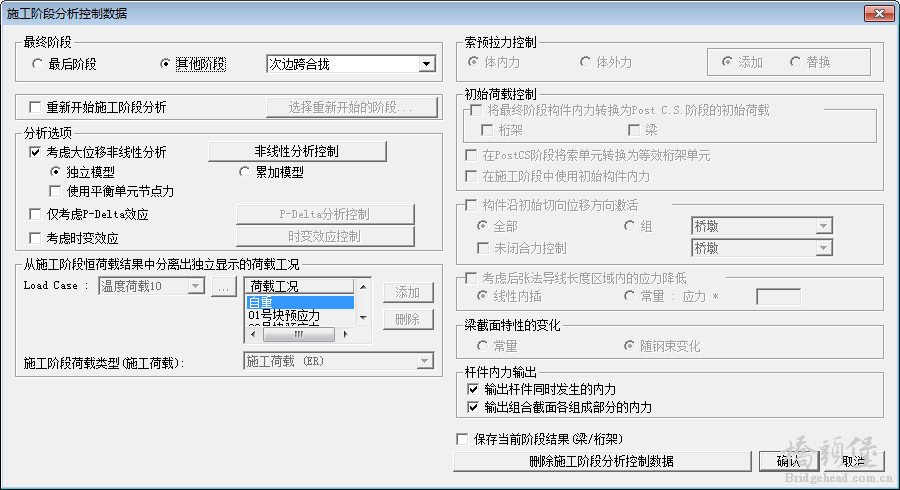

截图所示，你可以试着把最终阶段进行调整，随便调到哪个中间阶段（最好是某个悬浇阶段），可以发现POSTCS阶段是你指定的最终阶段，那个阶段不能够施加活载。

所以，我建议你把最终阶段调整到“0号块”，或者把“桥墩”这个阶段删除，合并到“0号块”这个阶段；另外，活载可以删除，在最终阶段（也就是POSTCS阶段）桥型不完整，不能够考察活载。
