小弟初次做这种花瓶桥墩，请教大家怎么计算

xianli2020 · 发表于 2013-3-12 18:59:32

本帖最后由 xianli2020 于 2013-3-12 19:03 编辑

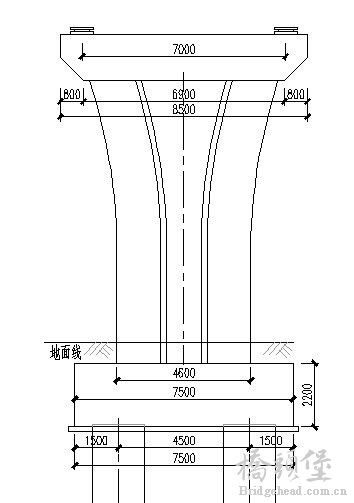

由于桥梁为弯桥，支座间距采用7.0m，桥梁宽度11.5m，想采用梁格进行计算，盖梁部分单元按照梁来模拟，花瓶柱子部分采用柱子竖向单元模拟，但是计算模型不对，想请教大家怎么计算了

对了，柱子中间只是刻了一个凹槽，实际是都是实心的，桥墩厚度1.8m，计算盖梁和曲线段柱顶部分截面大家都是怎么处理的喔

xianli2020 · 发表于 2015-8-19 09:05:46

panda1 发表于 2015-8-19 08:582 w* i$ w0 a; d! s3 F. r. D
这个盖梁受力应该没啥可算的，只要交界面抗冲切没问题就可以了。

对，已经很大了，一看都是很协调的，没得啥子问题了。征求意见稿也有这种盖梁的算法

小鱼儿小鱼... · 发表于 2017-5-18 11:34:14

楼主你好：请问你现在还有这个计算模型吗？我现在也正在做这个，特别急需你的指点，我的扣扣1337486840.请你加一下谢谢你！

xianli2020 · 发表于 2015-8-18 12:21:08

lyxhnu 发表于 2015-8-16 22:05" }$ [4 B, s& j1 M1 Z3 ^. c2 I% _' ]
可以看做拉压杆来计算

新规范有公式啊，按照那个来搞就是了

hstzyl · 发表于 2013-3-13 13:41:24

手算深受弯，软件用实体来计算

xianli2020 · 发表于 2013-3-13 17:43:45

没有什么比较简便的方法吗，必须要用实体来模拟吗？

xianli2020 · 发表于 2013-3-13 17:44:22

hstzyl 发表于 2013-3-13 13:41

4 J6 @% ]4 o: L5 ]8 c
登录/注册后可看大图
4 z) n. h, D2 j6 Y
手算深受弯，软件用实体来计算

没有什么比较简便的方法吗，必须要用实体来模拟吗？

zgfree · 发表于 2013-3-13 19:51:38

得用snsysy实体做了，其他的怕是不行

xianli2020 · 发表于 2013-3-13 20:16:28

zgfree 发表于 2013-3-13 19:51
0 x5 ~' ?) A) I" E1 E9 j8 ]9 S. K

登录/注册后可看大图
# E1 @: j4 U9 H+ n/ B* Y( N
得用snsysy实体做了，其他的怕是不行

这么复杂？设计的时间短，肯定不可能去做实体分析了

liushui · 发表于 2013-3-14 12:19:32

感觉这种形式很奇怪，桥面就比桥墩宽一点点，这也太保守了吧

xianli2020 · 发表于 2013-3-14 19:16:40

liushui 发表于 2013-3-14 12:19

) p. A1 J# G% c: F1 R
登录/注册后可看大图

" L1 r& F5 B. z1 z3 [感觉这种形式很奇怪，桥面就比桥墩宽一点点，这也太保守了吧

那不是桥面，我没画主梁出来，这是桥墩顶上的盖梁。

liushui · 发表于 2013-3-14 23:19:44

xianli2020 发表于 2013-3-14 19:16
9 \! I, @* r/ N! I$ g% p

登录/注册后可看大图
# ?* R' x7 \& ~9 ]1 n9 T, J
那不是桥面，我没画主梁出来，这是桥墩顶上的盖梁。

看走眼了，呵呵上面还有支座，当时怎么会看成主梁，晕！不好意思啊

yulong爱 · 发表于 2013-3-15 09:01:47

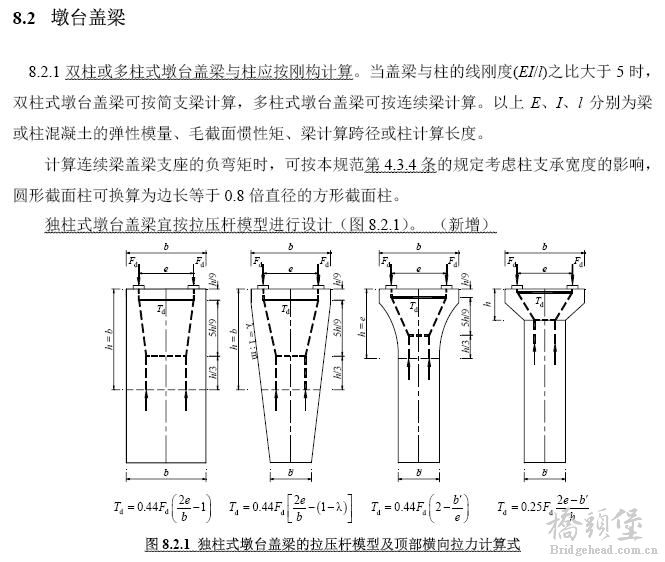

新规范的讨论稿中有这种桥墩盖梁的计算，可以在网上下载规范，参考计算下。附上截图一张

yulong爱 · 发表于 2013-3-15 09:02:46

这是截图，上一条回复按错“回复”键了

xianli2020 · 发表于 2013-3-15 12:13:16

yulong爱发表于 2013-3-15 09:02

! m% m2 W/ m0 l( X$ C
登录/注册后可看大图

9 [& M4 T# k) a' y这是截图，上一条回复按错“回复”键了

谢谢兄弟，厉害！虽然也有征求意见稿，但是还没怎么研读，谢谢！

zsqss · 发表于 2013-4-2 19:40:14

楼主，算的怎么样了，把算的成果贴出来给大家参考参考撒

小丑鱼 · 发表于 2013-4-3 21:32:39

建议还是用实体做一边，用MIDAS就可以，不用非ANSYS。但一般来讲，这种桥墩的问题都不大。

wyouc2000 · 发表于 2015-8-7 17:15:36

收藏了，感谢分享。
