连续梁模型预应力钢束问题，求解答！

thanksy · 发表于 2012-6-18 00:02:50

之前我发了一个名为《连续梁模型预应力二次矩问题，求大神解答~~~~~~！！》的帖子，但苦于模型里很多没有用的文件没有删掉导致文件过大，而无法上传，没想到桥头堡兄弟们很给力，很热情，非常感谢。
鉴于上面那个帖子已经发了好多天了，由于没有传模型，现在已经没几个人在看了，此次附上模型再发一次，希望斑竹别把这个帖子删了，把以前那个删掉好好了，谢谢！！
下面正题:
我这个桥是31m+55m+31m的连续箱梁，单箱双室。桥宽18.05m。
我跟我同事同时建了两个模型，DR1为同事所建，用快速编辑器建模。DR2为我所建，用通用截面拟合用具建模。两个模型除了单元编号稍有不同外，其他完全一样，包括节点坐标、钢束信息完全一致。是用桥博建的，有点不厚道的发到这儿了~~

查看承载能力组合1下的弯矩时，出现问题：
若总体输入中极限组合不计二次矩，则两个模型承载能力组合1下弯矩基本吻合，相差很小。
但是如果总体输入中选择极限组合计二次矩，则我同事所建模型DR1承载能力组合1下弯矩与我所建模型DR2弯矩相差很大。
为排除悬臂法施工阶段干扰，我模型已改为一次成桥。

找不到原因，应该是计二次矩时弯矩内包含预应力引起的二次矩，导致两个模型弯矩出现不同，但是找不到为什么弯矩不同的原因。求大神解答！
万分感谢~~！！！！

seulqs · 发表于 2012-6-18 10:20:59

本帖最后由 seulqs 于 2012-6-18 10:25 编辑

先说句题外话，桥博模型文件传递，只需要原模型文件就行。结果文件可以删掉。
再者，即使模型大于5MB，也可以分卷压缩，使每个分文件小于规定大小。
我原本你知道这些常识，没想到啊，纠结了好几天，才上传上来。
前两天我给你的建议，似乎你并不感冒。处于好奇，下载你的模型。
把我简单的看法说几点：
1.总体信息：砼方量1.71/e3  1.7e3  钢绞线65.8/66.1;可见预应力有区别。
2.再看张拉预应力完后（第二阶段结束），预应力单项（第一个墩顶位置）弯矩：9.84e4/1.02e5.
3.问题基本就在预应力上了。导出预应力，做成块在一个文件比对后发现钢束26有差别。
一个数据文件：15.000       -1.700       0.000       0       0
18.359       -0.800       10.000       0       0
36.641       -0.800       10.000       0       0
40.000       -1.700       0.000       0       0

18.000       -1.800       0.000       0       0
21.135       -0.960       10.000       0       0
33.865       -0.960       10.000       0       0
37.000       -1.800       0.000       0       0

s2模型中26 27钢束重合。
暂时发现这些问题，耗时5分钟。我不是在自夸，只是告诉一个道理，建议要好好琢磨，别拿别人的辛苦回帖当耳旁风。
等你好消息。

thanksy · 发表于 2012-6-18 11:14:50

seulqs 发表于 2012-6-18 10:20

登录/注册后可看大图

先说句题外话，桥博模型文件传递，只需要原模型文件就行。结果文件可以删掉。
再者，即使模型大于5MB，也可 ...

首先非常感谢你的回复，耽误宝贵的时间帮我看模型。
本人菜鸟一个，见笑了哈。
对于您上次提的意见我仔细的考虑过的，我也像您一样把所有钢束都导入出来对比过完全一样，这次有一根钢束不一样，是因为我又重新输入了一次钢束，出了些错误，非常抱歉！
我把那根钢束改过来了，对结果影响很小，帖子中叙述问题依然存在。模型我再传一下。
再次感谢seulqs兄的热情帮助！

thanksy · 发表于 2012-6-18 11:20:38

由于seulqs兄的大力帮助，发现一楼我传的模型中DR1有一根钢束不对，我已修改，但是结果变化很小，帖子中叙述的问题仍然存在，这个问题我已经琢磨好多天了，实在是找不出问题，才向广大兄弟求助，望高手们不吝赐教！

thanksy · 发表于 2012-6-18 11:21:57

thanksy 发表于 2012-6-18 11:20

登录/注册后可看大图

由于seulqs兄的大力帮助，发现一楼我传的模型中DR1有一根钢束不对，我已修改，但是结果变化很小，帖子中叙述 ...

有一根钢束不一致的问题，已经修改。再传一次模型！谢谢。

seulqs · 发表于 2012-6-18 11:49:26

基本组合下，第一个墩顶负弯矩-1.364e5/-1.359e5=1.004
这是我对的结果，没什么问题。

thanksy · 发表于 2012-6-18 12:20:18

seulqs 发表于 2012-6-18 11:49

登录/注册后可看大图

基本组合下，第一个墩顶负弯矩-1.364e5/-1.359e5=1.004
这是我对的结果，没什么问题。

有劳seulqs兄了~~~！灰常感谢~~
上面的结果我对的还是不一样啊~~~
总体信息输入中我选择极限组合计预二次矩。

seulqs · 发表于 2012-6-18 14:43:14

奇了怪了，你用图形输出的，对的是一个位置吗？
两个模型的节点不完全一致。NEWS这个模型中第一个支点负弯矩最大值为-2.41e5（24节点）.
S2这个模型中第一个支点负弯矩最大值为-2.41e5（23节点）。
你对错节点了吧。难道用不同电脑还能算出不同的值？
那就是软件本身的问题了。

thanksy · 发表于 2012-6-18 18:59:18

seulqs 发表于 2012-6-18 14:43

登录/注册后可看大图

奇了怪了，你用图形输出的，对的是一个位置吗？
两个模型的节点不完全一致。NEWS这个模型中第一个支点负弯 ...

模型只是节点号略有不同，长度和坐标都是一样的。
真是奇怪我在我同事电脑上运行了一下，还是一样的结果。

seulqs · 发表于 2012-6-18 21:01:25

本帖最后由 seulqs 于 2012-6-18 21:09 编辑

那只能有两个解释：你的盗版问题或者盗版模型在我这运行有问题。
换个方法输出结果，文本输出或者【数据】-【使用阶段结果】.

thanksy · 发表于 2012-6-19 00:54:31

seulqs 发表于 2012-6-18 21:01

登录/注册后可看大图

那只能有两个解释：你的盗版问题或者盗版模型在我这运行有问题。
换个方法输出结果，文本输出或者【数据】 ...

   这个问题貌似找到答案了，应该是盗版的问题。非常感谢seulqs兄大力帮助，这个问题纠结了很长时间，一直没有找到症结所在，请教过好多人都没找到答案，多谢seulqs兄耐心持续的给予帮助，才使问题得以解决。

   这个是初步设计的模型，改正后初步设计的承载能力是不够的，问题还是比较严重，多谢斧正！！

   对于DR2，我计算的结果跟您计算的结果基本一致，我算的是-2.45e5（24节点），正版软件是-2.41e5（24节点），两者还是略有差别，支持正版很重要啊（总体输入中选择极限组合计二次矩，采用的是我4楼传的模型）。

   问题在于DR1，总体输入中选择极限组合计二次矩时，23号节点我算出来是-2.11e5（23节点），跟正版算出来的-2.41e5差别还是挺大。

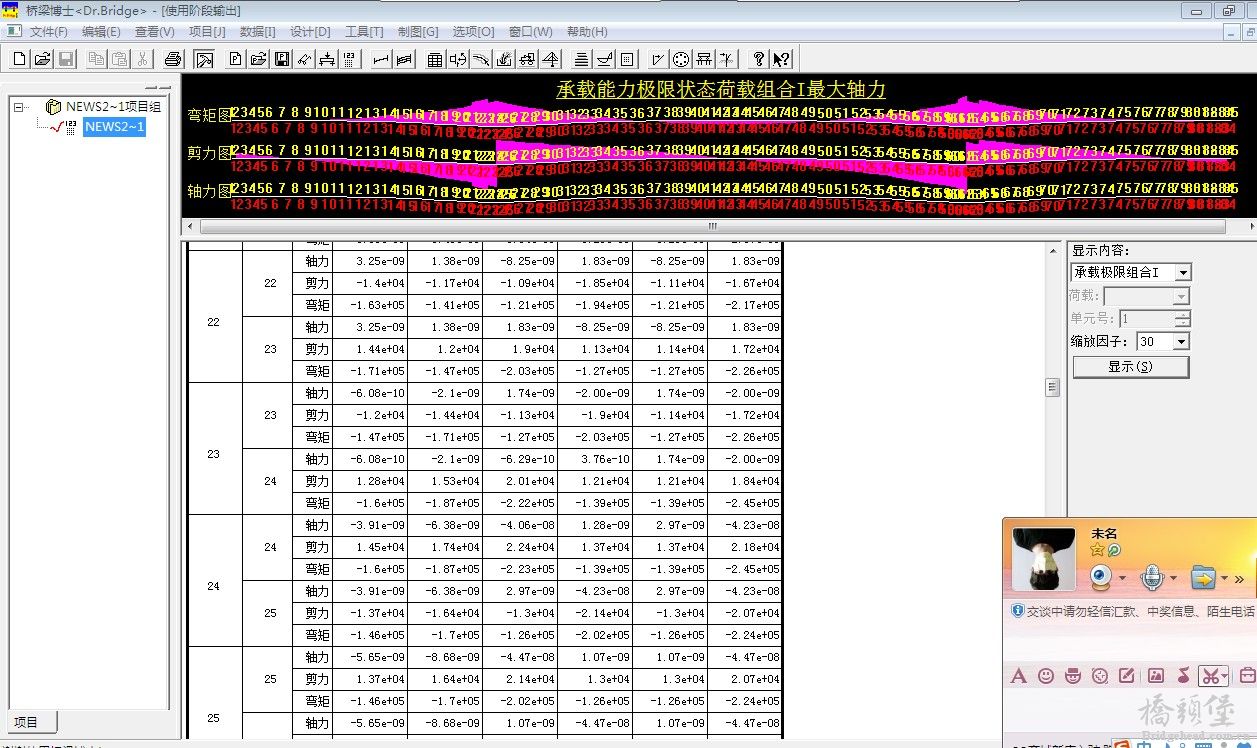

下面附上照片。另再麻烦seulqs兄帮我传一个DR1中跨跨中41号节点的弯矩。我再对比一下，麻烦了，谢谢。
