112m系杆拱计算结果和桥博偏差很大，求助

tjsxf · 发表于 2012-6-1 18:55:52

本人刚学习MIDAS，做了一个112m系杆拱桥的模型，计算结果应力富裕很大，与桥博计算结果偏差很大，找来找去没找到问题，麻烦大家帮一下忙，帮我看看模型哪有问题，非常感谢！MIDAS版本是2010，比较急

112m系杆拱.rar (84.26 KB, 下载次数: 65)

tjsxf · 发表于 2012-6-1 21:28:47

麻烦大家了，我以前没弄过系杆拱的模型，找了好久也不知道哪边有问题

tjsxf · 发表于 2012-6-2 10:35:41

系杆最大最小的应力大小差不多，富裕很大

tjsxf · 发表于 2012-6-2 14:19:25

我检查了一下，把车道荷载加大加小对结果没有影响，估计是活载哪边有问题，有没有哪位查出模型问题呀，急死我了

独自等待... · 发表于 2012-6-2 18:55:12

车道荷载加大加小对结果没有影响，那就是活载分析选项没勾选计算应力

tjsxf · 发表于 2012-6-2 20:11:53

本帖最后由 tjsxf 于 2012-6-2 20:54 编辑

我看了一下，有选计算应力。也不知道哪出错了。麻烦帮我检查下模型，比较着急，研究了好久了

jerry_shen... · 发表于 2012-6-3 12:42:37

楼主，我学习了一下你建的模型。

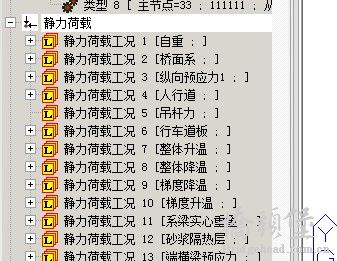

你的吊杆是预应力钢束，可是我没看见你的吊杆力呀。那个荷载工况下面没有东西。下面有截图。

而且你的吊杆截面是81mm的圆截面，我不知道你这个是怎么得来的。

我认为，吊杆的钢管主要起着保护吊杆免受环境侵蚀的作用吧。建模的时候是不是可以不用考虑。

tjsxf · 发表于 2012-6-3 15:23:57

jerry_sheng 发表于 2012-6-3 12:42

登录/注册后可看大图

楼主，我学习了一下你建的模型。
你的吊杆是预应力钢束，可是我没看见你的吊杆力呀。那个荷载工况下面没有 ...

感谢您的关心，吊杆力重新修改了一下，用预应力里面的初拉力模拟的，对于钢管，两端已经释放约束，交接，不传递弯矩，但是计算结果还是这样，唉！重新上传模型，希望有谁能帮我解决这个问题

112m.rar (84.46 KB, 下载次数: 67)

huchua · 发表于 2012-6-4 09:18:42

吊杆应该用桁架单元

lzlrz2001 · 发表于 2012-6-4 10:30:57

吊杆用桁架单元，用初拉力模拟吊杆力。

tjsxf · 发表于 2012-6-4 12:03:50

lzlrz2001 发表于 2012-6-4 10:30

登录/注册后可看大图

吊杆用桁架单元，用初拉力模拟吊杆力。

我是这么做的，只是吊杆拉索和钢管分开了

旭日东升... · 发表于 2012-6-4 14:04:16

tjsxf 发表于 2012-6-4 12:03

登录/注册后可看大图

我是这么做的，只是吊杆拉索和钢管分开了

两套软件系统，计算结果不一样，这就值得怀疑了。平常我们用分析的方法来论证哪个计算靠谱，用到手工粗略复核。其实用手工宏观地分析一下也不是很难，你还是做做吧，毕竟是做设计啊。

huchua · 发表于 2012-6-4 15:57:04

好像模型中没看到桁架单元

越哥哥 · 发表于 2017-8-5 11:06:30

吊杆可以用索单元啊只要他受了力就行
