不对称的斜腹板箱梁ANSYS网分？

zuibest · 发表于 2011-4-14 15:25:08

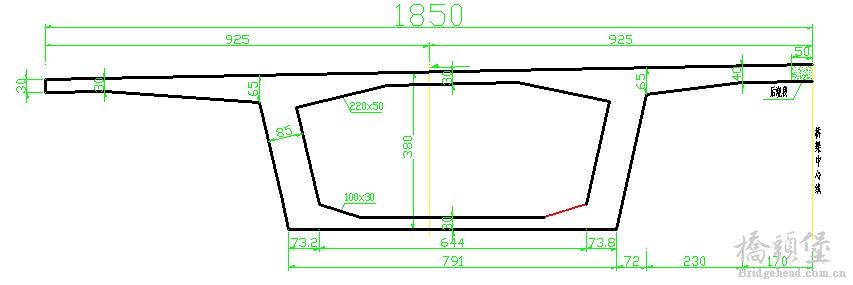

不对称的斜腹板箱梁ANSYS网分？

zuibest · 发表于 2011-4-14 15:26:25

向各位高手请教有什么好的办法使得网格好看些！

y499012292 · 发表于 2011-4-22 10:28:50

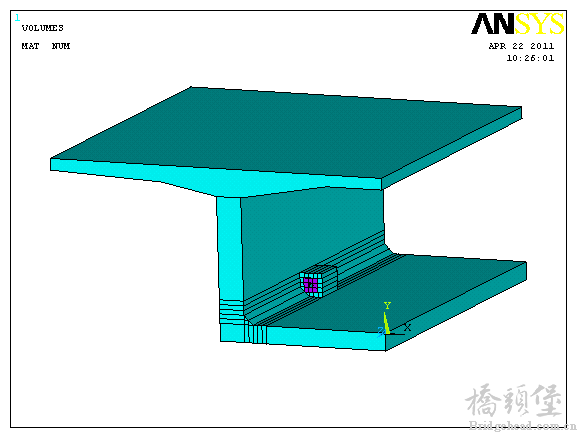

用刀切，布尔操作里有，你采用坐标系切的方式应该很好了，这个图我做过，我发的图是体外预应力锚固结构的，可以做为参考。

y499012292 · 发表于 2011-4-22 10:31:16

网格的划分采用线划分或等比例划分效果较好。

zuibest · 发表于 2011-4-28 13:55:02

回复 y499012292 的帖子

非常谢谢啊！哈哈

hello_c · 发表于 2011-5-24 11:12:23

用Lesize控制的时候，效果也会很不错。

xtddpla · 发表于 2011-5-28 11:02:51

本人建议采用建立area的方式，然后用lesize指定划分数目，也就是将箱梁截面划分成多个面，然后用四边形的映射网格划分，比较均匀，

zuibest · 发表于 2011-5-29 21:23:43

hello_c 发表于 2011-5-24 11:12

登录/注册后可看大图

用Lesize控制的时候，效果也会很不错。

感谢感谢您的回答！
