[拱式桥] 杭州九堡大桥主桥施工图图纸(精华)

    [复制链接]
yshanhong 发表于 2010-10-3 10:49:59 | 显示全部楼层 |阅读模式
  • 拱桥类型 : 下承式
  • 跨径范围 : 200~300
  • 功能属性 : 市政
  • 施工工艺: 顶推拖拉
  • 材料类型 :
  • 图纸分类: 施工图
  • 文件类型: dwg
  • 信息详情

    马上注册,结识更多同行,享用更多资源!

    您需要 登录 才可以下载或查看,没有帐号?注册

    x
    杭州九堡大桥施工图

    杭州九堡大桥主桥第一、二、三、四、五、六分册施工图






    杭州九堡大桥施工图图纸.part2.rar

    4.25 MB, 下载次数: 427

    售价: 10 元堡币  [记录]

    杭州九堡大桥施工图图纸.part3.rar

    4.25 MB, 下载次数: 947

    售价: 10 元堡币  [记录]

    杭州九堡大桥施工图图纸.part4.rar

    4.25 MB, 下载次数: 402

    售价: 10 元堡币  [记录]

    杭州九堡大桥施工图图纸.part5.rar

    4.25 MB, 下载次数: 600

    售价: 10 元堡币  [记录]

    杭州九堡大桥施工图图纸.part6.rar

    2.51 MB, 下载次数: 266

    售价: 10 元堡币  [记录]

    杭州九堡大桥施工图图纸.part1.rar

    4.25 MB, 下载次数: 1137

    售价: 10 元堡币  [记录]

    精彩评论18

    zhangwei710420 发表于 2010-11-28 19:55:12 | 显示全部楼层
    本帖最后由 zhangwei710420 于 2010-11-28 20:05 编辑

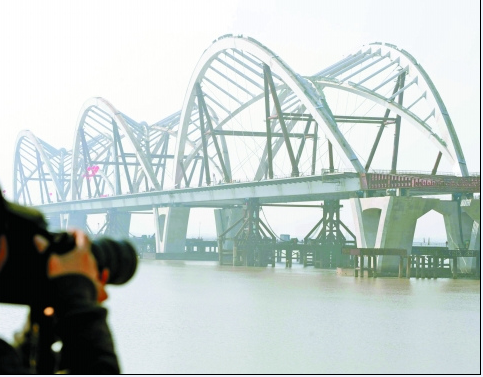

    九堡大桥三跨连拱的形状,从正面看如玉鸟之翼,又如三只玉蝴蝶。优美的造型、新颖的设计令世人瞩目,然而它包含的空间扭曲形状钢拱肋加工及拼装技术以及钢拱桥大悬臂多跨带拱整体顶推技术,对施工企业而言,却是巨大的技术压力。九堡大桥主桥为三跨210米拱梁组合结构体系,采用在陆上拼装,三跨主梁带拱整体顶推的先进工艺进行施工。拼装时采用高80m,宽60m,吊重120t超大龙门吊,先梁后拱逐跨拼装。一跨钢拱梁拼装完成后,在临时顶推墩和结构墩上布设顶推装置,安装前导梁,采用拖拉式顶推工艺将该孔钢拱梁顶推出拼装平台,继续下一跨拼装顶推。待三跨钢拱梁全部拼装完成后,安装后导梁,将三跨钢拱梁整体顶推至桥墩位置。就位后拆除前后导梁,接着进行引桥连续梁拼装顶推施工。

    参与人数 1堡币 +5 威望 +2 收起 理由
    redflag + 5 + 2 赞一个!

    查看全部评分总评分 : 堡币 +5 威望 +2

    吉尔伽美什 发表于 2018-3-19 12:32:13 | 显示全部楼层
    没有目录、没有下部、上部也不知道齐不齐!

    shekarry 发表于 2011-11-5 18:50:13 | 显示全部楼层
    pdf版的,降价了还这么贵,买不起

    桥博士 发表于 2012-11-11 17:59:07 | 显示全部楼层
    初步看了看,好像缺少图纸目录。

    lyb328001 发表于 2010-10-6 23:27:18 | 显示全部楼层
    是那座桥,什么规模,采用什么规范,请明示,以方便大家下载,谢谢

     楼主| yshanhong 发表于 2010-10-15 10:54:05 | 显示全部楼层
    本帖最后由 yshanhong 于 2010-10-15 11:05 编辑

    杭州九堡大桥施工图.part1.rar (4.25 MB, 下载次数: 433)
    心水清明 发表于 2010-10-15 20:12:14 | 显示全部楼层
    pdf版本的图纸还要卖这么贵,估计感兴趣的人不多。
    建议楼主降价!

    liuguoxing 发表于 2010-11-21 11:57:51 | 显示全部楼层
    我建议楼主先做一个介绍,最好有更详细的桥型图及图纸目录,大家一看就明白了,就不会出了10元什么都看不到,这样我想会更加受欢迎。

    wwtzk 发表于 2010-11-30 10:22:43 | 显示全部楼层
    九堡大桥主桥不是采用的拖拉式顶推工艺,而是首创的桥梁步履式整体顶推工艺,其行走部分为六方向千斤顶,每走一步为30cm(每次顶推),有空来参观噢!!

    guitar0072 发表于 2011-11-5 13:01:11 | 显示全部楼层
         杭州九堡大桥:主桥上部采用跨径布置为3X210米钢拱组合结构体系,主梁为等截面钢—混凝土结合梁结构;引桥上部结构采用大悬臂的组合箱梁结构,箱宽31.5米,悬臂超过8米,梁高4.5米,是国内最宽的单箱组合梁结构。
          采用“整体顶推施工工艺,在岸上利用拼装平台和龙门吊,将大桥的三个主拱整体拼装完成后,通过千斤顶平行推到江心。

    tmgc_c 发表于 2011-11-12 15:20:41 | 显示全部楼层
    楼主有九堡大桥引桥的图纸吗,我想想参考下该桥的引桥设计。

    cdhhp1984 发表于 2011-11-29 17:29:41 | 显示全部楼层
    还是PDF的 好贵,有没有不要的哦  CAD的话还可以考虑

    wwwwzzzz200610 发表于 2012-10-30 11:52:38 | 显示全部楼层
    我想要dwg格式的。求求求!!!

    huiyu 发表于 2012-11-12 21:03:21 | 显示全部楼层
    楼主把下部图纸也发下吧

    295276735 发表于 2012-11-12 22:19:27 | 显示全部楼层
    现在桥头堡下载东西,不管楼主是否收费,都要扣币,看样子是准备收钱了,伤不起啊
