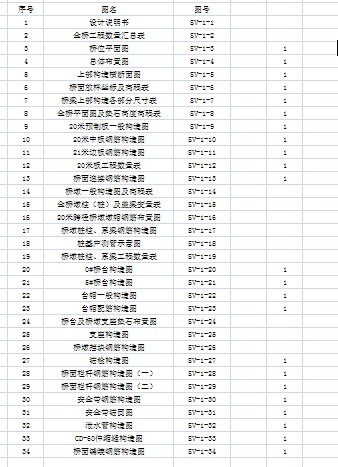

5x20预应力空心板桥全套施工图设计（东坡大桥）

anccoral · 发表于 2010-4-9 20:52:47

三、设计依据

1．交通部标准《公路工程技术标准》（JTG B01-2003）

2．交通部标准《公路桥涵设计通用规范》（JTG D60-2004）

3．交通部标准《公路钢筋混凝土及预应力混凝土桥涵设计规范》（JTG D62-2004）

4．交通部标准《公路桥涵地基与基础设计规范》（JTJ024-85）

5．交通部标准《公路圬工桥涵规范》（JTG D61-2005）

6．交通部标准《公路工程抗震设计规范》（JTJ044-89）

7．交通部标准《公路桥涵施工技术规范》（JTJ041-2000）

四、设计技术指标

1．设计荷载：公路-Ⅱ级

2．桥面净宽：净-6+2×0.5米安全带

3．设计地震烈度：7度，地震加速度值0.15g

五、主要材料

1．混凝土

预应力钢筋混凝土及桥面铺装混凝土均为C50；台帽挡块、台帽、桥台台身等混凝土均为C30；其余均为C25混凝土。

2．砌体

所有砌体均用M10水泥砂浆砌大于MU30块石镶面、M7.5水泥砂浆片石填心，所有勾缝（凸缝）用M15水泥砂浆,桥台基础采用C15片石砼。

3．钢筋

⑴、预应力钢绞线采用按美国国标ASTMA416—2003标准、270级高强度低松驰预应力钢绞线。公称直径φs15.24（7φ5）mm，公称面积140mm2，标准强度fpk = 1860MPa，弹性模量E = 1.95×105 MPa。

⑵、直径≥12MM用HRB335热轧螺纹钢筋；

直径＜12MM用R235热轧圆钢。

rainever · 发表于 2010-4-9 23:07:32

这个图是07年以前的吧,很多规范都是老的

桥隧小小兵... · 发表于 2010-8-12 00:06:18

怎么都要钱啊！！！！！！！

gxdxtmlq · 发表于 2011-4-12 06:53:54

很好，谢谢共享！！

yanqing110 · 发表于 2011-4-6 16:07:48

图纸质量相当一般！

weitao4871 · 发表于 2012-3-27 19:54:56

谢谢学一下构图方式
