桥博建模(变截面连续梁)

winterxiao 发表于 2006-8-6 08:42:14 | 显示全部楼层 | 阅读模式
最近在做个60+100+60的变截面连续梁,在用桥梁博士建模时遇到了点麻烦,0号块如何处理,可以简化吗?

评分

参与人数 1威望 +1 收起 理由
大桥 + 1

查看全部评分

精彩评论倒序浏览

1.4万查看11评论

大桥 发表于 2006-8-7 14:31:50
不是楼主是何意,能否能说详细点。0号块是可以简化为两个单元,在墩中心线处一分为二,注意施工过程中梁、墩固结只需墩中心线处与主梁节点固结,而不要三个节点全部都固结或铰结,否则计算会出错。不知道回答清楚了没有。
举报 回复
winterxiao 发表于 2006-8-9 09:56:16
谢谢大桥。明白了。
分块长度取4m可以不?
举报 回复
大桥 发表于 2006-8-9 12:56:48
不知道你的O号块有多少,一般不少于两块,其他梁段单元可按实际浇筑长度取
举报 回复
jitianxia 发表于 2006-8-10 10:13:43
几米就看你的0号块大小了,关键是要在墩轴线部位设置一个节点,否则你无法准确布置墩子。
举报 回复
ttangtt 发表于 2006-8-15 00:25:49
如果0号块有横隔板的话建议单独划出来,由于刚度较大将其特殊处理一下,
我才做了一个136+260+260+136的刚构,感觉比较好
举报 回复
ftyl 发表于 2006-8-15 10:53:56

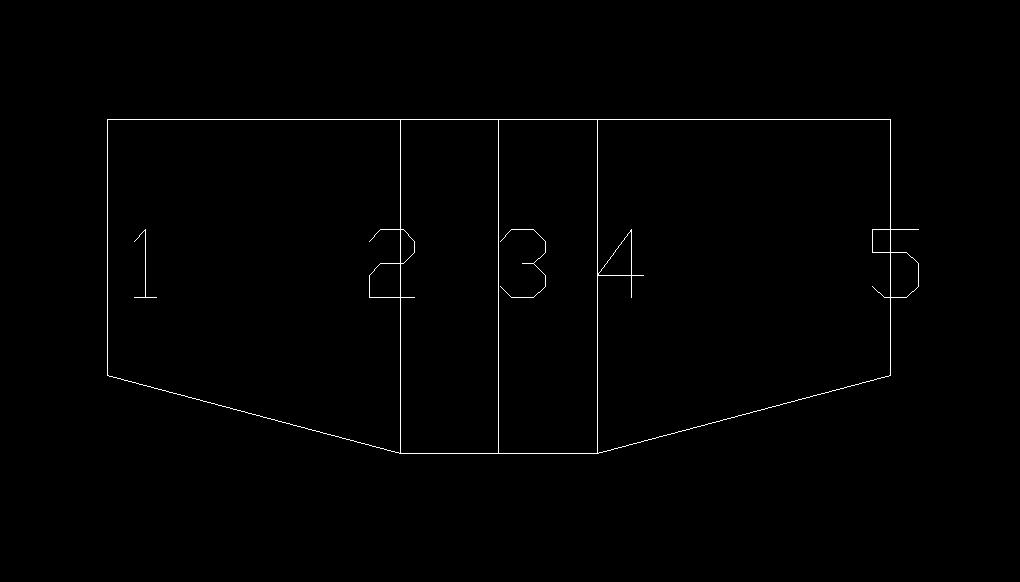

我们是这么处理的,如图,0号段划分为4个单元或者更多,主要是考虑连续梁是悬臂施工阶段要与墩固结,此处固结2、4节点,在中跨合拢时解除2、4节点的约束,对3节点施加约束,完成体系转换,当然,若是在初步设计的阶段,也可以按照大桥说的那种方法模拟,两者差别不大。:D

点评

学习了  发表于 2010-9-10 08:57
举报 回复
YXfeifei 发表于 2006-8-24 16:27:34
0号块哦最好把墩顶横隔梁表现出来,墩顶断面可以采用箱梁墩顶侧面的横隔梁截面,规范上有说明的,具体0号块的长度应该满足挂兰拼装施工要求,一般9~12m,这也是血的教训啊,兄弟做过一个6m长的0号块,拿去评审给骂的狗屁不是,不懂设计,结果所有箱梁设计图纸全部推倒重来,苦啊,

点评

hehe  发表于 2010-9-10 08:58
举报 回复
孙理珍 发表于 2010-9-13 17:48:04
各位楼上的朋友,已经说的挺详细的,但建模时还需要注意临时支撑的问题,这个跨度的桥梁施工一般还设有临时支撑,故建模时需在临时支撑位置处建立节点,在此设置相应的边界条件(一般为固结)。
举报 回复
Mclovin 发表于 2010-9-14 10:40:31
本帖最后由 Mclovin 于 2010-9-14 10:43 编辑

0#块一般来说不能只分为2个单元,因为一般支座处是需要设置横隔板的,换句话说变截面处尤其是突变处,如果要突出实际情况,需要设置节点。一般来说,6个单元,以支座中心线为中心,一边3个,对称,以左边为例,首先是靠近1#块的渐变单元,此单元一般来说底板厚、腹板厚以及梁高都在向悬臂端渐变,靠近支座中心线的显然是设置横隔板的地方,无需多说,位于中间的单元,某种意义上说,处于突变的阶段。这么大跨度的连续梁,一般采用悬臂施工,0#长度一般在8m以上,建议设置10m,或者再大点,但是也不宜过长,否则,对于0#块支架现浇有一定施工难度,因为现场主流的一对挂蓝(菱形)长一般9m或者以上,施工中,0#块如果跟一对挂蓝一样长,则会造成拼1#块时候挂蓝后锚点相互固结,此时准备浇注2#块之前,需要转移挂蓝时候就得拆开,再分别拼装,后锚,费工费时费力。如果0#块足够长,则可以独立挂蓝。
PS:这哥们跟我毕业设计做的一样的桥型、一样的跨度。
举报 回复
jaers 发表于 2010-9-10 08:59:51
学习了。16个字节!!!!!!!!!
举报 回复
kkxyz99 发表于 2019-7-19 21:25:33
多谢前辈分享,学习了
举报 回复
