由于有跨越铁路的要求,而且铁路与 桥梁设计中心线成较大的交角,并处于道路曲线段中,为保证桥下铁路中心线两侧的净距,全联跨径布置上行桥为40+40+50+30m、下行桥为28+42+50+40m,梁高采用2.0m。
预应力混凝土箱梁断面采用大悬臂直腹板断面型式。预应力箱梁两侧悬臂外侧为2.0m,内侧为1.97m。结构采用单箱三室。顶板厚度20cm,底板厚度20cm,腹板中间标准段为40cm,靠支撑处加厚段为60cm,混凝土标号采用C50。
纵向预应力结构采用Øs15.2、标准强度为1860Mpa的高强度低松弛预应力钢绞线及OVM锚固体系,控制应力为0.73Rby。

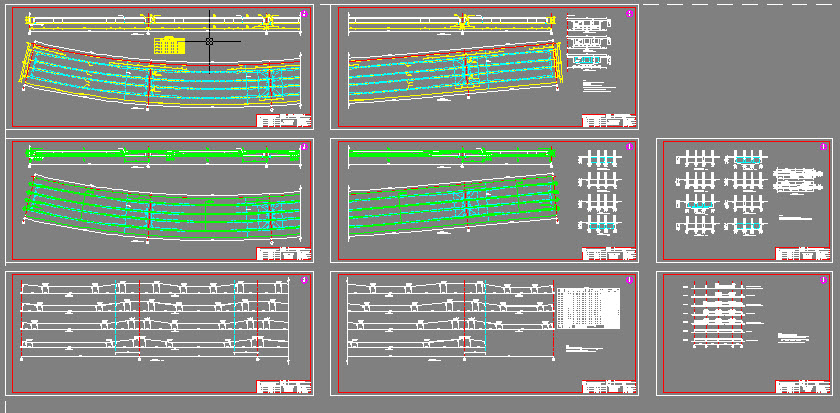

抓张图大家看看
图纸包括:
上行桥40+40+50+30m、下行桥28+42+50+40m连续箱梁的一般构造、预应力布束、普通钢筋布置以及横隔梁施工图。 |
