悬赏上传悬索桥施工图设计图纸

具体要求：
4 |5 c, U' K& @# L' z" y1.悬索桥施工图设计图纸
2.配截图和简要说明
# q8 H/ L* l; l/ k: p3.按新规范设计
/ ?$ N9 X0 t" X: Y4.跨径600m及以上
5.不要上传论坛已有的资料
1 Y% F0 M: b  w- l
7 I. U2 d2 q* w1 m" V: m[ 本帖最后由 Angel 于 2008-4-10 18:04 编辑 ]

我也期待中……

楼主的最后一条难办到啊，有时用搜索也不能解决这个问题吧~~~

我这有主跨1180悬索桥施工资料 怎么给你?

楼上的，你上传附件就可以了啊

8 e: d; n( O4 J7 l7 C5 p0 L

湘西矮寨大桥全长1073.65m，悬索桥的主跨1176m。

& K. t! I" n/ L8 Y

本合同段桩号为K14+000.00～ZK15+073.65（YK15+072.53），全长约1073.65m。主缆的孔跨布置为：242m+1176m+116m，主梁全长1000.5m；主桥横桥向设2%横坡，桥面系宽24.5m，钢桁加劲梁全宽27m。采用两根主索，主索垂跨比F/L=1/9.6，主索中心距为27m，采用平面索布置；全桥采用71对吊索，吊索标准间距为14.5m，端吊索的间距29m；主跨梁高（主桁中心线处）7.5m；主梁桥台处设竖向支座和横向抗风支座。

为避开吉首岸山体裂隙和危岩体对索塔的影响，同时也避开索塔与公路隧道的相互影响,吉首岸桥隧连接处土石方开挖量为313627方，吉首岸桥台开挖量为24542方，吉首岸的弃土堆位于K12+960。茶洞岸桥台开挖量为10672方，茶洞岸桥隧连接处土石方开挖计入07标段，茶洞岸的弃土堆位于K19+500。

主桥中央分隔带宽度为2m，吉首岸连接的矮寨Ⅲ号隧道的中央分隔带宽度为4.4m，茶洞岸连接的坡头隧道为分离式隧道；因此，在与隧道衔接的范围内，中央分隔带渐变过渡，主桥的硬路肩宽度相应压缩。

因地形和线路走向的原因，矮寨悬索桥位于0.80%的单向纵坡上。主桥总体设计中主缆的理论顶点受纵坡影响，茶洞岸比吉首岸高9.408m。采用此设计可降低吉首岸边跨主缆的水平倾角，同时茶洞岸的索塔高度和边跨主缆的布置更合理，全桥主缆受力更均匀。

楼主能给我传一份不，我做毕业设计参考一下，jktianld@163.com
# J8 g& n, d, n2 s灰常感谢。

楼主能给我传一份不，我做毕业设计参考一下，liuxingwang_168@163.com
6 R. @3 q* |5 W# z. k5 l1 U非常感谢。

文件应该不全吧，图纸编号不连续呀  。

悬索桥施工图悬索桥施工悬索桥施工图图悬索桥施工图悬索桥施工图

有，不过传了要着

22839950@qq.com
3 p/ L3 ]+ B% }7 @/ n
9 q, h2 `. B) v9 C* P0 a你们懂的

我有325米的悬索桥的施工图，不知道你要不要？

回复 wbqpyr 的帖子

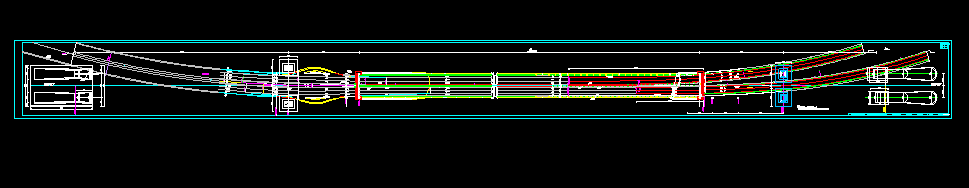

6 L8 b8 `' W7 @这是一个悬索桥的施工图，与大家共享

顶 wbqpyr,
) S$ i1 x9 E3 {9 K  I5 H' h好东东啊，
别人具然没看到。
