（有图说明）怎样把活载产生的Mymax和Mymin图组合在一起形成包络图呢？

LGCSSS 发表于 2020-4-11 15:43:28 | 显示全部楼层 | 阅读模式

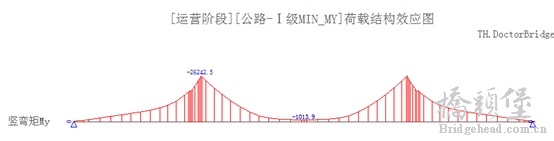

上面是桥博计算活载作用时输出的Mymax和Mymin结果，请问怎样把Mymax和Mymin放到一个图里，形成像下面这样的活载包络图呢？
