斜拉桥—孙辛桥(4×36m+6m+4×36m)
- 斜拉类型双塔斜拉
- 跨径100~200
- 功能公路桥
- 工法悬浇
- 材料砼
- 图别施工图
- 文件类型dwg
信息详情

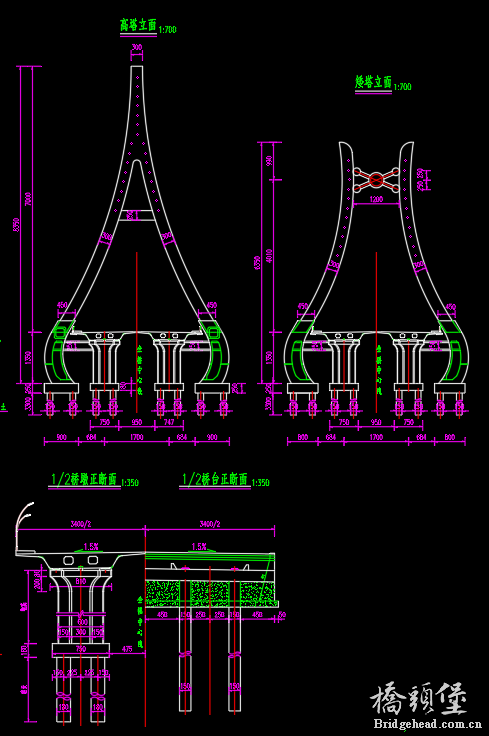

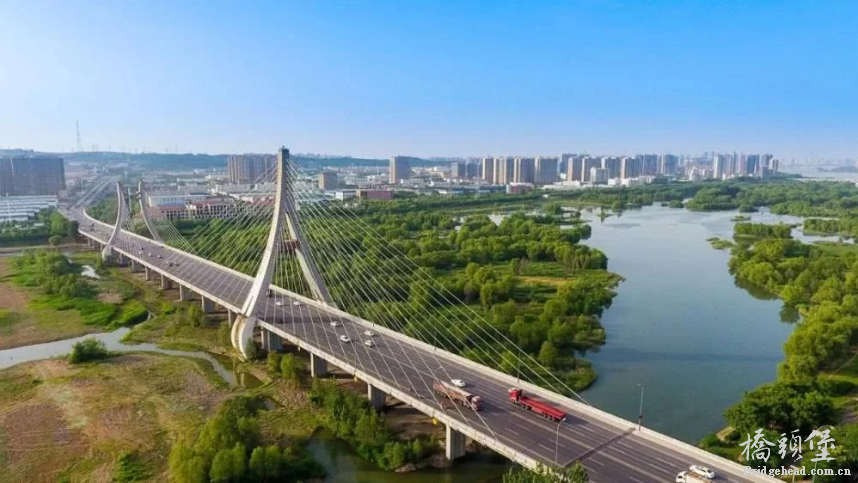

孙辛大桥桥梁全长为1256m,布跨如下:(10×36m)+(4×36m+6m+4×36m)+(6×36m)+(22m+4×36m+22m)+(5×36m)。其中跨越河面的桥跨段按双塔双索面斜拉桥美化构造进行设置,跨径布置为(147+255+108)m,全长510m。

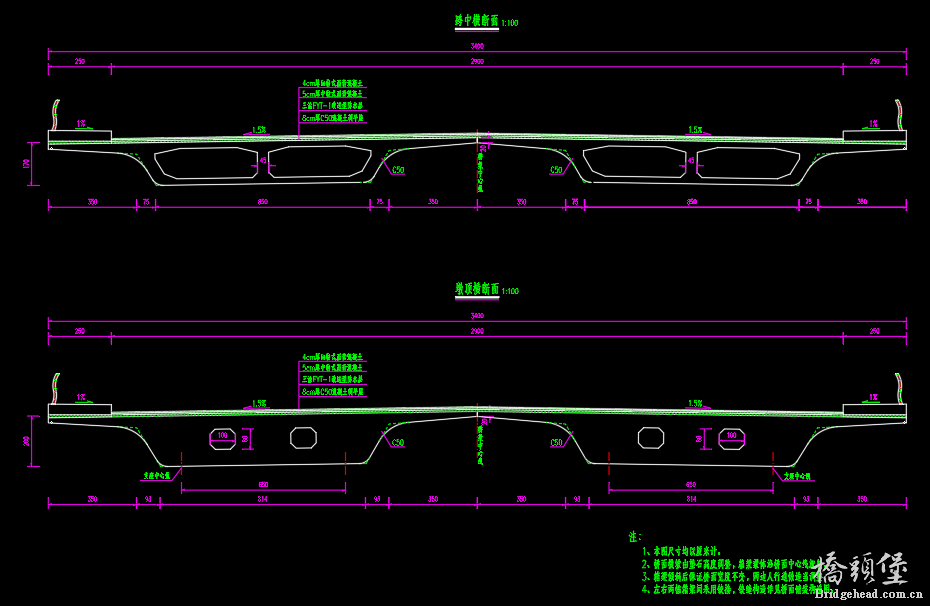

上部结构采用最大跨径36m的单箱双室连续梁结构,上下行分离,上下行桥设剪力铰,桥面做成整体式。单幅梁宽17.0m,墩顶梁高2.0m,跨中梁高1.7m。箱梁为斜腹板,翼缘板宽3.5m,顶底板厚度0.25m,采用C50混凝土。梁体采用单向预应力,即纵向布设预应力。在墩顶,考虑横向抗剪抗弯,设置了部分预应力。下部桥墩结构为钢筋混凝土花瓶型墙式墩,下设承台,承台下为钻孔灌注桩基础,桩径1.8m;桥台结构为双柱式台,钻孔灌注桩基础,桩径1.5m。
|
|
