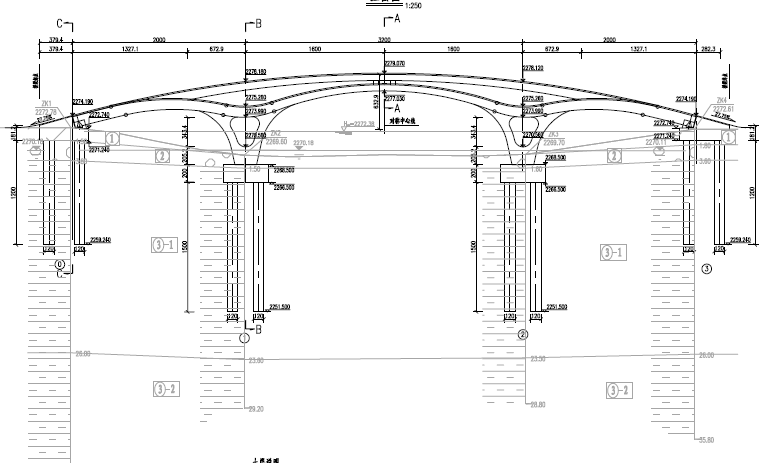

本工程桥梁总长79.6m,与文亭路及美丽水街平交时,需要进行局部道路改造,以满足通行要求。路面及桥面宽度均7m(上层桥为3.5m,下层桥为7m),下层桥横断面布置为: 0.23m(栏杆)+1.52m(人行道)+3.5m(上层桥)+1.52m(人行道)+0.23m(栏杆)=7m;上层桥横断面布置为: 0.2m(栏杆)+3.1m(人行道)+0.2m(栏杆)=3.5m。上层桥桥面纵坡大于12%时设置台阶,其余桥面最大纵坡不大于12%;下层桥在桥头处设置台阶。除桥墩顶部5m 范围内设横坡外,其余部位均不设横坡。本工程设计内容包括桥梁工程、接线道路工程、照明工程及装修工程。本册图纸内容为桥梁工程及接线道路工程。
|
