(1)设计使用年限:地道主体结构100 年;装饰装修25 年;路面结构15 年。
(2)设计速度:昆仑大道地道为双向四车道城市主干路,设计速度60km/h。
(3)设计荷载:道路荷载为城-A 级;地面超载采用20kN/m2。
(4)地道结构净空高度:地道净高6.10m(0.50m 路面铺装+5m 建筑限界高+0.6m设备安装高度)。

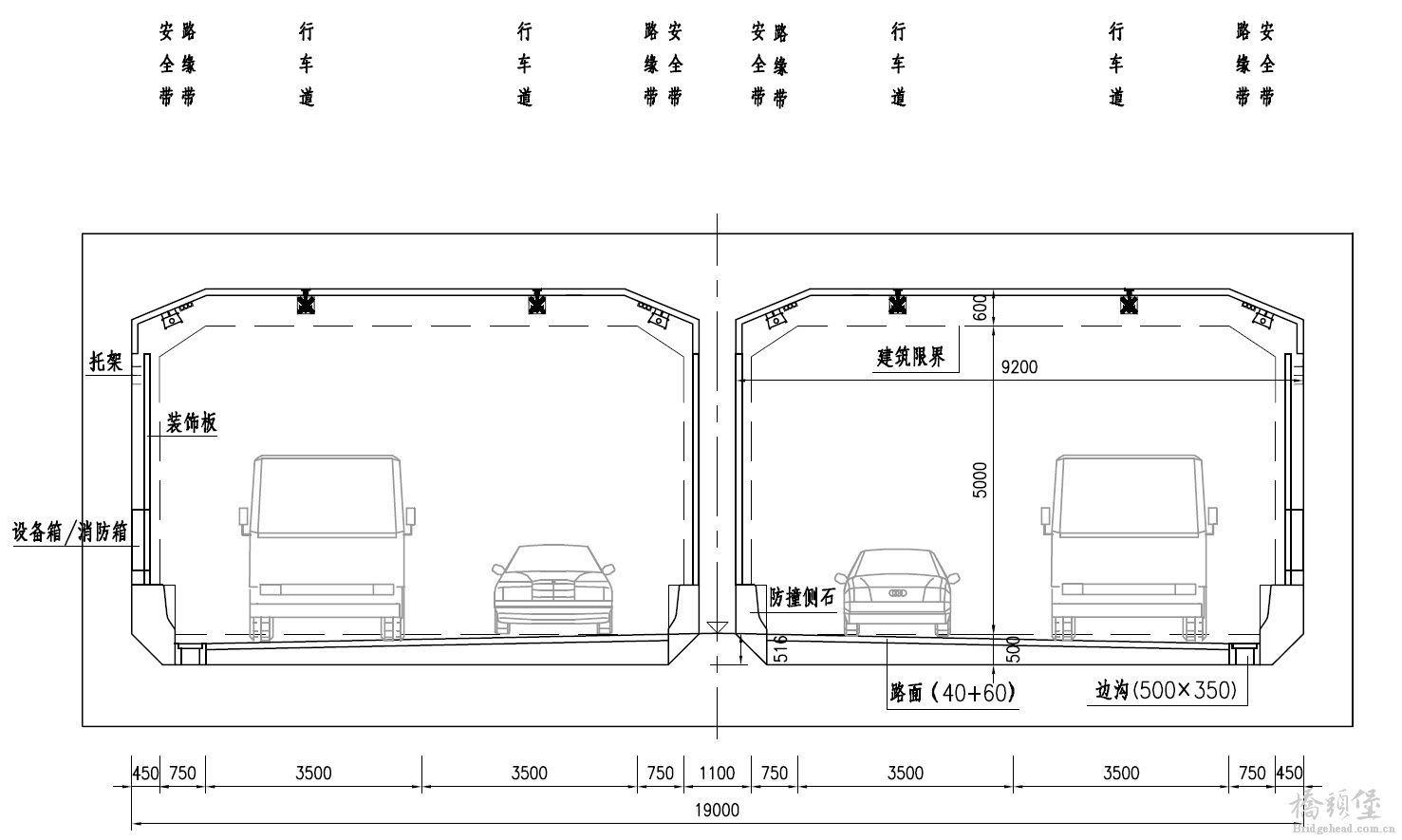

(5)地道结构净宽度:
暗埋段:19.0m(0.45m 装修层+8.50m 建筑限界+0.25m 装修层+0.60m 中隔墙+0.25m装修层+8.50m 建筑限界+0.45m 装修层)。
敞开段:19.0m(0.45m 装修层+8.50m 建筑限界+1.10m 绿化带+8.50m 建筑限界+0.45m装修层)。
(6) 主体结构(板、墙、柱、梁等)的安全等级按一级考虑,相应的结构构件重要性系数γ0 取1.1;在地震荷载组合下,相应的结构构件重要系数γ0 取1.0。
(7)本工程抗震设防烈度7 度,地震动峰值加速度0.10g,设计地震分组为第二组,抗震设防分类为乙类,抗震设计等级三级。
(8)浮力:按最高地下水位的全部水浮力计,不考虑侧壁摩阻力,抗浮安全系数不小于1.05。
(9)受弯构件的最大挠度不应超过L0/400~L0/300(L0 为跨度),悬臂构件的允许挠度值取(L0/200~L0/150)。
(10)钢筋混凝土构件(不含临时构件)正截面的裂缝控制等级为三级,即允许出现裂缝。最大裂缝宽度一般不应超过0.2mm。
(11)地道结构防水标准为二级,泵房为一级。
(12)场地环境类别:Ⅰ- C 类
(13)地道结构耐火等级按RABT 升温曲线不小于2 小时。
(14)根据场地的地质状况、周边环境安全的重要程度和坑内永久性结构变形允许条件等因素,基坑支护结构安全等级为二级和三级,支护结构重要性系数为1.0。 2 地道主体结构纵断面设计图SIV-1-2-2 4 3 地道主体结构横断面设计图SIV-1-2-3 5 2 地道围护结构纵断面设计图SIV-1-5-2 4 3 地道围护结构横断面设计图SIV-1-5-3 3 8 格构柱、系梁及支撑连接大样图SIV-1-5-8 2 10 基坑监测横断面布置图SIV-1-5-10 2 12 集水井及截水沟构造图SIV-1-5-12 2 |
