桥博问题求教

　　最近用桥博＂斜弯桥＂模块计算一座等截面5跨连续梁弯桥时遇到一点问题，请高手解答。
　　当全桥截面均采用相同截面1（如图）时，计算结果中应力图正常；但考虑到真实梁体构造在中横梁向跨中截面过时，腹板及顶底板有变化，所以将中横梁两侧单元截面进行了调整，这样这些单元左右截面就不同了，如图。
　　　
　　这样中横梁两侧的单元就就了左右两个截面不同的单元，如图。
　　　 　

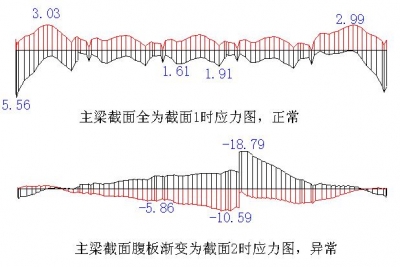

　　但将截面改变后应力图变得非常离谱，截面变化前后应力图如图所示，最大拉应力变为十几兆，中横梁支承处也不明显。
　　　 　
　　百思不得其解，请高手解答。
    模型如下。
    外幅_单梁1.7_sec调整.rar (6.29 KB, 下载次数: 13)

2007-11-11 22:27 上传

点击文件名下载附件

有没有原来的模型啊，一起比较一下

原来的模型跟这个的差别只是那几个截面的变化，
要得到原来的模型，只要用跨中的截面把所以的截面都替换一下就可以了。

这么大的曲线半径应该可以按直线桥算

现在问题，不是按直线桥或曲线桥计算的问题，是截面变化引起的问题。
而且按曲线桥计算也不会麻烦

正在做弯桥，先下载下来学习一下

由于截面特征点个数不对应（倒角部分）导致桥博截面没办法连接在一起，以致数据错误，建议楼主把横梁截面倒角也建进去，就没问题了
