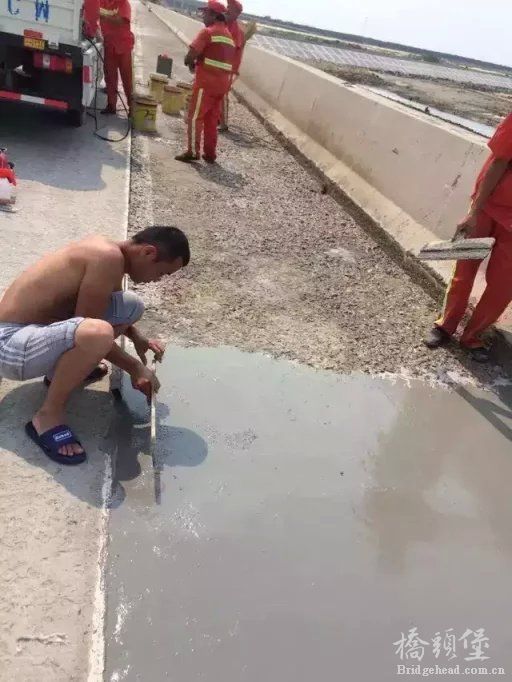

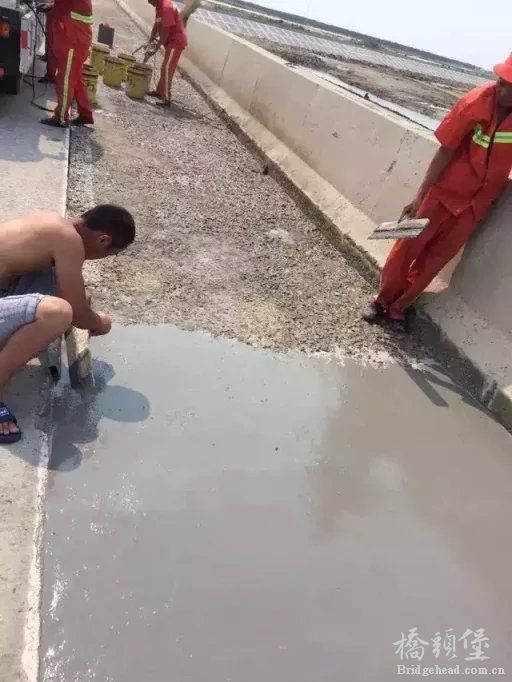

技术指标
. q& z* [0 J3 F9 | y1 ^- V | 技术要求! m& ^" Q& ^% e+ j
| 实测结果
! t3 l+ f' k5 Y! A1 E! W4 I | 检验方法8 g# A+ B# ?6 i9 L% D5 z
|
JZ型* B$ X2 Q: R. q" P
| XB型# w( f- E/ I# D5 N0 ^0 c
|
最大集料粒径* a, i8 x2 j m# {
筛孔通过率(%)! n5 }9 J! _( Q+ r% _, E) x
| 9.5mm筛孔通过率为100% g& O, j/ j `8 k# ` B1 D
| 100%3 I2 `# ~6 U4 u( t$ p
| ---
* m" i5 x5 s2 ?3 F4 q& |1 G | 称量1kg灌浆材料,用9.5mm、4.75mm、2.36mm筛孔的砂石筛过筛后进行称量
3 y. y4 |: E4 e. H |
4.75mm筛孔通过率为100%
& \! k0 R3 o& h+ I2 T3 ~2 t | ---$ U/ d# s1 Q6 T2 s
| 1009 ~! D5 a, X: C! P
|
2.36mm筛孔通过率≥95%( {5 z8 R7 B/ W, X: ?+ F& B
| ---
3 C( m7 l2 E: s9 R | 97
E7 G9 u, m* c! B- \ |
2.36mm筛孔通过率≤70%' ?( Q! j; k) [/ o
| 68.50 }; m) i/ ^7 B' l, C5 @1 U. K
| ---
, C8 k! ^. v# ` |
塌落度和塌落扩展度(mm)
! E0 o: @. `& f- K+ F | 塌落度
& [& Y9 h, K9 ^初始值
o9 y! J% f& B& p) t5 D$ k( U | ≥2709 z1 B& M7 |0 R2 o. n! H& @4 Z; P; b
| 285
9 M! w; j5 k4 [+ K: q* V- [ | ---$ W. n! c4 v6 u8 e# y9 t
| 附录A.0.20 u; [3 C. U# n: u8 F8 W
|
塌落扩展度初始值
- s s' @7 E3 n$ u+ }) s" r8 ? | ≥650! B) h/ L; K9 @9 A
| 800% F- }% O6 @% G* h+ [3 m0 B
| ---
6 j+ A" p* B2 J* g$ _ |
30min塌落度保留值
3 o$ `- o% @. a" r; A | ≥240
- S: s5 z- h+ w2 o2 a0 G7 ? | 250' B* N4 j3 _- ?/ N7 X- a
| ---$ ~+ k! Y( n" s3 ]; I$ `& w
|
30min塌落扩展度保留值
: [% E0 ?' `) D- t | ≥550" L$ w( _- X, \3 y4 I# _
| 630
q1 k3 B, R$ J' z7 N3 e7 t | ---
+ Q1 x4 O( R4 S# j4 Z- l6 E/ L2 n |
抗压强度(Mpa)
$ L i2 L" M: n! _ | 3h
; c( u. H; {- j | ≥30.0
9 I9 x8 b5 C( H$ U9 W9 p h9 s7 o | 31.6
3 o) Y5 m2 x; M" Q9 M9 C1 p- Z | 37.1: ~0 U7 ^$ w, K
| 附录A.0.3
3 @- }8 S2 S$ M) e: U3 D |
1d
. h) v5 a3 r: J, K5 ~ | ≥40.0
9 O, g8 F* L! D4 J( N | 53.1" l$ Z. O3 ]& j. C1 Z
| 47.08 ]; a4 C0 ?$ o# {7 L# u
|
28d; f+ l2 E1 N3 H# s/ j6 ]* x
| ≥60.0
% z& v4 Z8 K+ v. } | 65.0
" B1 _; ^ Q9 [2 `- } | 68.8
1 x6 r5 n Q6 u4 d& C |
抗折强度(Mpa)
- ?3 l; v4 t. C- D& _9 V | 3h
' B0 f& E( O1 Q4 [. M) v. o2 F | ≥4.5# x% a$ _6 E/ v' ~ b, T
| 5.5
, k) f1 m5 C* l | 6.4
8 ]/ Z9 a x; r2 D* s$ G | 附录A.0.3
9 G8 q( z6 k' ^" a1 N( g, J8 d |
1d: @( T0 C6 X, Z1 C& p% K
| ≥5.0) m% V9 Q& g5 T: r! M( a
| 7.6
2 y+ Q# p( e% t& ~: ?& b! P& K) | | 7.5
1 j) u( t% M Z- {" \6 r |
28d A' G2 L2 Q# L) T& v5 J' x
| ≥7.51 \$ V) M- f6 I" ]
| 8.0$ G8 `+ M0 `" ]/ O. N+ X, ]7 j$ B5 }3 i
| 8.2
# e3 l/ \6 f9 ?+ L8 k N |
& x C; A I e$ z' P |
' T) e5 [: o y/ g ~7 i |
1 [4 b1 }/ R( J* A! D+ [ |
9 R& ~/ E3 |- l8 c) q4 W |
; y! ~/ d6 m- }1 n& E/ T9 `- Y | ; h! [9 `, I0 V6 a, q
|

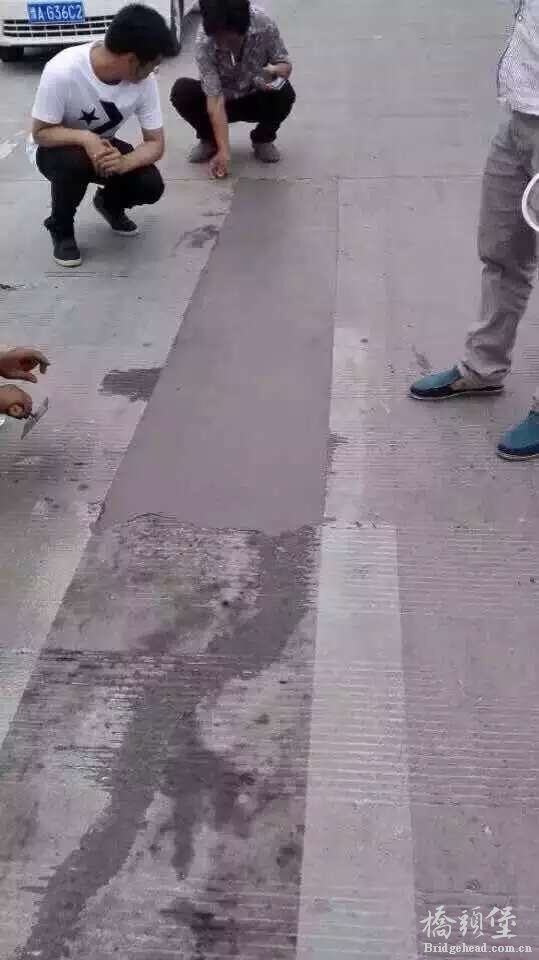

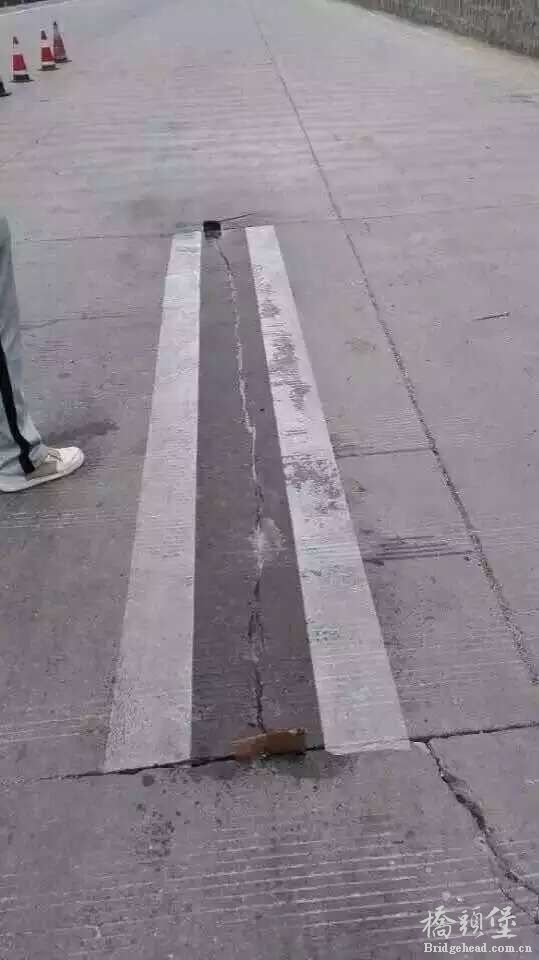

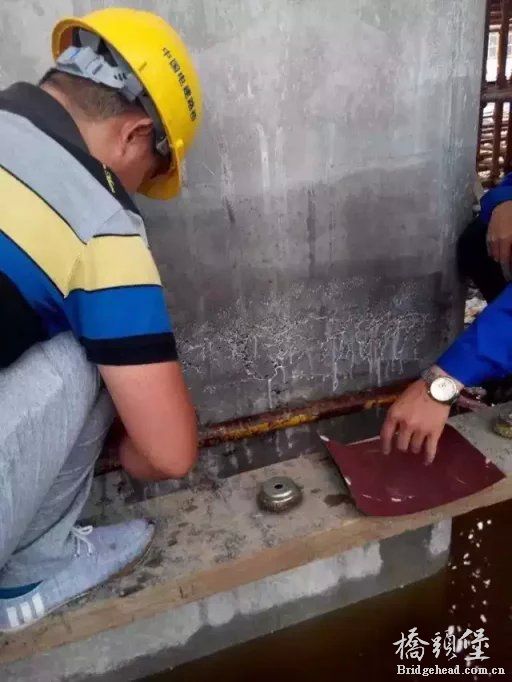

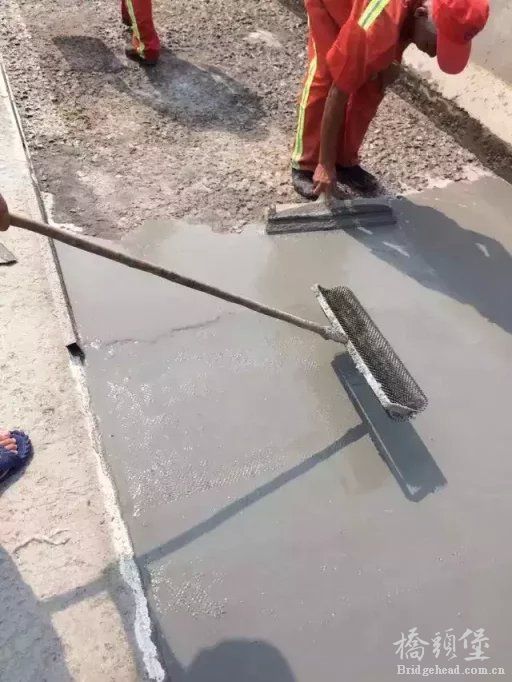

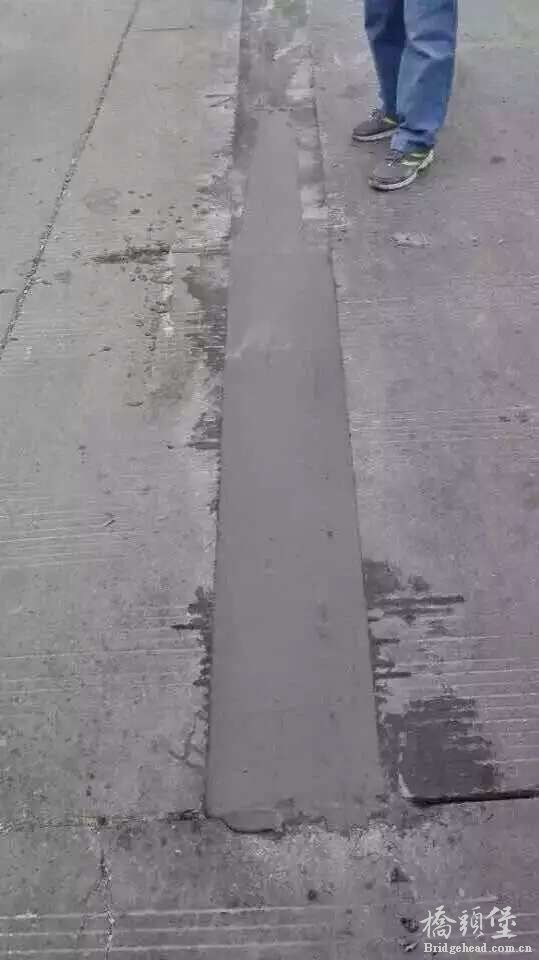

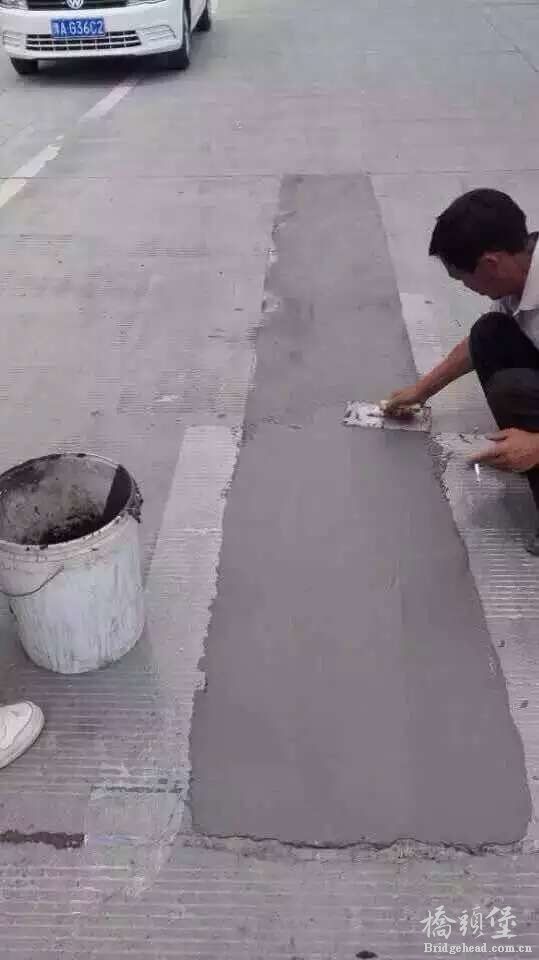

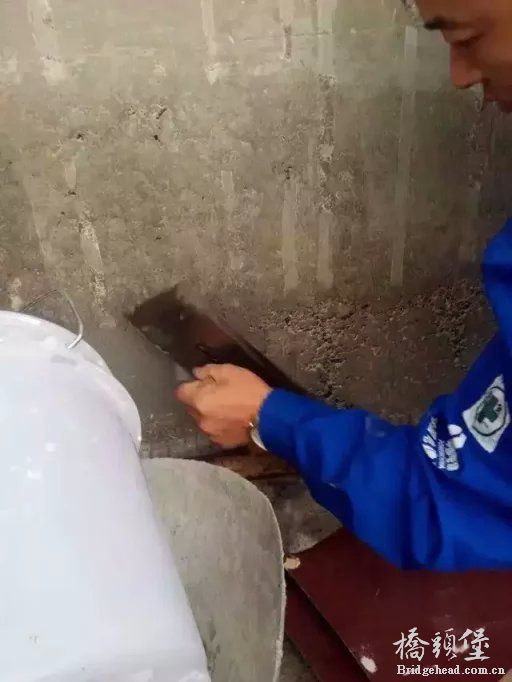

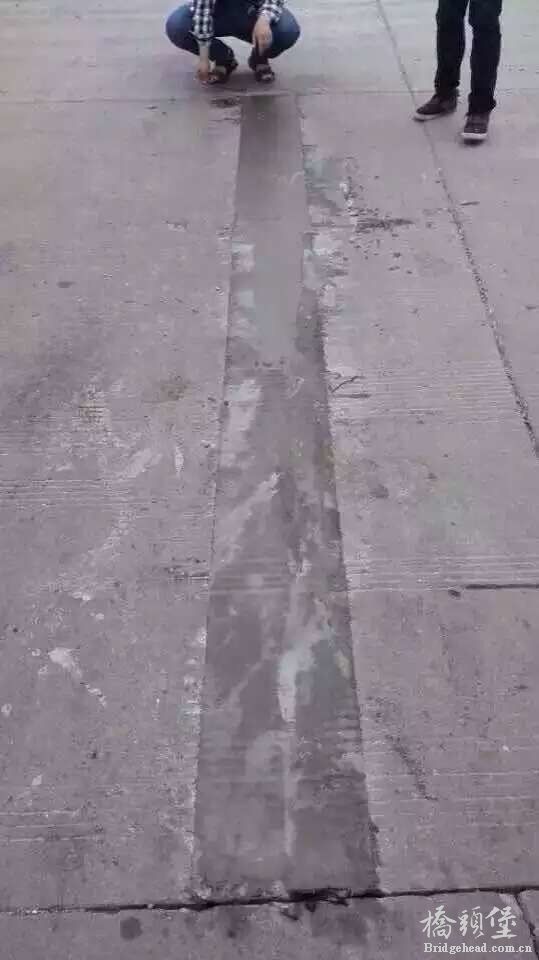

: G7 @, ~3 O5 c, i. W |
