广东省高速公路工程设计标准化空心板上部结构13m

薛万新 · 发表于 2015-6-10 12:50:21

本帖最后由薛万新于 2015-6-10 19:53 编辑

广东省高速公路工程设计标准化

桥涵通用图

（装配式后张法预应力混凝土空心板上部结构）

第九册共十八册

编号： GDQ/T-BL(S1)13/28.0-201403

跨径： 13m

斜度： 0°、15°、30°

荷载：公路-Ⅰ级

桥面宽度：2×13.25m

路基宽度： 28.0m

中交公路规划设计院有限公司

二○一四年三月

chenjiain2... · 发表于 2015-6-11 09:34:42

好东西，楼主继续！！

旭日东升... · 发表于 2015-6-11 10:30:28

稍微看了一下，13米跨径的空心板，板高有75cm，而且挖空程度很小，支座处还加了个调平混凝土块，预制也够麻烦的（因为对于一座桥梁来说，每块板的底部都不是一样的，这个调平块要考虑随便可以调节）。相比现在河北设计的矮T梁，就没有多少优势了。

薛万新 · 发表于 2015-6-11 11:59:49

有广东省高速公路工程设计标准化标准图的可以拿出来共同学习吗，谢谢

zchlb · 发表于 2015-6-11 15:04:13

看看有什么不同，谢谢。

miracle222 · 发表于 2015-6-19 08:52:27

旭日东升发表于 2015-6-11 10:30
稍微看了一下，13米跨径的空心板，板高有75cm，而且挖空程度很小，支座处还加了个调平混凝土块，预制也够麻 ...

有河北院的矮T梁图纸吗？可以共享出来学习一下吗？

chengliqpj · 发表于 2015-9-10 16:24:16

谁分享一下全套图纸呀。

心水清明... · 发表于 2015-9-12 10:58:24

哪位有河北省矮T梁通用图，希望能共享。

zhujun.seu · 发表于 2016-1-7 16:37:32

安徽省也有小T梁通用图

nkdjgxyzy · 发表于 2016-4-30 17:04:20

河北省矮T梁的梁高是多少呀？

nkdjgxyzy · 发表于 2016-4-30 17:13:57

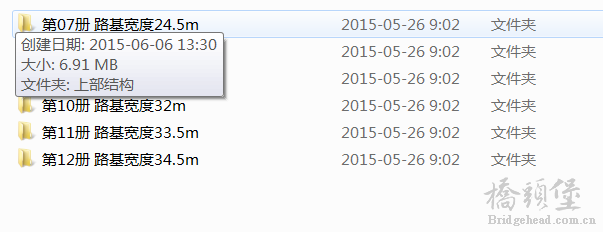

第7~第12册13m空心板，板高越做越大了。
前述矮T梁的主要截面尺寸能否透露一下
