U型桥台的结构尺寸是根据台后土压力计算和基底承载力而确定的,其计算步骤为:& |. q- V* D+ {" j
1、根据基底承载力,以及桥台大致高度,活载强度,大概确定桥台基础底面尺寸;
8 W2 q9 o$ K6 S. a: k P; Q1 q1 S 2、根据桥台高度,台后填土高度,活载强度,大致确定桥台抵抗滑动的底面积,以及基础底不均匀承载力增加值;, L& z! R' q0 B/ l6 n2 D
3、当桥台基础底面平面尺寸初拟之后,当然侧墙的长度就确定了。

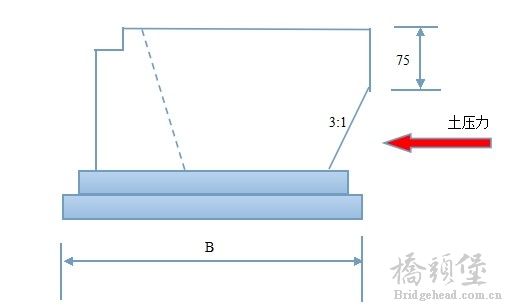

9 R. w7 s" M7 G; Y3 ~! S. V5 k! h看看下面的示意图,不难理解侧墙长度的确定。5 ]- N! i- r% f* n8 y
