板单元面外剪力问题

     我最近在使用midas/civil 2012建立板单元模型计算分析时发现有点问题，想请教大家。 为便于理解，我建立了一个简单的板单元示例模型（模型一）。

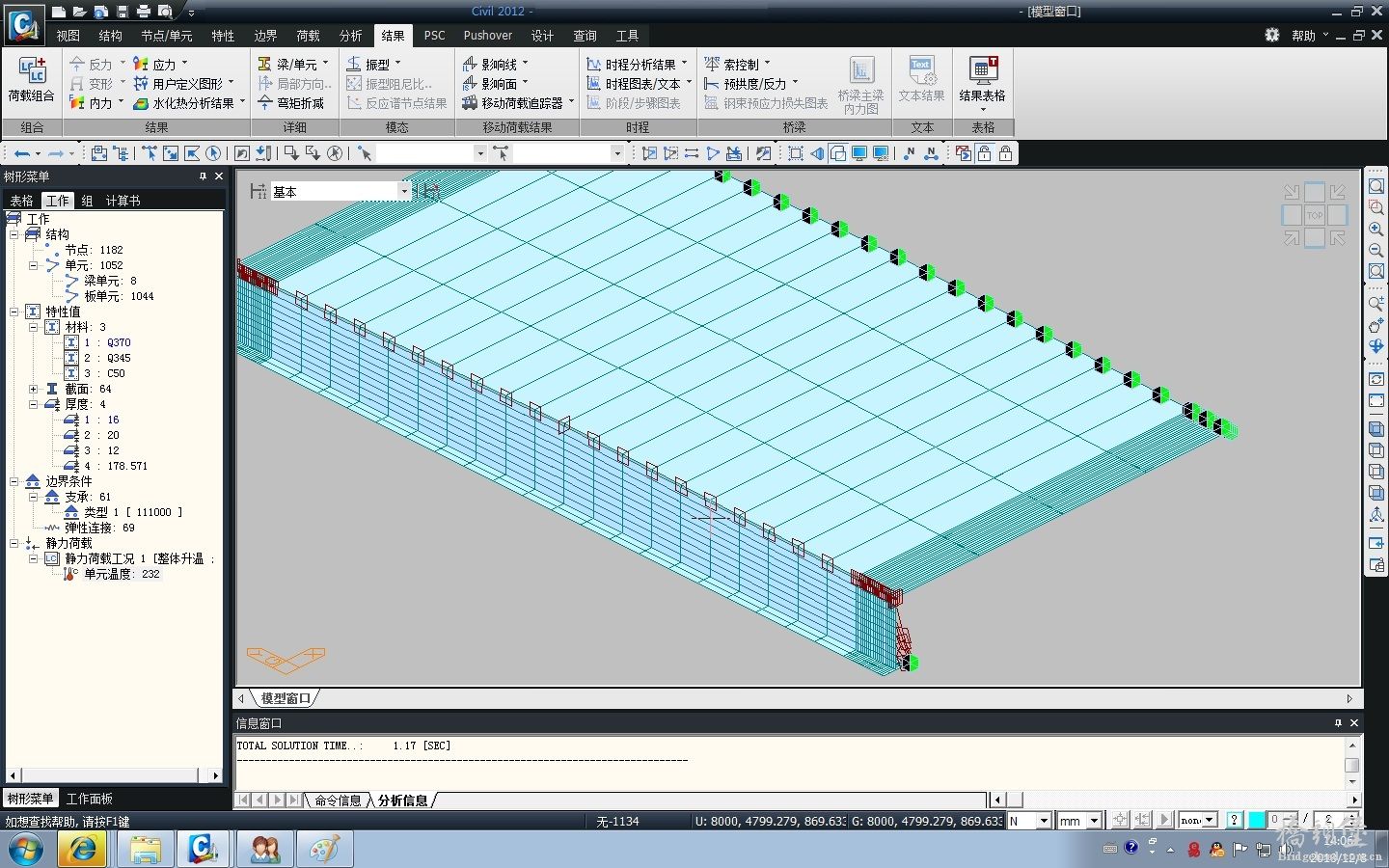

       具体模型如下图所示：
       1）模型由竖直板和水平板组成。竖板与水平板之间的连接较为特殊，具体构造为竖板与水平板只在中间一段长度范围内连接，两端不连接。
       2）边界条件：约束竖板底节点的全部自由度。
       3）荷载工况：在水平板端部节点上都施加10kN的节点荷载。

       问题1：
       竖板与水平板连接线的两端未连接侧应该不存在面外的剪力，即用“局部方向内力的合力”查看最竖板右上角的单元顶边线（图中有X-Y-Z系的那条线）上的外力时不应该有FX和FY的结果吧，但“局部方向内力的合力”查看的结果中FY的值还很大。不知道是不是我对“局部方向内力合力”的计算原理理解有误。另外FY是不是相当于面外剪力？

       问题2：

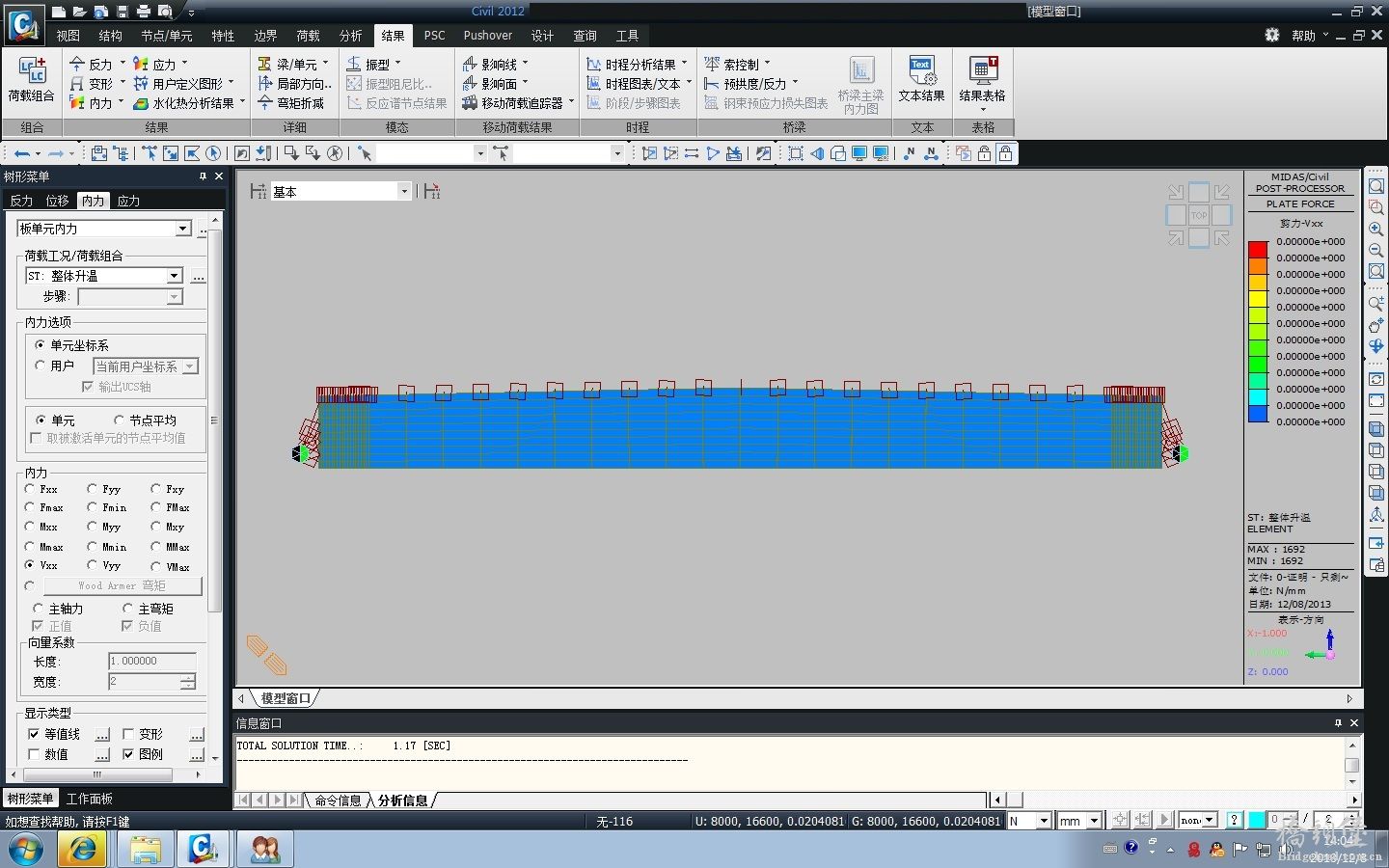

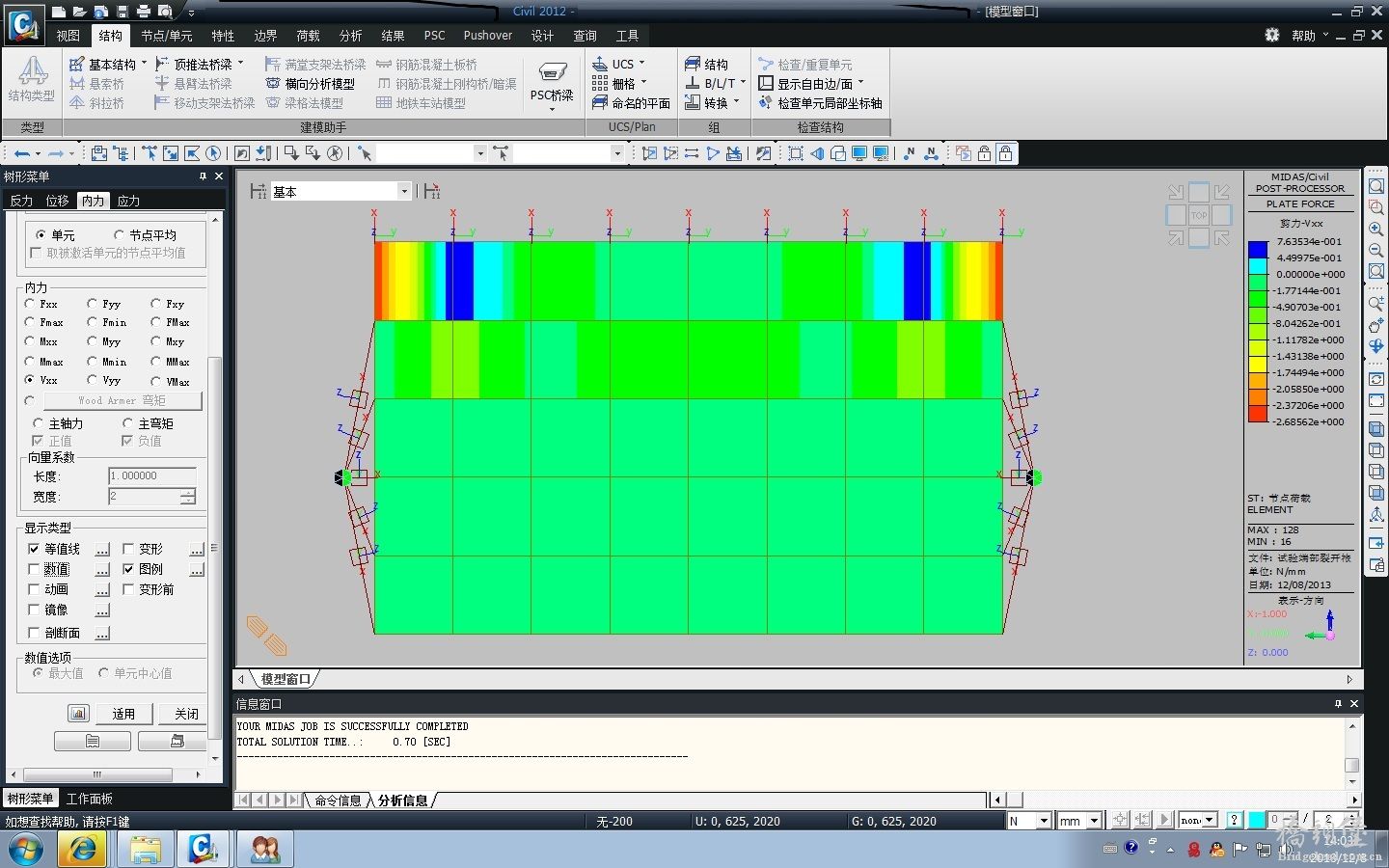

      在分析了简单模型结果的基础上，我进一步比较了我碰到问题的模型（模型二）与试验用的简化模型（模型三）面外剪力的显示图形（结果>板单元内力>VXX），对比发现模型三中竖板有面外剪力VXX，但模型二中竖板却始终没有面外剪力，两个模型边界及荷载都相似，但是结果为何有如此差异？
