地锚斜拉桥的两种不同铰接形式？

当边跨很小而主跨很大的时候斜拉桥往往不采用自锚式而采用地锚式。
2 J. f' N5 q8 G/ b) a, N; t* `3 a) c那么：
  ~4 K% }+ v8 }! C地锚式斜拉桥跨中可分别设置剪力铰跟无轴力铰。
请问
0 P; Q5 ~; \9 \  a- s  B1 E      1.这两种不同的设置方法的主要区别是什么？
" n) o' M* \' w5 s; Y6 u      2.以及他们分别所起的作用是什么（从受力方面来说）
      3.什么情况下分别用这两重不同的形式？

% Q, \8 r/ P  h* L- m9 Q0 v请指教谢谢

国内有一座此类斜拉，就是湖北的郧阳斜拉桥
下面这些资料是介绍：
8 J+ d/ F* P& @$ g郧阳汉江桥位于湖北省郧阳县，跨越汉水，桥位在丹江口水库回水段。大桥为双塔、空间索面预应力混凝土斜拉桥。跨度配置86+414+86(ｍ），全长601ｍ。岸孔主梁43ｍ，另配43ｍ长地锚式平衡重锚固桥台。该桥主梁采用三向预应力三室单箱结构，全宽15.6ｍ，中心高2.0ｍ，主梁与平衡重锚固桥台刚结，与索塔分离。跨中设置可抗剪、抗弯、抗扭的无轴力接头。索塔采用钻石形钢筋混凝土空心结构，全高108.5ｍ，桥面以上塔高90.62ｍ，塔基为每座索塔用15根φ2.0ｍ人工挖孔桩。每座索塔，河侧用25对斜拉索支承主梁，岸侧仅４对，另21对拉索锚固桥台上。拉索在梁、塔、台上的索距分别为8.0m、1.2m、2.0m。拉索在现场制作，采用ＰＥ热挤护套扭绞型钢丝索，两端配置冷铸锚具。平衡重锚固桥台采用三向预应力锚箱，每台锚箱16个箱室内填砾石与砂。
该桥特点：
5 l7 X5 H9 n, _１．背索主要锚于锚固桥台，提高了桥梁的总体刚度；
8 s: e8 F7 t- h# ~２．采用空间索面，提高了梁的抗扭刚度；
! Z, g2 c' C; p' ]: x% G３．首次采用无轴力接头，增加了主梁的刚度和连续性；
; P- F1 {2 m4 X４．拉索集中于主塔上部单箱内，便于调整索力。该桥于１９９０年１１月动工，计１９９３年建成。
3 g; z% |2 o* h1 `8 z  l  [/ l" K湖北省交通规划院设计。四川省桥梁工程公司施工。
7 R& ~0 |2 X9 E" K6 A7 E7 y: t) V9 g  y

首先声明对楼主问题，认识上也不甚清楚，仅谈自己的想法
从楼主和版主的帖子综合起来看，似乎是这样的：
剪力铰仅传递剪力；无轴力铰则传递剪力和弯矩。
表现在桥梁的使用状态上，就是平顺性的不同
8 I9 h( `6 U* |- W5 x5 V& |- K剪力铰平顺性差，铰接处的挠度曲线是突变的；无轴力铰平顺性好，铰接处的挠度曲线是缓和变化的。
; x6 _6 T- l. t, @: E9 H' f9 Z' H- R* Y如果是这样的话，就可以根据具体的使用要求或目标，选择两重不同的形式。

不一定对，望明者指正。

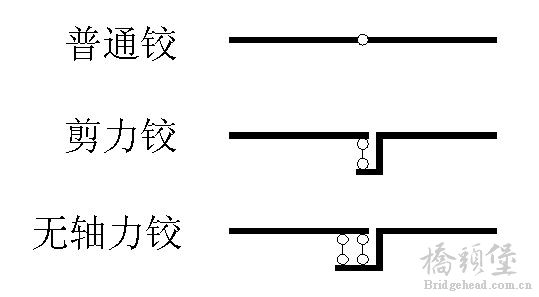

画了个示意图：
' N  C$ @+ R% i. a* c
- ]/ t! y! N' B

楼上的图画得“霸道”啊
& `4 P- B' X0 S! {) w
看得人很明白。。。谢谢了

要是我有权利我也要重奖他_______________netart (工程师)

这个解释很合理很完美啊，支持netart

/ c" i! ^7 z. F7 O- `这个解释很合理很完美啊，支持netart
