关于midas中查看应力结果的问题

请问一下各位大侠，在midas中查看短期荷载组合效应下的上缘拉应力图是在梁应力（psc）中还是梁单元应力中查看？

看看这个吧   希望你能用上

建议参考 midas帮助文件 里面有详细的介绍。psc可以查看主应力，查看上下缘的正应力，从梁单元应力里查看就可以了吧

我把梁应力（psc）与梁单元应力的结果进行了对比，发现长、短期效应下上下缘的应力有差别，不知道取用哪一个

rabbit0912 发表于 2012-8-16 10:56


登录/注册后可看大图

我把梁应力（psc）与梁单元应力的结果进行了对比，发现长、短期效应下上下缘的应力有差别，不知道取用哪一个 ...

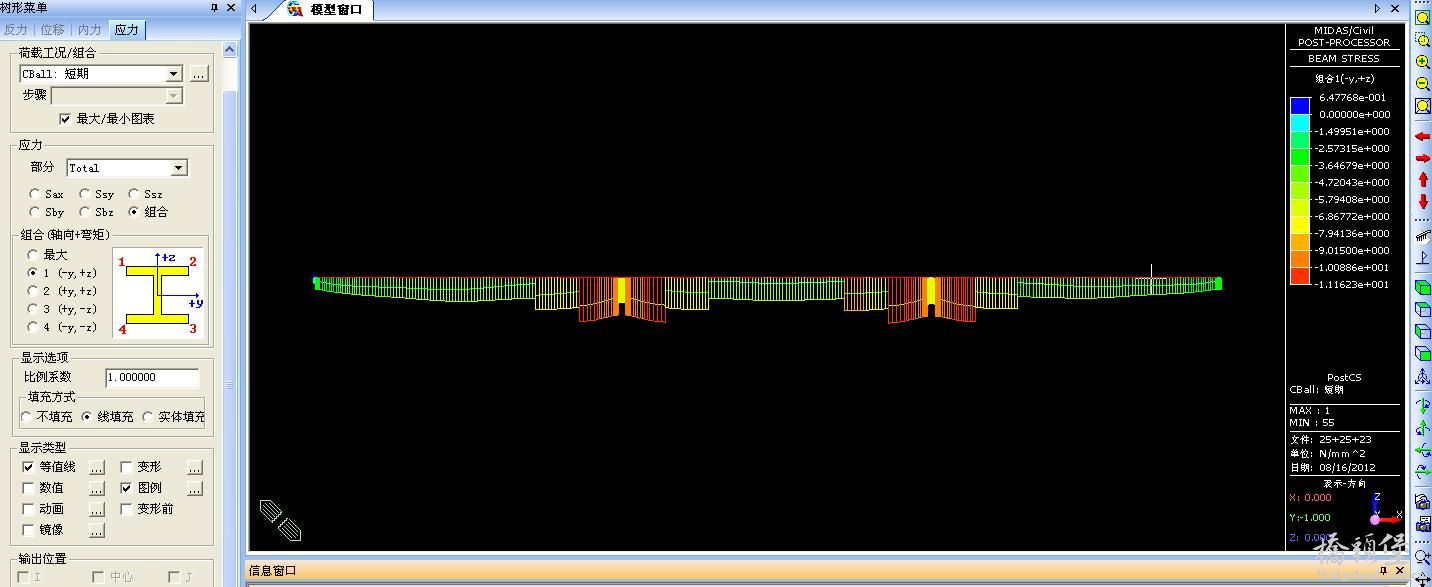

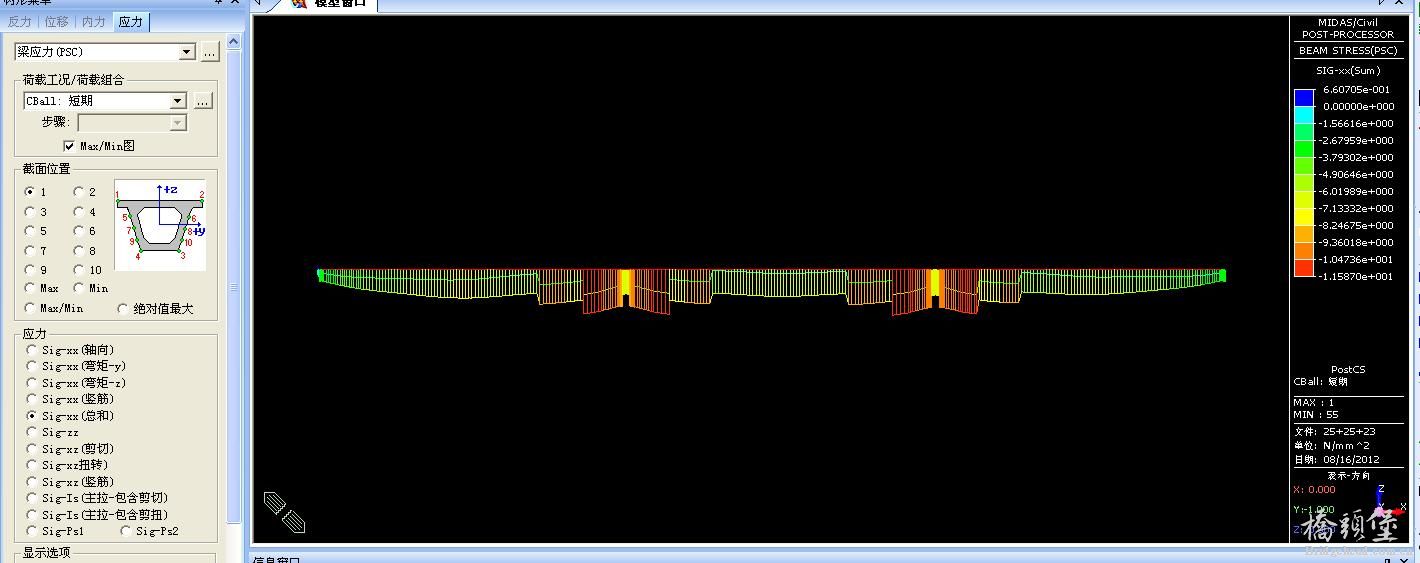

这个是两个同一种荷载组合下分别查看出的应力图，梁单元应力为11.16MPa而spc应力为11.58MPa，
【spc应力中多了腹板钢筋（竖向预应力钢筋）引起单元坐标系z轴方向正应】，本模型中没有腹板钢筋。

jerry_sheng 发表于 2012-8-16 10:18


登录/注册后可看大图

建议参考 midas帮助文件 里面有详细的介绍。psc可以查看主应力，查看上下缘的正应力，从梁单元应力里查看就 ...

psc应力中也有上下缘的应力查看选项，请问有什么用处，望指教

toushan 发表于 2012-8-16 11:18


登录/注册后可看大图

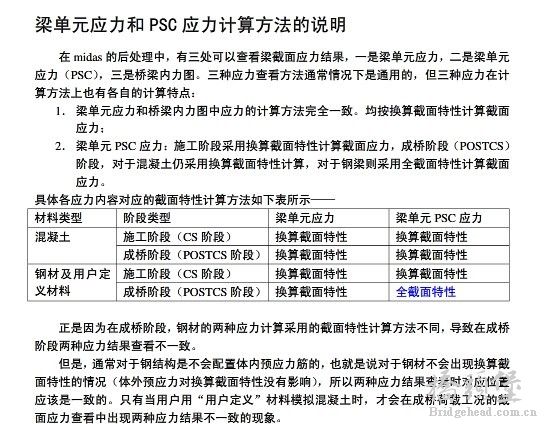

看看这个吧   希望你能用上

谢谢toushan兄，不知道是小弟理解能力问题还是midas关于spc应力与梁单元应力讲的不详细，小弟是在是没有搞清楚，还请指教

你可以去看下这个贴  http://www.bridgehead.com.cn/for ... 9161&highlight=

psc应力是验算应力，跟设计构件类型有关的，需对应规范，比如全预应力，部分预应力A类两者就不一样。但是梁单元应力是一样的。
看下psc各项结果和其对应的规范条文，你会更明白

正好这个地方有点问题，学习学习

在不进行PSC设计之前一般看梁单元应力图来确定钢束是否正确

《桥梁工程midas_Civil常见问题解答》对梁单元应力和梁应力（psc）的解释是：
   梁单元应力——移动荷载分析根据最大轴力、最大弯矩计算正应力，施工阶段荷载分析考虑弹模变化计算截面正应力；
   梁应力(psc)— —移动荷载分析根据最大轴力、最大弯矩计算正应力，施工阶段荷载分析不考虑弹模变化计算截面正应力。
   两种应力计算方法中采用的截面特性均为考虑了截面钢筋的换算截面特性。
   不过我试了一下自己以前做的预应力混凝土连续梁模型，两者应力大小是一样的。
   楼主能否把模型也贴出来。
