速来围观！看上去很玄的一座高桥

Angel · 发表于 2012-3-26 11:55:20

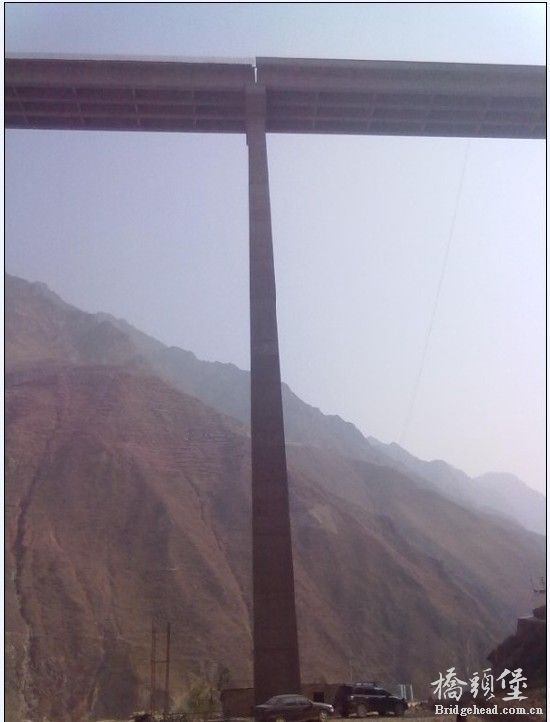

群里面偶尔看到别人贴的一张图，大家讨论一下其技术及安全性

bridge-s · 发表于 2014-6-18 09:03:50

这高的墩，应当采用墩梁固结体系，如果是连续或者简支，落梁可能性较大
从图比例看，这个地方应当是设置的后浇带

jinzhulaod... · 发表于 2014-6-16 15:36:55

就算是固结的话，这桥墩纵向刚度也成问题吧，这墩顶位移能控制的住吗？

以天为被... · 发表于 2014-9-14 09:52:42

先简支后连续T型梁，应该是处在一联的伸缩缝处，不存在问题…………

hewenlong2... · 发表于 2012-3-26 12:47:51

感觉还是简支梁，应该还没有施工完，如果是简支梁的话，就犯了低级错误

jimosea · 发表于 2012-3-26 13:47:02

应该是先简支后连续的T梁～

trueghost · 发表于 2012-3-26 18:02:00

好苗条啊！
是不是跟拍的角度有关系？

brtu · 发表于 2012-3-26 18:17:58

4*2.8<12m，，，应该是二级公路上的桥梁吧。

marsyuan19... · 发表于 2012-3-26 23:54:15

应该是2级路上的桥,看上去墩子有近50米高了,分联处设在这里不知是如何考虑的,最好不设在这里,一般情况搞墩梁固结要好些,看上去墩顶位移比较大,有落梁危险,不知道是不是视觉误差,高墩位移过大问题近来出现得比较多,应加强对墩子的抗推刚度,箱墩承台的水平及转角位移的验算.

suker · 发表于 2012-3-27 00:29:02

看着确实感觉不协调，我见过的50m左右墩比这粗实！

greetingpi... · 发表于 2012-3-27 10:00:31

感觉应该做墩梁固结的吧简支的话确实太玄了

lyb328001 · 发表于 2012-3-27 11:20:48

够悬！

lq007 · 发表于 2012-3-27 11:27:14

问题关键是施工单位如何将T梁架设到位？架设T梁时墩顶位移到底有多大？

zdb · 发表于 2014-6-22 18:09:12

墩子又细又高厉害

mo821205 · 发表于 2014-6-27 09:24:08

看上去很悬！！！

zyinwu · 发表于 2014-8-5 19:20:04

好苗条的淑女一枚，我想看看他倒的时候是个什么场景。
