桥都重庆的桥头堡-朝天门大桥

去了重庆，不吃火锅那你就白去了，去了重庆，不去解放碑看美女，那你等于没去，去了重庆，你没有到朝天门广场看朝天门大桥，那你只能说到了重庆，不能说见过重庆！！

下面介绍一下朝天门大桥——世界第一跨，主跨552m的钢桁架拱桥！

重庆朝天门桥位于长江与嘉陵江交汇处，全长 4.88 公里。大桥为双层公轨两用桥，上层为双向 6 车道，下层是双向轻轨轨道。

重庆朝天门长江大桥 —— 世界最大拱桥：位于重庆市中央商务区、长江和嘉陵江交汇口下游、距朝天门约 1.7 公里。该桥全长 4.881 公里，包括正桥、江北桥头互通立交、弹子石三层互通 “8” 字型立交和黄桷湾三层互通式立交等组成，正桥分为上下层，   上层桥面为双向六车道，桥面宽 31 米，下层桥面设两车汽车道和双向轻轨交通。主桥跨度为 552 米，为世界之最，是重庆的门户桥、景观桥。
  　　主桥长 932m ，为 190+552+190.m. 三跨连续中承式钢桁系杆拱桥。设上、下两层桥面，宽 36m 。上层桥面为双向 6 车道，两边各设 2.75m 隔离带和 2.5m 人行道。下层桥面除两线轻轨轨道外两侧还各留有两个汽车行车道。
  　　北引桥长 314m ，按 6×50 布置跨径；南引桥长 495m ，按 3×50+35+10×30 布置跨径。引桥上部均为预应力砼箱梁。
重庆朝天门大桥的技术特点：

  　 大桥的结构体系为三跨连续中承式钢桁系杆拱桥，而且现今已经成为世界第一拱桥 —— 先前的主跨记录都没有超过 550 米。
  　主桥采用大吨位球形铸钢铰支座的支承体系，中间支座最大承载力达 145000 吨，是目前国内所采用的承载力最大的支座。
  　全桥永久用钢 4.6 万吨，辅助用钢近 4 万吨，于 2004 年底开工，2008年底建成通车。


   朝天门大桥八大施工难点

  　　严重破碎漏水岩层基础干施工
  　　超高支架超宽 [31 ～ 40.5m] 双层 50m 连续箱梁逐跨一次性现浇施工
  　　 2100T.m 拱上爬行架梁吊机设计制造及应用
  　　离水面 210m 高，底部绞节扣塔及多点锚固钢绞线扣索系统安装施工
  　　 552m 跨钢桁拱悬臂拼装施工
  　　大悬臂拼装钢桁拱线形控制
  　　钢桁拱及刚性系杆几何合龙控制
  　　高温度高湿度地区高强螺栓施工控制。

  九大科技攻关项目

  　　 552m 跨钢桁拱桥悬拼技术研究
  　　钢桁拱大悬臂安装防倾覆技术研究
  　　 14500T 球形支座安装精度控制技术研究
  　　钢桁拱及刚性系杆无应力合龙施工技术研究
  　　先拱后梁施工体系转换控制措施研究
  　　大跨径桁架拱桥架设方法与安全保证措施研究
  　　大跨径架拱桥施工控制技术研究
  　　大跨径桁架拱桥节点抗疲劳试验研究
  　　大桥安全监测的信息化技术研究。

　　

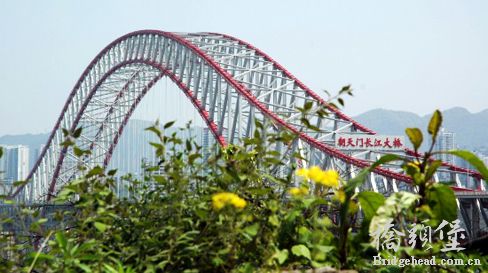

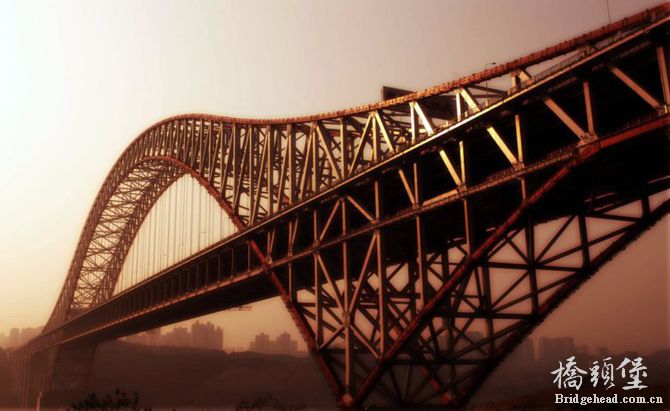

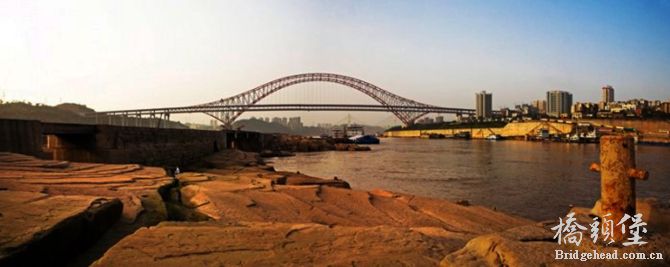

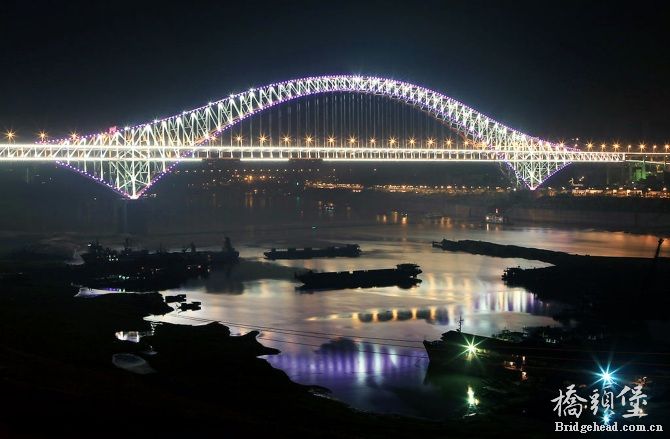

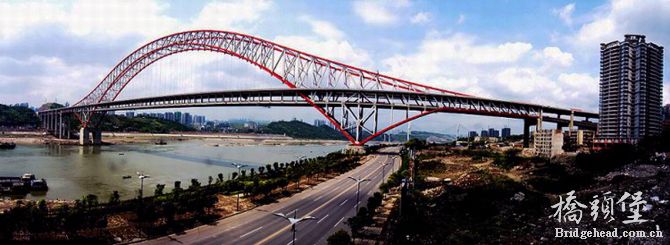

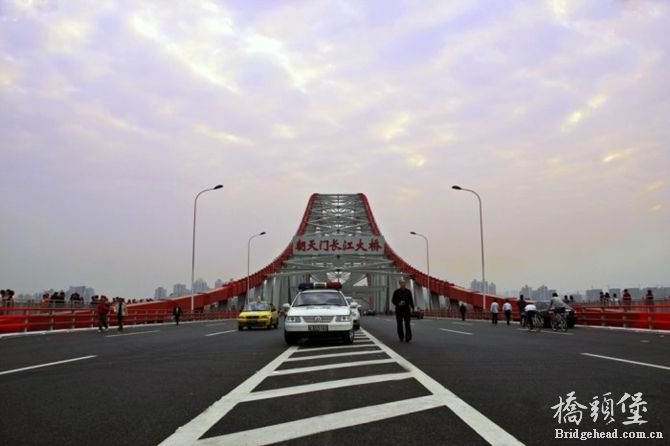

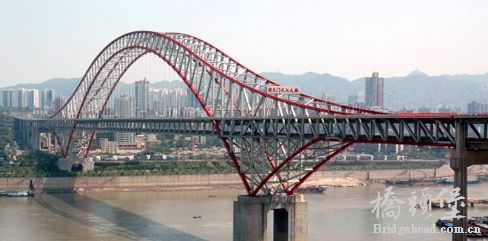

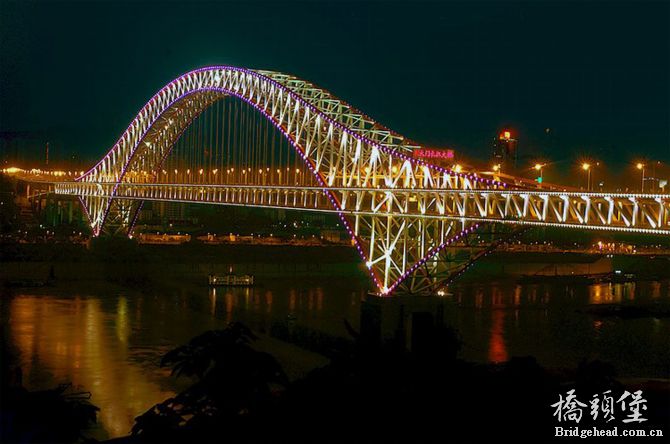

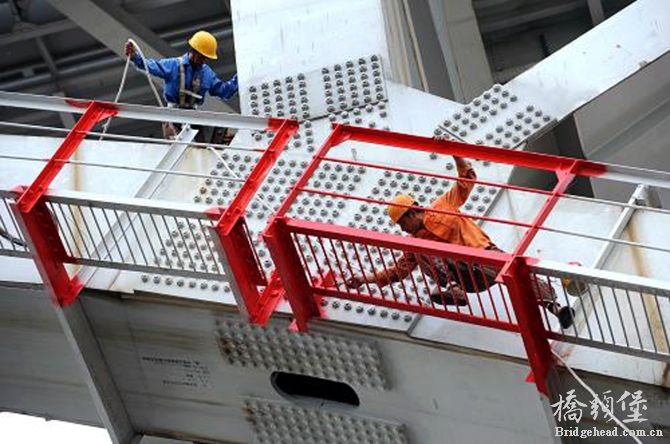

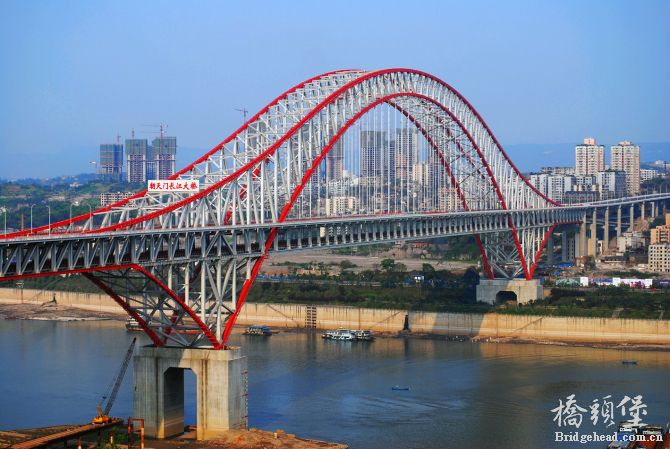

   下面是各个时期的大桥图片

2008 年 1 月 25 日下午，重庆朝天门长江大桥 “ 天下第一拱 ” 成功合龙。


登录/注册后可看大图

要是有图纸就更好了……………………………………………………

很多地方都有图纸的，这个桥很出名的

这种么是我QQ空间里面的一篇日志？！

真壮观啊。。。。。。

木有接触组合型的  到现在为止也只是梁桥还是梁桥

做过一座类似的铁路桥。马上就要通车了。

很想去重庆亲眼看看这座桥。

楼主你太猛了，这么好的图片！赞一个

这个桥的另一端是目前全重庆最复杂的的立交桥 黄桷湾立交桥  上下总共分为5层  目前正在施工！！

lyp901213 发表于 2011-12-13 10:53


登录/注册后可看大图

木有接触组合型的  到现在为止也只是梁桥还是梁桥

都做过什么桥型啊？帅哥

太帅了真想去看一下哈。
