变截面刚构桥高墩现浇段的托架施工问题

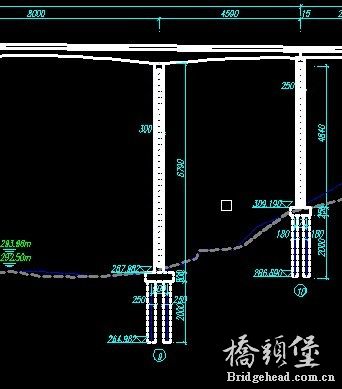

现在做个刚构，46+80+46，边墩高达50m，因考虑搭支架不安全，现采用托架施工，现浇段长度4.9m，采用托架可安全？

并且边墩采用空心墩，这样设计可合理？托架的牛腿预埋钢筋可能设置？

这座桥跨径与地形都与我前段时间做的一座桥很相似，请问楼主为什么不将主跨做大一点呢，我这座桥做成主跨80m是领导的意思。总感觉这个跨径布置不是很合理。

你是安徽院的？？？

托架4.9米，没有问题。不过正如tmgc_c 说的，你这个桥主跨80米小了，墩高跟跨径比例不合理，主跨完全可以搞到100米以上。

3#楼说的对，这个跨径是领导定的，所以只能按这个来做

sukewin 发表于 2011-8-3 09:01


登录/注册后可看大图

托架4.9米，没有问题。不过正如tmgc_c 说的，你这个桥主跨80米小了，墩高跟跨径比例不合理，主跨完全可以搞 ...

请教：连续刚构桥墩高度跟主跨径比例大概是多少比较合理？

接着请教，0号块长4m，因墩较高，可否把1号块采用挂篮施工?挂篮是否有操作空间？

不想讲过多的题外话。
楼主如果是施工方，就要严格按照设计施工方法来操作，否则后果自负。
如果对设计施工方法有疑问，那就报送设计单位做变更。
如果是设计方，0#块才4m？那敢问1好块、2号块是不是得2m~3m，全桥1/4也得15-20个节段。那岂不是得被施工方骂死。
边跨合拢段用托架吧，是不是楼主的意思。大悬臂肯定还是挂蓝，那挂蓝操作空间的问题是因何提出的？

seulqs 发表于 2011-8-3 14:38


登录/注册后可看大图

不想讲过多的题外话。
楼主如果是施工方，就要严格按照设计施工方法来操作，否则后果自负。
如果对设计施 ...

楼主采用托架施工是针对边跨现浇段，而不是合龙段。合龙段一般都是采用吊蓝。

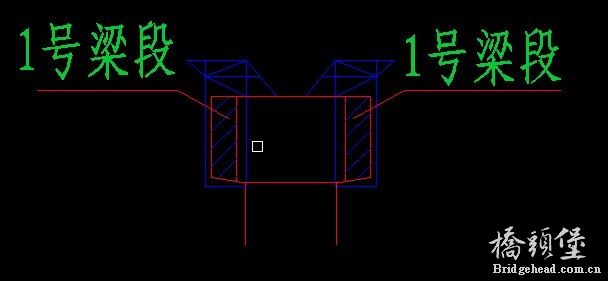

回复楼上的，我是设计单位，1号块长是3.0m,梁支点处如下图，你看看我的施工顺序图，在对称施工时，施工1号块时需要把挂篮挂在0号块上，请问0号块同时安装两挂篮，0号块长4m，可有操作空间？

likkle 发表于 2011-8-3 11:24


登录/注册后可看大图

请教：连续刚构桥墩高度跟主跨径比例大概是多少比较合理？

    由于我们做的连续刚构基本都是山区公路，墩高跟主跨比例跟平原地区不一样，我们主墩高度一般控制在主跨的1/30-1/60。不妥之处请大家指正。

0#块长度4米，据我所了解，很难有挂蓝施工空间，对于小跨径的悬浇梁，0#块最短我们都做到8米。当然楼主可以把1#块也采用墩顶托架施工。

嗯，主墩做空心墩，可能满足这个托架的受力要求？对桥墩的验算时，可要考虑这个托架的自重，一般应取多少？

总觉的用托架施工不安全
