40mT梁未张拉及开裂原因探讨

今天接到以前一朋友的电话，说是他的一个新工地，预制40m跨的T梁预制厂，共预制了12片40m跨的T梁，梁体砼已经全部浇注完了 就等着张拉预应力，这时现场的人报告说发现大部分T梁都出现了裂缝，最大的达到1mm。
现场反映的情况是：场地属于挖方山坡新建的预制厂和台座，拆模后也没有动它，就按照平常的方式浇浇水什么的；裂缝位置基本位于梁体腹板L/2~L/4区域、自上而下呈左右侧对称分布，上面交至顶板下面交至下马蹄。T梁梁高2.5m，预制模板为整体钢模。基本情况信息就这些，一直找不到原因，到处请教。特此提出希望大家也来多多讨论讨论。

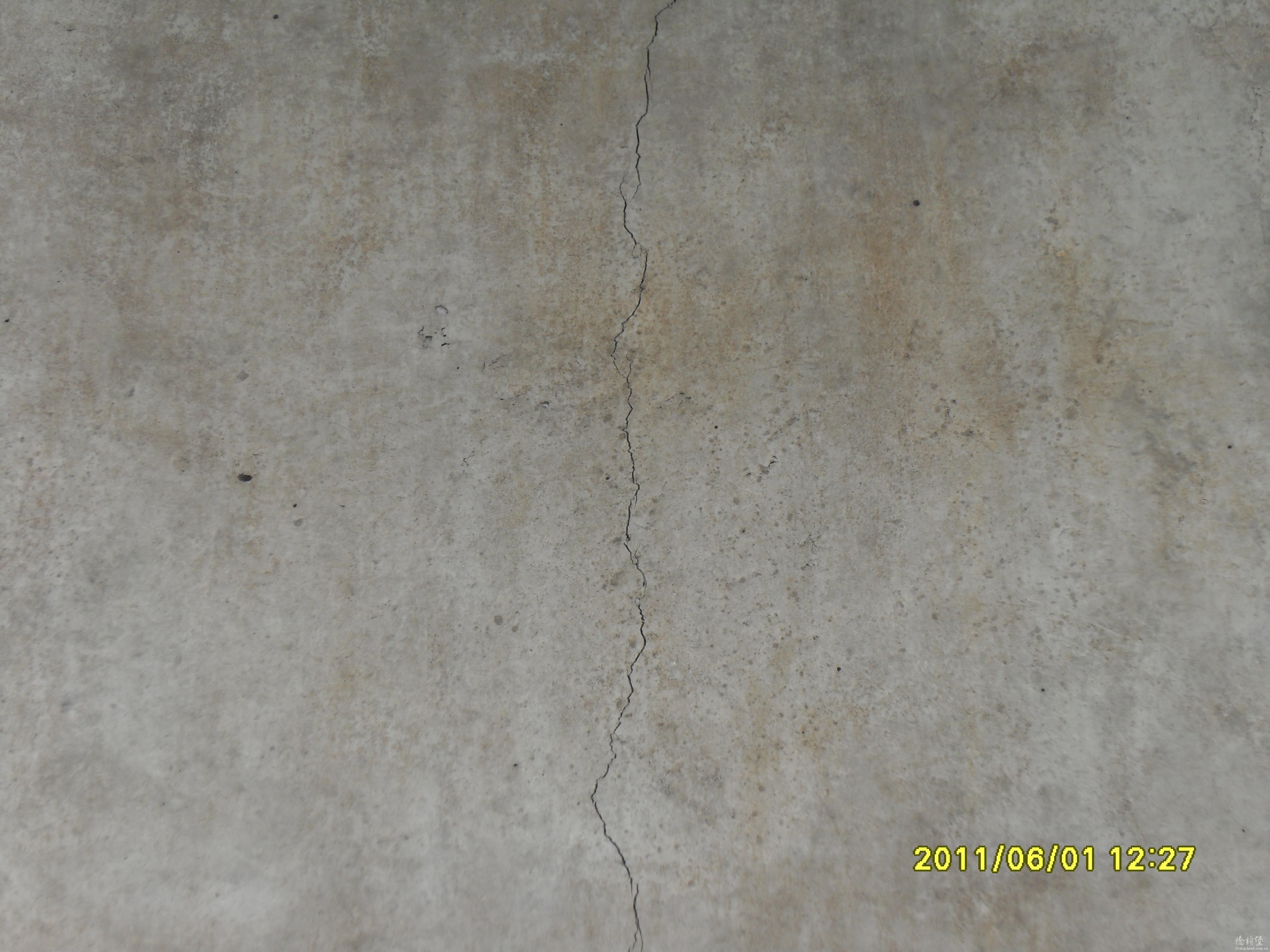

裂缝照片1

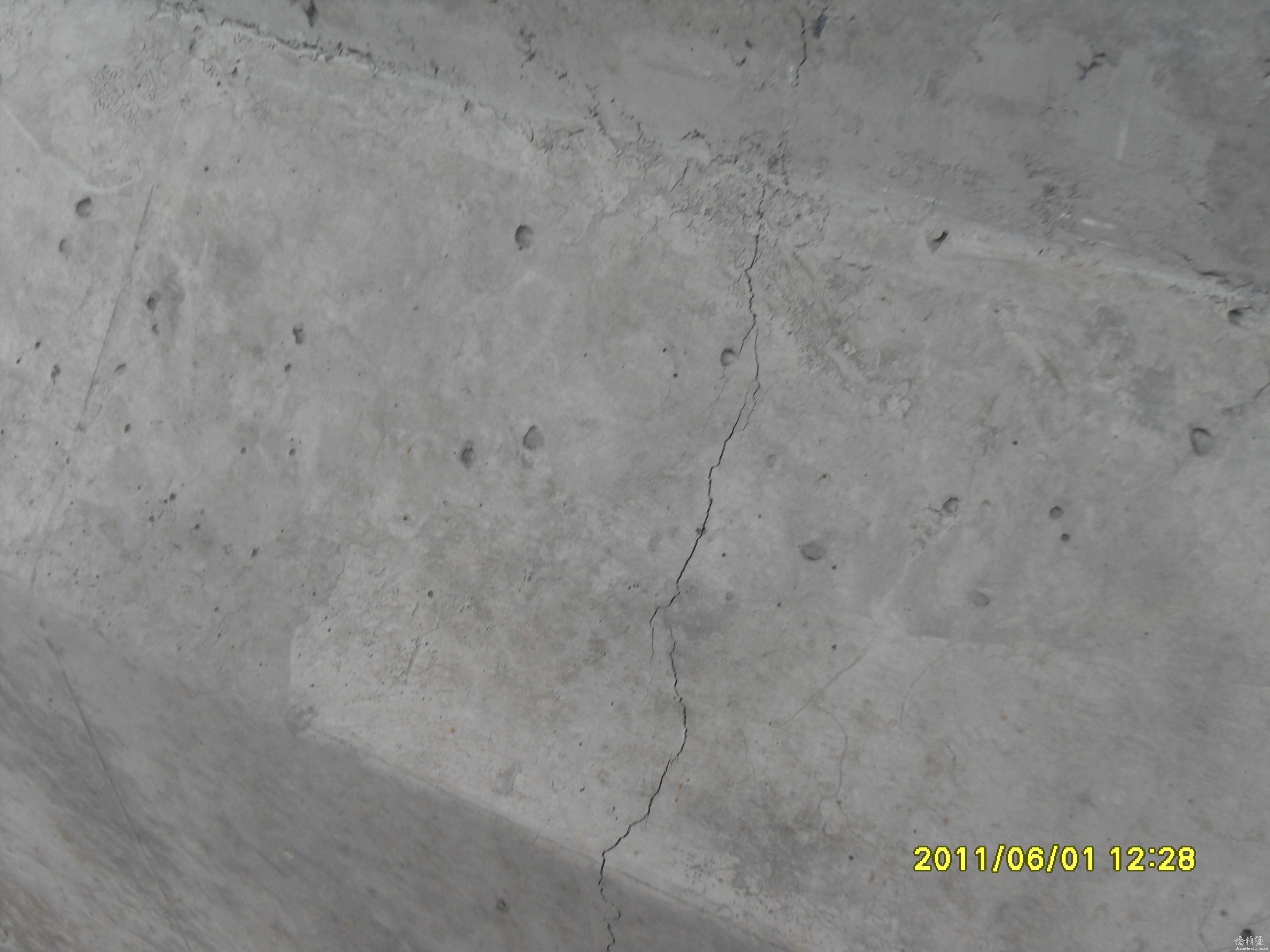

裂缝照片1

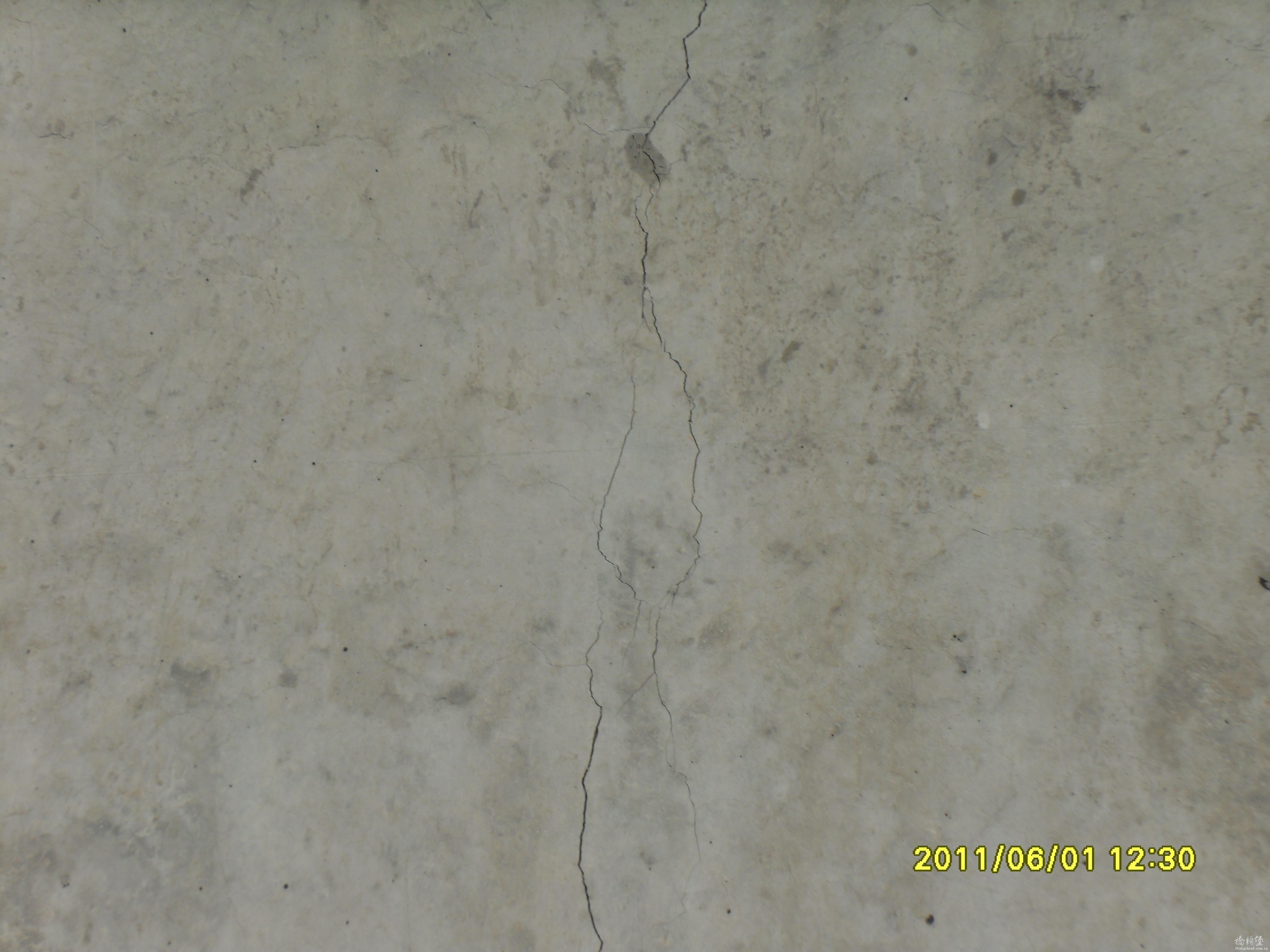

裂缝照片1

首先列上个人的初步分析结果：
初步分析三种原因：
1、台座不均应沉降造成；
2、砼材料、配合比、浇注工序等因素造成；
3、砼浇注后养护不到位、昼夜温差过大导致温度应力变化大导致。
这三种条件下均可能产生梁体裂缝，但可以肯定的是裂缝的产生时间是在砼浇筑后强度还没有完全达到设计要求期间产生的，现场反应的情况是一直没动它已能说明这一点。
若能排除前两种可能的话，应该就是第三种可能，即砼浇筑后的养生期间（此时砼胶体强度还没上来）日温差变化大、同时砼的保温保湿的养护工作不到位导致温度应力超过砼胶体极限，这种情况下的裂缝一般产生在拆模后几天时间（现场反映说裂缝基本在拆模后几天内发现的夜基本可以证明这一点）。
其实这个问题在国内其他项目上也出现过，对于跨径比较大的T梁应尽可能选在温差变化不大的时间段浇注和养生，否则一定要加强养生期间的砼保温保湿工作 ，因为40mT梁梁高大且腹板较薄，配筋情况也相对下马蹄和顶板较弱，在温度应力作用下腹板相对顶板和下马蹄更容易开裂，这也就是问什么现场腹板裂缝远较顶板和下马蹄严重的现象。
个人处理建议是：如果裂缝不是很大的话，可以用结构胶封闭裂缝,如果很严重的话 可能就要贴钢板或碳纤维加固了
以上个人愚见，望各位同行多提意见

照片好像传不上去也 我再试试

简单的谈几点粗浅意见
1、12片梁大部分出现裂缝，应该高度重视，免得暴露管理方面薄弱问题。
2、裂缝的样子很明显，但是裂缝的分布位置、深度也很重要，因此，应该描绘好图形很重要，简单的照片视乎不足。
3、原因不在于多，最重要是要抓住主要原因，这样处理起来，针对性强，也能把问题—处治方案搞的更加准确，体现精细化等。
4、结合这个案例，其实可以更加深入了解混凝土的早期性能等。
最后，上传个论文，感觉很认真的一片文章，供参考！

对于混凝土凝固过程的材料非线性问题，有没有谁能够建立一个数学模型来算一把？

是不是只有经验性质的资料，到底有没有理论可循？

如果是最近发生的，那以现在的夏天的温度来说，怎么会产生如此大的温差应力呢？

温度差能导致裂度这么生？？是不是模板拆太早了。。。。
等待 其它专业答案！

参与学习！！！！！！！

由于是拆模后过了一段时间才发现的，应该是温度和收缩作用造成的；T梁的底面和场地间的摩擦是不是很大，应该是降温、收缩的时候场地摩擦阻碍了收缩造成的裂缝。

会是会是底模问题呢？？还是就是养护的问题了，没有及时的养护会出现这个问题，应该不是温差原因

一楼分析的对，应当是基座不均匀沉降引起的，这是主要原因

应该发张整片梁的图片，最好有台座的全貌，以便于分析。不过可以放心的是腹板上的竖直裂缝肯定不是结构裂缝！应该在预制场地、拆模时间、养护措施上做文章，另外砼达到龄期后应及时张拉、灌浆及封锚。

首先要分清楚裂缝的类型。
按照此图片判断，这些应该是受力裂缝，而不是什么收缩裂缝。

我觉的也是台座的沉陷和养护不到位造成的
